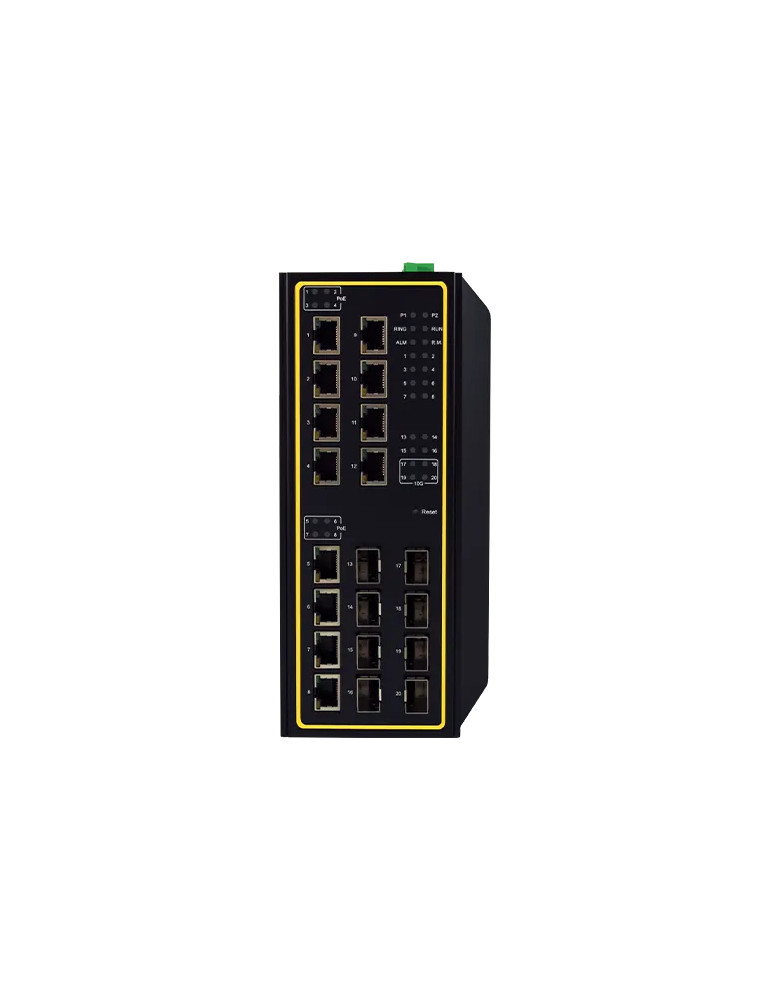

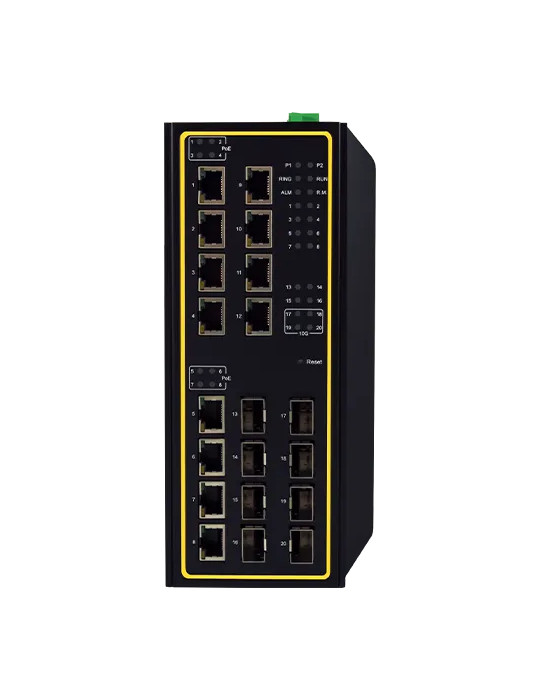

Atop EHG7620-4PoE-410GSFP

Le switch Atop EHG7620-4PoE-410GSFP combine performance réseau et alimentation PoE pour les environnements industriels. Cette variante offre 12 ports Gigabit Ethernet RJ45 10/100/1000BASE-T, 4 ports PoE/PoE+ conformes IEEE 802.3af/at délivrant jusqu'à 30 W par port, et 4 ports uplink SFP 1/10 Gigabit dédiés pour des liens de remontée à très haut débit.

Architecture réseau hautes performances

• 12 ports 10/100/1000BASE-T RJ45 avec autonégociation
• 4 ports PoE/PoE+ 802.3af/at avec alimentation jusqu'à 30 W par port
• 4 ports uplink SFP 1/10 Gigabit dédiés pour la montée en charge
• Commutation Layer 3 avec routage IPv4 statique, RIPv1/v2 et OSPFv2
• Mémoire tampon 1,5 Mo et table MAC 16 000 entrées
• Support jumbo frames 9216 octets

Redondance et disponibilité

• Anneau ITU-T G.8032 ERPS Ring avec restauration < 20 ms sous charge complète
• Compatibilité STP, RSTP (IEEE 802.1D-2004), MSTP
• Support MRP (Manager/Client)
• 2 sorties relais 1A @ 24 VCC pour signalisation d'alarmes

Gestion réseau et sécurité

• Gestion via interface Web, CLI, Telnet, SSH, SNMPv1/v2c/v3
• VLAN 802.1Q (4 096 VLAN, VID 1 à 4 094), MAC-based VLAN (512 entrées)
• Qualité de service (QoS) 8 files de priorité par port ou par VLAN
• Authentification 802.1X, RADIUS, TACACS+, conforme IEC 62443
• Contrôle d'accès ACL, DHCP Snooping, ARP Spoof Prevention, IP Source Guard
• IGMP v1/v2/v3 Snooping (128 groupes statiques, 256 dynamiques)

Synchronisation temporelle et automation

• Synchronisation réseau via NTP Server/Client, SNTP
• IEEE 1588v2 Precision Time Protocol Hardware-Based End-to-End TC
• Registres d'état Modbus/TCP pour l'intégration industrielle
• Support sFlow, LLDP, RMON

Alimentation et consommation

• Entrée 45–57 VCC pour mode 802.3af
• Entrée 51–57 VCC pour mode 802.3at
• Consommation système maximale : 265,2 W @ 51 VCC (avec PoE actif sur 8 ports à 30 W)
• Connecteur bornier verrouillable 5 broches 5,08 mm
• Protection contre l'inversion de polarité

Robustesse et environnement

• Boîtier métallique SPCC IP30 avec dissipateur thermique renforcé, fanless
• Température de fonctionnement : –20 °C à +70 °C
• Protection CEM niveau 3, conforme EN 61000-6-2, EN 61000-6-4
• Certifications UL 62368-1:2014, CE/FCC, NEMA TS-2 pour applications de contrôle trafic
• Tests MIL-STD-810G (choc, vibration, chute)
• MTBF 20 ans, garantie 5 ans

Installation et montage

• Montage rail DIN ou fixation murale (kit optionnel WMK-450-Black)
• Dimensions : 95 × 200 × 160 mm (L × H × P)
• Console RS232 via RJ45
• Bouton reset, 2 relais de sortie

Indicateurs LED

• PWR1, PWR2, Alarm, Run, Ring, Ring Master
• Link/Speed par port RJ45
• Link par port SFP
• Activité PoE par port
