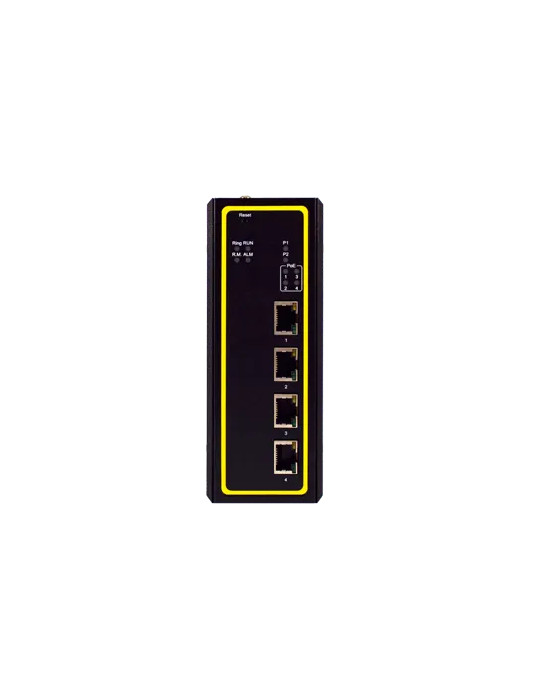

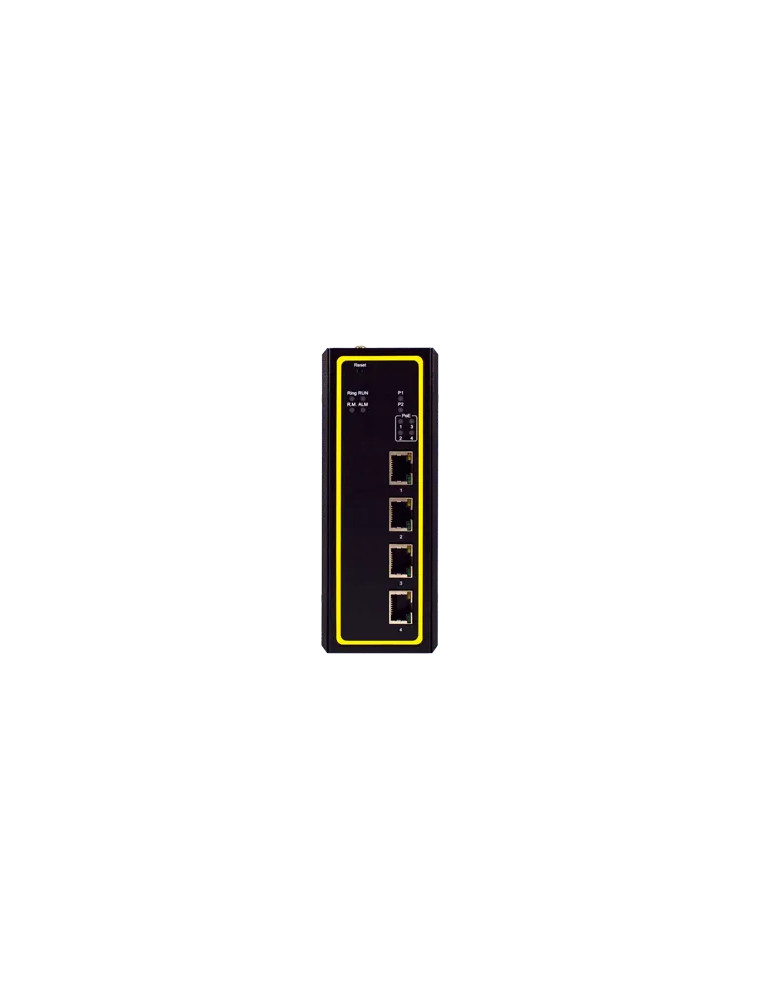

Atop EHG7604

Le switch Atop EHG7604 est un équipement managé Layer-3 conçu pour les environnements industriels exigeants. Avec ses 4 ports Gigabit Ethernet cuivre et ses capacités avancées de routage IPv4, il constitue un choix adapté pour les applications nécessitant une connectivité fiable dans des conditions difficiles : automatisation industrielle, transport ferroviaire, régulation de trafic routier et infrastructures critiques.

Performances réseau et routage Layer-3

• 4 ports 10/100/1000Base-T(X) RJ45 auto-négociés
• Routage IPv4 : static, RIP v1/v2, OSPFv2
• Multicast : IGMPv1/v2/v3, DVMRP, PIM-DM, PIM-SM, PIM-SSM
• Redondance de routage : VRRP (Virtual Router Redundancy Protocol)
• Commutation Gigabit Wire-Speed avec 8 files d'attente prioritaires
• Table MAC 16 000 entrées, buffer 1,5 Mo, Jumbo Frame 9216 octets
• 4096 VLANs, trunking IEEE 802.3ad LACP (4 groupes)

Redondance réseau industrielle

• ITU-T G.8032 ERPS Ring pour temps de rétablissement < 50 ms
• RSTP/MSTP (IEEE 802.1w/s) et STP (IEEE 802.1d-2004)
• MRP (Manager/Client) pour topologies en anneau
• Compatible Ring/Chain, U-Ring

Conformité Profinet et synchronisation temporelle

• Profinet CC-B v2.33 conforme pour l'automatisation industrielle
• IEEE 1588v2 PTP End-to-End Transparent Clock matériel
• IEEE 1588v1 OC/BC (logiciel), IEEE 1588v2 OC/BC (logiciel)
• NTP Server/Client, SNTP pour synchronisation réseau classique

Sécurité et contrôle d'accès

• IEEE 802.1x, RADIUS, TACACS+ pour authentification centralisée
• Black List/White List basées sur adresses MAC
• DHCP Snooping, IP Source Guard, Dynamic ARP Inspection
• ARP Spoof Prevention pour contrer les attaques par usurpation ARP
• ACL (Access Control Lists) avancées
• SNMPv3 avec authentification et chiffrement

Qualité de service et supervision

• QoS matérielle avec 8 niveaux de priorité (IEEE 802.1p)
• Multicast IGMPv1/v2/v3 Snooping, 128 groupes statiques + 256 dynamiques
• sFlow pour analyse du trafic réseau
• RMON (groupes 1, 2, 3, 9), SNMP v1/v2c/v3, SNMP Inform
• Registres d'état Modbus/TCP pour intégration SCADA
• Port miroir, Syslog, LLDP, UDLD

Alimentation et protection électrique

• Tension d'entrée : 9 à 57 VDC
• Consommation maximale : 12,6 W @ 9 VDC (sans PoE)
• Double entrée d'alimentation redondante via bornier verrouillable 5 broches 5,08 mm
• Protection contre l'inversion de polarité
• Sortie relais : 2 relais avec capacité de commutation 1 A @ 24 VDC pour alarmes

Certifications ferroviaires et transport

• EN50155 certifié pour applications ferroviaires embarquées et sol
• EN50121-4 pour équipements fixes ferroviaires
• NEMA TS-2 certifié pour régulation du trafic routier
• Tests de chocs, vibrations et chutes selon MIL-STD-810F/G

Robustesse environnementale

• Plage de température étendue : -20 à 70°C en fonctionnement
• Altitude d'exploitation jusqu'à 4000 mètres
• Humidité relative : 5 à 95 % sans condensation
• Boîtier aluminium IP30 pour montage rail DIN ou mural (kit optionnel)
• Dimensions compactes : 54 × 113 × 145 mm, poids 800 g
• MTBF : 16,89 années

Certifications CEM et sécurité

• Sécurité : UL 60950-1, CSA C22.2 No.60950-1-07, EN 60950-1, CB
• CEM : FCC Part 15 Class A, EN 55032, EN 55024, EN 61000-6-2/6-4
• Immunité ESD : ±6 kV contact / ±8 kV air (IEC 61000-4-2 niveau 3)
• Immunité surtensions : ±2 kV ligne-terre sur port DC (IEC 61000-4-5)
• Conformité RoHS II

Interfaces et indicateurs

• LEDs : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed par port RJ45
• Console : RS232 via connecteur RJ45 pour configuration locale
• Switchs DIP : contrôle anneau et paramétrage Profinet
• Bouton Reset

Gestion et administration

• Interface Web HTTPS, Telnet, SSH
• CLI (Command Line Interface) complet
• Utilitaire de gestion Windows (Management Utility)
• TFTP, BootP, RARP pour configuration réseau automatisée
• DHCP Server/Relay/Client, options 66/67/82
• Mises à jour firmware à distance

Applications recommandées

• Automatisation industrielle avec Profinet
• Infrastructure ferroviaire embarquée et au sol (EN50155)
• Systèmes de régulation du trafic routier (NEMA TS-2)
• Réseaux redondants critiques nécessitant ERPS ou RSTP
• Réseaux IoT industriels avec routage IP avancé
• Environnements sévères à températures étendues

Le switch Atop EHG7604 allie performances Layer-3, conformité Profinet CC-B, redondance ERPS sub-50 ms et certifications ferroviaires EN50155 dans un format compact rail DIN, pour garantir une connectivité fiable et sécurisée dans les environnements industriels les plus exigeants.
