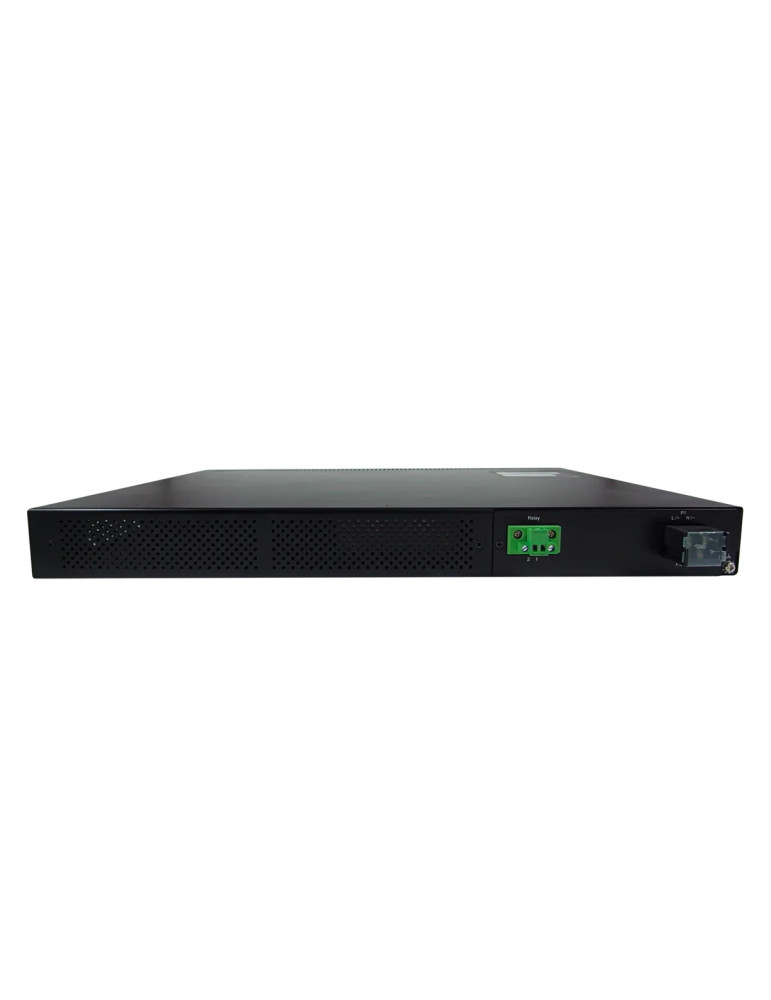

Atop RHG9528-410GSFP-SB-HV

Switch Ethernet administrable modulaire rack haute disponibilité pour sous-stations électriques

Le RHG9528-410GSFP-SB-HV est un switch Ethernet administrable modulaire rack 1U à haute disponibilité, conçu pour les environnements industriels sévères et les infrastructures électriques critiques. Avec une capacité de commutation de 128 Gbps et un débit de 95,24 Mpps, il offre une architecture modulaire flexible permettant d'atteindre jusqu'à 24 ports Gigabit au total grâce à 3 emplacements dédiés aux modules optionnels. Certifié IEC61850-3 et IEEE1613, il répond aux exigences les plus strictes des sous-stations électriques en termes de CEM (niveaux 3, 4 et 5) et de plage de température étendue (-40 à +85°C).

Synchronisation temporelle de précision avec Boundary Clock matériel

Cette variante intègre un Boundary Clock matériel IEEE1588v2 avec une précision nanoseconde, offrant une synchronisation de référence fiable pour les applications critiques. Elle supporte également Synchronous Ethernet (SyncE) avec une précision de holdover inférieure à 30 ns/s conforme à la norme IEEE61850-9-3. Le switch prend en charge les profils de puissance C37.238-2017 et IEC/IEEE61850-9-3 (2016), ainsi que les modes PTP Layer-2 (multicast E2E/P2P) et Layer-3 IPv4 (multicast, unicast, unicast negotiation). Une sortie 1PPS BNC est fournie pour la distribution d'impulsions de synchronisation.

Connectivité haute vitesse et configuration modulaire

Le RHG9528-410GSFP-SB-HV dispose de 4 ports uplink 10 Gigabit SFP+ pour constituer l'épine dorsale du réseau de sous-station. L'architecture modulaire offre 3 emplacements permettant d'installer des modules de 4 ou 8 ports (RJ45 Gigabit, SFP Gigabit, modules HSR/PRP ou modules avec IRIG-B) pour adapter le switch aux besoins spécifiques de chaque installation, jusqu'à une configuration maximale de 24 ports Gigabit.

Alimentation haute tension redondante pour infrastructures électriques

Cette version haute tension (HV) intègre une alimentation double redondante 120-380VDC, spécialement conçue pour les environnements de distribution électrique. Elle accepte une plage d'entrée de 120 à 380VDC avec une consommation maximale de 62W (0,52A). La protection contre l'inversion de polarité est intégrée. Le switch dispose également d'une sortie relais (24V/1A) pour la signalisation d'alarmes.

Redondance réseau et haute disponibilité

Le RHG9528 supporte de multiples protocoles de redondance pour garantir la continuité de service : ITU-T G.8032 ERPS Ring, IEEE 802.1D-2004 RSTP/STP, MSTP, et MRP (Manager/Client). Avec un temps de récupération inférieur à 20 ms en charge complète, il assure une disponibilité maximale. Les modules optionnels M5 et M6 permettent d'ajouter le support des protocoles HSR (IEC 62439-3 Clause 5) et PRP (IEC 62439-3 Clause 4) pour une redondance sans perte de paquets, essentielle pour les messages GOOSE critiques.

Fonctionnalités avancées d'administration réseau

Le switch offre un ensemble complet de fonctionnalités d'administration :

• 512 VLAN IEEE 802.1Q avec VLAN ID de 1 à 4094
• 8 files de priorité QoS (IEEE 802.1p)
• IGMP v1/v2/v3 avec support de 128 groupes statiques et 256 groupes dynamiques
• 8 groupes de trunk avec LACP (IEEE 802.3ad)
• Table MAC de 16k adresses
• Trames jumbo jusqu'à 9216 octets
• LLDP, RMON, sFlow
• Authentification 802.1X avec RADIUS et TACACS+
• SNMPv1/v2c/v3 avec SNMP Inform
• IPv4/IPv6 dual stack
• Voice VLAN pour priorisation du trafic voix

Conformité aux normes CEM et environnementales

Certifié selon les normes les plus exigeantes du secteur électrique :

• IEC 61850-3 et IEEE 1613 pour sous-stations électriques
• CEM niveau 5 selon IEC 61000-4-8 (champ magnétique 100A/m continu, 1000A/m pendant 1s)
• Décharges électrostatiques ±8kV contact / ±15kV air (niveau 4)
• Transitoires électriques rapides ±4kV sur tous les ports (niveau 4)
• Surtensions ligne-terre ±4kV sur ports d'alimentation et signaux (niveau 4)
• Immunité radiofréquence 10V/m 80MHz-1GHz (niveau 3)
• Choc, vibration et chute selon MIL-STD-810G

Construction industrielle robuste

Boîtier métallique SPCC rack 1U 19 pouces avec kit de montage inclus. Dimensions : 440 × 44 × 340 mm (sans vis ni kit de montage). Poids : 5 kg (avec couvercles de modules). Classe de protection IP30. Plage de température de fonctionnement : -40 à +75°C. Humidité relative : 5 à 95 % (sans condensation) à 55°C. Garantie 5 ans, MTBF 20 ans.

Protocoles et standards supportés

• Ethernet : IEEE 802.3 (10BASE-T), 802.3u (100BASE-TX/FX), 802.3ab (1000BASE-T), 802.3z (1000BASE-X), 802.3ae (10GBASE-X)
• Redondance : IEC 62439-3 Clause 4 (PRP) et Clause 5 (HSR) via modules optionnels, ITU-T G.8032 ERPS, STP/RSTP/MSTP, MRP
• Synchronisation : IEEE 1588v2 BC/TC matériel, ITU-T G.8261 SyncE, NTP/SNTP
• Gestion : SNMPv1/v2c/v3, HTTP/HTTPS, Telnet, SSH, DHCP Server/Relay/Client, TFTP, Syslog
• Automatisation : Modbus TCP

Applications typiques

• Épine dorsale de sous-stations électriques haute et moyenne tension
• Réseaux de distribution d'énergie intelligents (Smart Grid)
• Systèmes de contrôle-commande IEC 61850
• Infrastructure de synchronisation temporelle de précision
• Réseaux redondants pour automatismes critiques
