Atop RHG9528-410GSFP-SB-DC

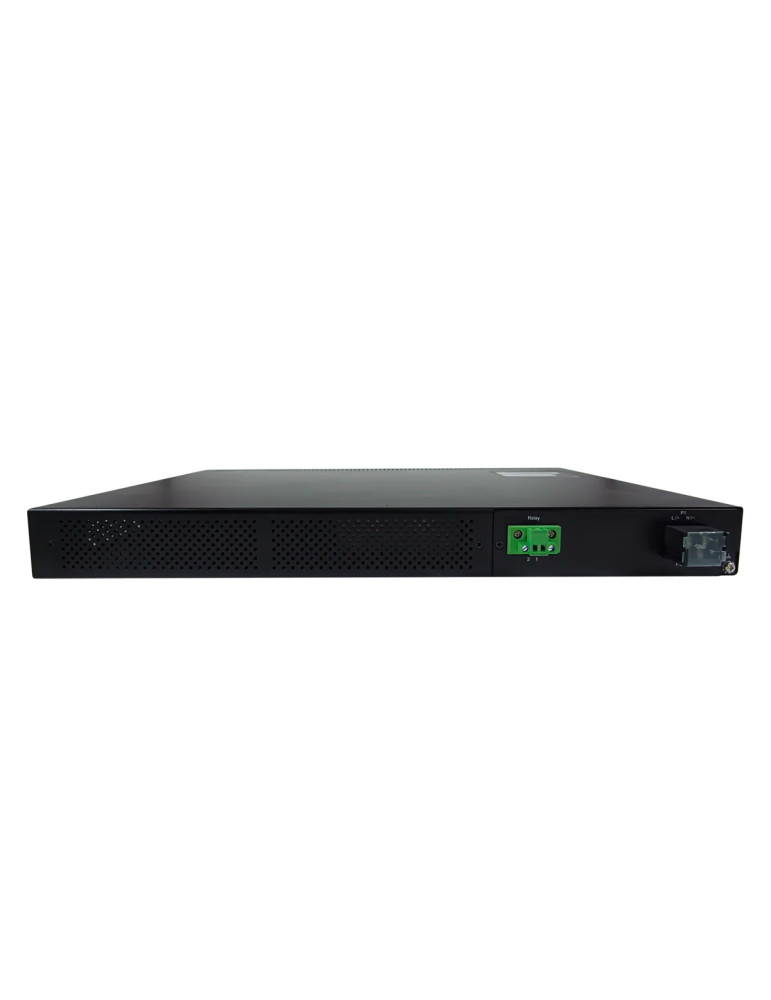

Switch rack haute disponibilité Atop RHG9528-410GSFP-SB-DC pour substations électriques

Le switch Atop RHG9528-410GSFP-SB-DC offre une plateforme modulaire haute performance pour les infrastructures critiques : substations électriques IEC61850, réseaux industriels hautes exigences, applications nécessitant une synchronisation temporelle de niveau nanosecondes. Avec 4 ports uplink 10 Gigabit SFP, un Boundary Clock IEEE1588v2 matériel et le support SyncE, il garantit précision temporelle et redondance pour les environnements de distribution électrique.

Grâce à sa certification IEC61850-3 et IEEE1613, ce switch répond aux exigences de compatibilité électromagnétique EMC niveaux 3, 4 et 5, et supporte des plages de température étendues de -40 à 85°C. L'architecture modulaire permet d'ajouter jusqu'à 24 ports Gigabit selon les besoins via 3 emplacements dédiés, avec support HSR/PRP pour redondance sans perte de paquets via modules M5/M6.

Synchronisation temporelle précise IEEE1588v2 et SyncE

Le modèle -SB intègre un Boundary Clock IEEE1588v2 matériel avec précision nanosecondes conforme à l'IEC/IEEE61850-9-3 et au profil C37.238-2017 Power Profile. L'architecture matérielle assure une précision de stabilité (Holdover Accuracy) inférieure à 30 ns/s, garantissant fiabilité même en cas de perte de référence temporelle. Le support Synchronous Ethernet (SyncE) complète cette fonction pour une synchronisation fréquentielle optimale.

Le switch supporte modes Layer-2 et Layer-3, unicast/multicast, E2E/P2P, ainsi qu'une sortie 1PPS via connecteur BNC pour synchronisation d'équipements externes. Cette combinaison de technologies en fait un choix de référence pour les applications de protection, mesure et automatisation électrique (GOOSE, SV).

Redondance réseau haute disponibilité

Le RHG9528-410GSFP-SB-DC déploie une redondance multicouche : ITU-T G.8032 ERPS Ring, STP/RSTP/MSTP, MRP Manager/Client, avec temps de récupération inférieur à 20 ms en charge complète. Les protocoles HSR (IEC62439-3 Clause 5) et PRP (IEC62439-3 Clause 4) sont disponibles via modules M5 et M6, garantissant zéro perte de paquet pour les messages critiques GOOSE.

Capacité de commutation : 128 Gbps, débit : 95,24 Mpps, table MAC 16k entrées, 8 files d'attente prioritaires, 512 VLAN, buffer de paquets 1,5 MB, jumbo frames 9216 octets.

Alimentation redondante DC et interfaces dédiées

Le modèle RHG9528-410GSFP-SB-DC intègre une alimentation redondante DC 24-120 VDC (plage étendue 19-132 VDC), consommation maximale 70 W. Un connecteur terminal bloc à barrière 3 broches 13 mm assure raccordement sécurisé. Une sortie relais (24 V / 1 A) permet signalisation d'alarmes.

Architecture modulaire et connectique 10GbE

Le switch dispose de 4 ports uplink 10 Gigabit SFP et 3 emplacements modules pour extension : modules M1 (8×1000Base-T RJ45), M2 (8×1000Base-FX SFP), M3/M4 (4 ports + IRIG-B), M5/M6 (4 ports + HSR/PRP). Configuration maximale : 24 ports Gigabit par multiples de 8. Le Boundary Clock matériel fonctionne également sur les 4 ports SFP uplink.

Protocoles et fonctions avancées

• Protocoles : IPv4, IPv6, SNMPv1/v2c/v3 (Inform, RMON), Modbus TCP, IGMPv1/v2/v3, LLDP, sFlow, GVRP, GMRP
• Sécurité : IEEE 802.1X, RADIUS, TACACS+, SSH, HTTPS
• Gestion : interface web multifunctionnel, DHCP Server/Relay/Client (Options 66/67/82), NTP/SNTP, Syslog, Telnet
• QoS : IEEE 802.1p CoS, 8 files prioritaires, Voice VLAN, port mirroring
• Redondance : ERPS, STP/RSTP/MSTP, MRP, U-Ring, compatible Ring/Chain, HSR/PRP (via M5/M6)

Robustesse environnementale certifiée

Température de fonctionnement : -40 à 75°C, stockage : -40 à 85°C, humidité relative : 5-95 % (sans condensation à 55°C). Certifications : IEC61850-3, IEEE1613, UL/EN/IEC 62368-1, FCC Part 15 Class A, EN 55032, EN 55035, EN 61000-6-2/6-4, CE, RoHS 2. Tests choc/vibration : MIL-STD-810G, garantie 5 ans, MTBF 20 ans.

Installation et dimensions

Format rack 1U 19" (440 × 44 × 340 mm hors vis et kit rack), boîtier métallique SPCC IP30, poids 5 kg (sans modules, avec couvercle modules). Kit de montage rack inclus.

Caractéristiques techniques Atop RHG9528-410GSFP-SB-DC

• Ports : 4×10 Gigabit SFP uplink, 3 emplacements modules (jusqu'à 24 ports Gigabit configurables)
• Synchronisation : IEEE1588v2 Boundary Clock hardware (précision ns), Synchronous Ethernet, sortie 1PPS BNC
• Profils PTP : C37.238-2017 Power Profile, IEC/IEEE61850-9-3 Power Profile (2016)
• Redondance : ERPS, RSTP/MSTP, MRP, HSR/PRP (via modules M5/M6), récupération <20 ms
• Capacité commutation : 128 Gbps, débit 95,24 Mpps
• Alimentation : redondante DC 24-120 VDC (19-132 VDC), max 64 W, protection inversion polarité
• Température : -40 à 75°C (fonctionnement), -40 à 85°C (stockage)
• Certifications : IEC61850-3, IEEE1613, UL/IEC 62368-1, FCC, CE, RoHS 2
• Garantie : 5 ans, MTBF 20 ans
