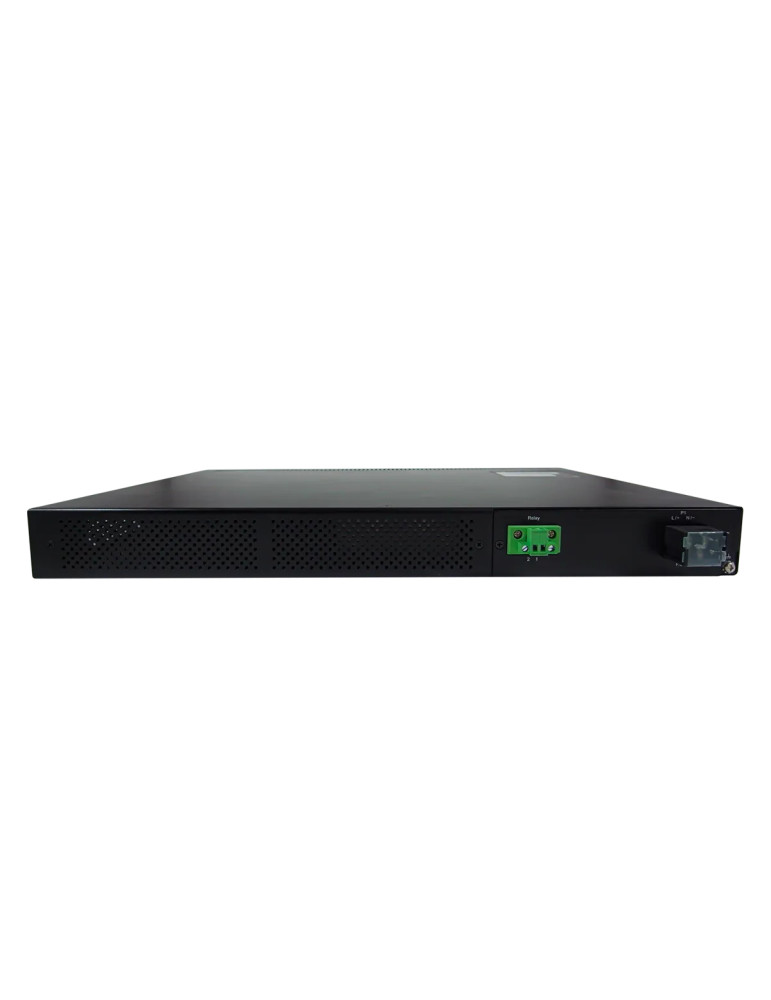

Atop RHG9528-410GSFP-SB-AC

Switch rack modulaire haute disponibilité pour sous-stations électriques certifiées IEC61850-3

Le switch Atop RHG9528-410GSFP-SB-AC est un commutateur manageable rack 1U 19" conçu pour les sous-stations électriques et les infrastructures critiques. Il dispose de 4 ports 10 Gigabit SFP+ dédiés à l'uplink et d'une architecture modulaire permettant d'installer jusqu'à 3 modules pour atteindre une capacité maximale de 24 ports Gigabit Ethernet cuivre ou fibre. Sa certification IEC61850-3 et IEEE 1613 garantit sa conformité aux exigences les plus strictes en matière d'EMC, de plage de température étendue et de haute disponibilité pour les environnements industriels sévères.

Horloge matérielle IEEE 1588v2 Boundary Clock et Synchronous Ethernet

Cette version -SB intègre une horloge matérielle IEEE 1588v2 Boundary Clock offrant une précision de synchronisation au nanoseconde, reconnue pour sa fiabilité comme backup GMC. Le switch supporte également le Synchronous Ethernet (SyncE) et les profils PTP IEC/IEEE61850-9-3 Power Profile (2016) ainsi que C37.238-2017 Power Profile. Il dispose d'une sortie BNC 1PPS pour signal d'horloge carré. L'accuracy de maintien (holdover) est inférieure à 30 ns/s, conforme à la norme IEEE61850-9-3.

Redondance réseau et protocoles HSR/PRP

Le RHG9528 supporte la redondance haute disponibilité via ITU-T G.8032 ERPS, IEEE 802.1D-2004 RSTP, STP, MSTP, MRP (Manager/Client). Lorsqu'il est équipé de modules RHG9X28-M5 ou M6, il prend en charge les protocoles HSR (IEC 62439-3 Clause 5) et PRP (IEC 62439-3 Clause 4) garantissant une redondance sans perte de paquets et une auto-récupération réseau en moins de 20 ms sous charge complète. Ces fonctionnalités assurent la livraison fiable des paquets GOOSE critiques.

Alimentation AC redondante et puissance

Le modèle RHG9528-410GSFP-SB-AC est équipé d'une alimentation AC redondante 100-240 VAC (90-264 VAC en plage étendue), connectée via bornier à barrière 4 broches 9,52 mm. La consommation maximale est de 70 W à 85 °C. Le switch dispose d'une sortie relais (24 V/1 A) pour signalisation externe.

Configuration modulaire flexible

Le châssis du RHG9528 intègre 3 emplacements modulaires permettant d'installer différents modules 4 ou 8 ports au choix : Gigabit cuivre RJ45 (RHG9X28-M1), Gigabit fibre SFP (RHG9X28-M2), combinaisons 4 ports avec IRIG-B (M3/M4), ou modules HSR/PRP haute disponibilité (M5/M6). Cette modularité offre une adaptation précise aux besoins du réseau de la sous-station.

Performance et capacité de commutation

Le switch offre une capacité de commutation de 128 Gbps et un débit maximal de 95,24 Mpps. Il dispose d'une table MAC de 16 000 entrées, de 512 VLAN, de 8 files de priorité QoS, d'un buffer de paquets de 1,5 Mo et supporte les trames jumbo jusqu'à 9 216 octets. Il prend en charge 8 groupes de trunk, 128 groupes IGMP statiques et 256 groupes IGMP dynamiques.

Standards et protocoles

Le RHG9528-410GSFP-SB-AC supporte les standards IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX/FX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-X), IEEE 802.3ae (10 Gigabit Ethernet), IEEE 802.1Q (VLAN Tagging), IEEE 802.1p (QoS), IEEE 802.1X (authentification), IEEE 802.1AB (LLDP), IEEE 802.3ad (LACP), IEEE 802.3x (Flow Control). Il supporte les protocoles IPv4, IPv6, IGMPv1/v2/v3, SNMPv1/v2c/v3, SNMP Inform, Telnet, SSH, DHCP Server/Relay/Client (Option 66/67/82), TFTP, NTP Server/Client, SNTP, SMTP, RMON, HTTP, HTTPS, Syslog, RADIUS, TACACS+, sFlow, Modbus TCP, ainsi que les MIB standard (MIB II, IF-MIB, SNMPv2 MIB, BRIDGE-MIB, RMON MIB Groupe 1,2,3,9).

Certifications EMC et environnementales IEC61850-3

Le switch est certifié IEC61850-3, IEEE 1613, UL/EN/IEC 62368-1, FCC Part 15 Class A, EN 55032, EN 55035, EN 61000-6-4, EN 61000-6-2 et RoHS 2. Il répond aux tests EMC de niveau 4 et 5 : décharge électrostatique (ESD) ±8 kV contact / ±15 kV air, EFT ±4 kV, surtension (Surge) ligne-ligne ±2 kV / ligne-terre ±4 kV (AC) et ±1 kV / ±2 kV (DC), immunité RF (RS) 10 V/m 80 MHz-1 GHz, champ magnétique (PFMF) 100 A/m continu / 1000 A/m (1 s), oscillations amorties ligne-ligne ±1 kV / ligne-terre ±2,5 kV.

Environnement opérationnel industriel étendu

Conçu pour fonctionner dans des conditions industrielles extrêmes de -40 °C à +75 °C (stockage -40 °C à +85 °C), le RHG9528 tolère une humidité relative de 5 à 95 % sans condensation à 55 °C. Le boîtier métallique SPCC IP30 offre une protection mécanique conforme aux normes MIL-STD-810G (choc, chute, vibrations). Le switch bénéficie d'une garantie de 5 ans et d'un MTBF de 20 ans.

Installation rack 19" 1U

Le châssis rack 1U 19" mesure 440 × 44 × 340 mm (hors vis et kit de montage) pour un poids de 5 kg (sans modules installés). Le kit de montage rack est inclus. Le switch est conçu pour une installation en baie 19" dans les armoires de sous-stations électriques.

Applications typiques

Le RHG9528-410GSFP-SB-AC est destiné aux sous-stations électriques, réseaux de distribution électrique, infrastructures ferroviaires, installations pétrochimiques, centrales de production d'énergie, réseaux de synchronisation PTP critiques, et toute application nécessitant une synchronisation temporelle précise, une redondance réseau stricte et une conformité IEC61850-3/IEEE 1613.
