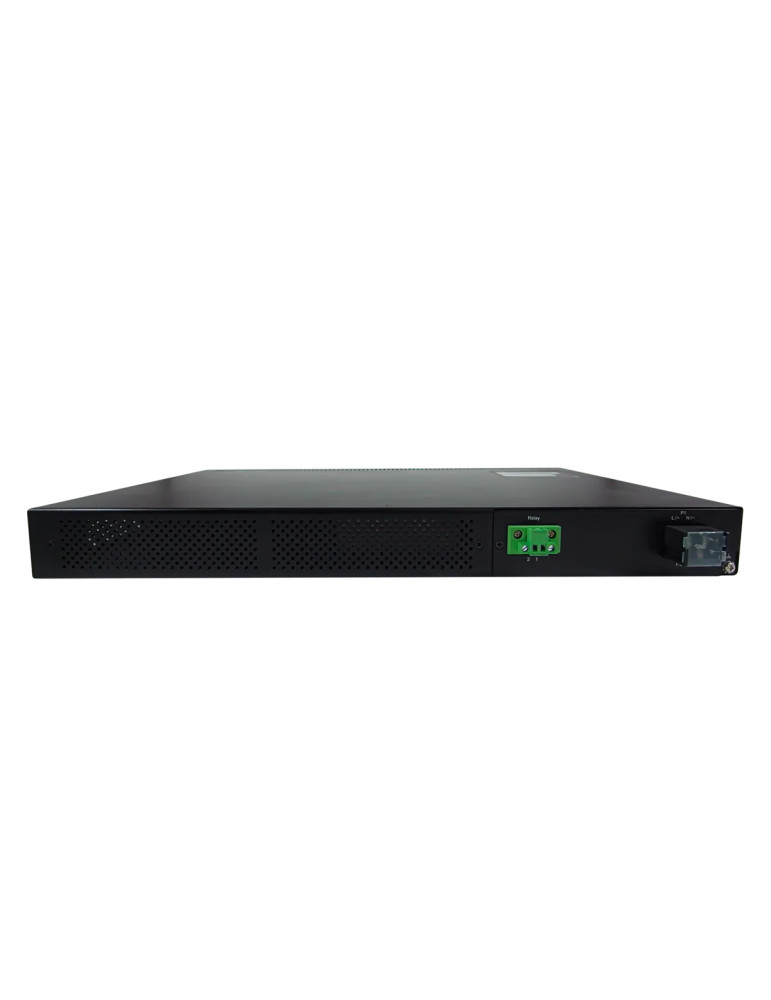

Atop RHG9528-410GSFP-HV

Le switch rack Atop RHG9528-410GSFP-HV offre une infrastructure réseau modulaire de haute disponibilité pour les environnements électriques critiques. Son alimentation redondante haute tension 120-380VDC le rend particulièrement adapté aux installations de distribution électrique et aux sous-stations nécessitant une alimentation directe depuis le réseau de distribution.

Architecture modulaire et connectivité 10 Gigabit

Le RHG9528-410GSFP-HV intègre 4 ports uplink 10 Gigabit SFP+ en configuration fixe, permettant l'agrégation de trafic réseau à très haut débit. L'architecture modulaire offre 3 emplacements dédiés acceptant des modules de 4 ou 8 ports, permettant de construire une configuration jusqu'à 24 ports Gigabit au total selon les besoins de l'installation. Les modules disponibles incluent des interfaces cuivre RJ45, fibre SFP, ainsi que des modules spécialisés HSR/PRP ou IRIG-B.

Alimentation redondante haute tension pour réseaux de distribution

Cette variante haute tension dispose d'une double alimentation redondante acceptant une plage d'entrée de 120 à 380VDC (entrée nominale 120-380VDC, consommation maximale 62W). Cette caractéristique permet une connexion directe aux bus DC des sous-stations électriques sans nécessiter de conversion supplémentaire. La consommation est inférieure à 70W à pleine charge à 85°C. Le boîtier intègre 1 sortie relais (24V/1A) pour la signalisation d'alarmes.

Performances réseau et redondance

Le switch fournit une capacité de commutation de 128 Gbps avec un débit de 95,24 Mpps. Il supporte les protocoles de redondance conformes aux exigences des réseaux électriques : ITU-T G.8032 ERPS Ring, RSTP/MSTP (IEEE 802.1D-2004), MRP (Manager/Client), ainsi que les anneaux propriétaires. Le temps de reconvergence est inférieur à 20 ms en pleine charge. La mémoire tampon de 1,5 MB et la table d'adresses MAC de 16 000 entrées garantissent des performances soutenues.

Certifications pour sous-stations électriques IEC61850-3 et IEEE1613

Le RHG9528-410GSFP-HV est certifié IEC61850-3 et IEEE1613, répondant aux exigences strictes des sous-stations électriques. Il satisfait aux niveaux EMC 3, 4 et 5 selon IEC61000-4 : décharges électrostatiques ±8kV contact/±15kV air (niveau 4), transitoires électriques rapides ±4kV (niveau 4), ondes de choc ligne-terre ±4kV alimentation AC et signal (niveau 4), immunité aux champs magnétiques 100A/m continu/1000A/m 1s (niveau 5). Ces certifications garantissent la fiabilité dans les environnements électromagnétiques sévères.

Support des protocoles HSR et PRP avec modules dédiés

Lorsqu'il est équipé de modules RHG9X28-M5 (4 ports RJ45 HSR/PRP) ou RHG9X28-M6 (4 ports SFP HSR/PRP), le switch supporte les protocoles de redondance transparente IEC62439-3 : HSR (Clause 5, High-availability Seamless Redundancy) et PRP (Clause 4, Parallel Redundancy Protocol). Ces protocoles garantissent une transmission sans perte de paquets critiques comme les messages GOOSE, essentiels dans les architectures IEC61850.

Fonctionnalités de gestion avancées

Le switch offre des fonctionnalités de gestion complètes : 512 VLANs (IEEE 802.1Q, VID 1-4094), 8 files d'attente prioritaires (IEEE 802.1p QoS), support IGMP v1/v2/v3 (128 groupes statiques, 256 dynamiques), agrégation de liens 802.3ad avec LACP (8 groupes trunk), authentification 802.1X avec RADIUS/TACACS+, LLDP, port mirroring, RMON (groupes 1,2,3,9). L'interface web et les protocoles SNMPv1/v2c/v3, SSH, Telnet, Syslog permettent une intégration complète dans les systèmes de supervision réseau.

Synchronisation temporelle PTP IEEE1588v2

Le RHG9528-410GSFP-HV intègre le support logiciel de l'horloge PTP IEEE1588v2 en mode Boundary Clock (BC) et Transparent Clock (TC). Il supporte les profils C37.238-2017 Power Profile et IEC/IEEE61850-9-3 Power Profile (2016) ainsi que le mode NTP/SNTP. Des versions spécialisées (-SB) offrent une implémentation matérielle pour une précision nanoseconde.

Environnement de fonctionnement industriel étendu

Le boîtier métallique IP30 (SPCC) de format rack 1U 19 pouces (440 × 44 × 340 mm, 5 kg) est conçu pour une plage de température de fonctionnement de -40°C à +75°C (stockage -40°C à +85°C) et une humidité relative de 5 à 95% sans condensation à 55°C. La conformité aux tests MIL-STD-810G (choc, chute, vibrations) garantit la robustesse mécanique. Le MTBF atteint 20 ans avec une garantie fabricant de 5 ans.

Ports SFP+ 10 Gigabit et interface 1PPS

Les 4 ports SFP+ 10 Gigabit supportent les standards IEEE 802.3ae pour les modules transceiver fibre optique. Le switch dispose d'un connecteur BNC(F) fournissant une impulsion 1PPS pour la synchronisation d'équipements externes. Le connecteur d'alimentation utilise un bornier à vis 3 broches de 13 mm.

Protocoles industriels et conformité réseau électrique

Le RHG9528-410GSFP-HV supporte IPv4/IPv6, DHCP Server/Relay/Client avec options 66/67/82, sFlow, Voice VLAN, et le protocole Modbus TCP pour l'intégration dans les architectures d'automatisation. Le support jumbo frames jusqu'à 9216 octets optimise les transferts de données volumineuses. La conformité RoHS 2 et les certifications UL/EN/IEC 62368-1, FCC Part 15 Class A, EN 55032/55035 complètent le profil réglementaire.
