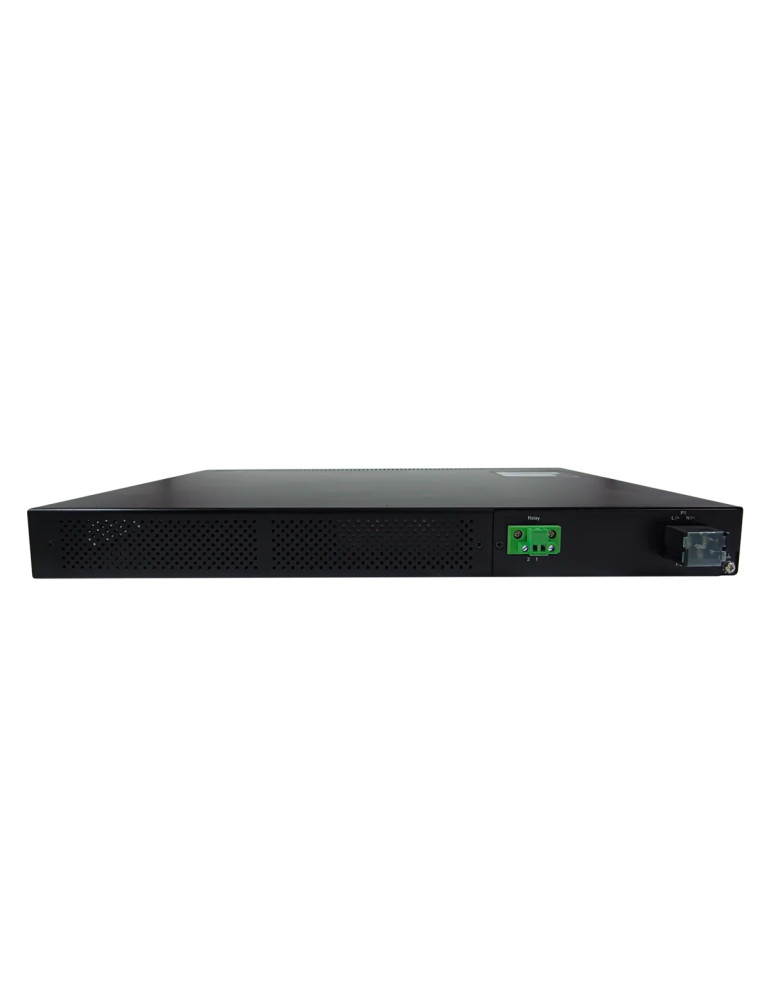

Atop RHG9528-410GSFP-DC

Switch Modulaire Haute Disponibilité pour Sous-Stations IEC 61850-3

L'Atop RHG9528-410GSFP-DC est un switch managé modulaire rack-mount 1U conçu pour les infrastructures électriques critiques. Certifié IEC 61850-3 et IEEE 1613, il offre une configuration flexible avec 3 emplacements pour modules optionnels, permettant jusqu'à 24 ports Gigabit au total en combinaison avec ses 4 ports 10 Gigabit SFP uplink intégrés. L'alimentation redondante double 24-120VDC et la plage de température étendue de -40 à 75°C garantissent une disponibilité maximale dans les environnements industriels exigeants.

Performance et Redondance Réseau

Avec une capacité de commutation de 128 Gbps et un débit de 95,24 Mpps, ce switch assure un traitement rapide du trafic. Il supporte les protocoles de redondance avancés ITU-T G.8032 ERPS, RSTP et MRP (Manager/Client) avec un temps de récupération inférieur à 20 ms en pleine charge. La compatibilité avec les modules HSR/PRP optionnels (RHG9X28-M5/M6) permet une redondance transparente sans perte de paquets pour les applications critiques.

Certifications et Conformité

• Certifications IEC 61850-3 et IEEE 1613 pour sous-stations électriques
• Conformité CEM niveau 3, 4 et 5 selon IEC 61000-4
• Décharges électrostatiques (ESD) : ±8 kV contact, ±15 kV air
• Transitoires électriques rapides (EFT) : ±4,0 kV sur ports alimentation et signal
• Surtensions : ±4 kV ligne-terre sur ports alimentation
• Sécurité UL/EN/IEC 62368-1
• Garantie 5 ans, MTBF 20 ans

Caractéristiques Techniques

• 4 ports uplink 10 Gigabit SFP
• 3 emplacements modulaires pour jusqu'à 24 ports Gigabit supplémentaires
• Capacité de commutation : 128 Gbps
• Débit : 95,24 Mpps
• Table MAC : 16 000 entrées
• 512 VLANs (IEEE 802.1Q), VID 1 à 4094
• 8 files de priorité QoS
• Jumbo frames : 9216 octets
• Mémoire tampon : 1,5 MB
• Protocoles : IPv4, IPv6, SNMPv1/v2c/v3, DHCP, NTP, SMTP, HTTPS, SSH, LLDP, sFlow, Modbus TCP
• Redondance : ERPS (G.8032), RSTP, MSTP, MRP
• Sécurité : IEEE 802.1X, RADIUS, TACACS+

Configuration Modulaire Flexible

Le système modulaire permet une personnalisation selon les besoins avec six types de modules disponibles : 8 ports cuivre Gigabit (M1), 8 ports fibre Gigabit SFP (M2), 4 ports cuivre avec IRIG-B (M3), 4 ports fibre avec IRIG-B (M4), 4 ports cuivre avec HSR/PRP (M5), ou 4 ports fibre avec HSR/PRP (M6). Cette flexibilité permet d'adapter le switch aux exigences spécifiques de chaque installation de sous-station.

Alimentation et Construction Robuste

• Alimentation redondante double 24-120 VDC (plage 19-132 VDC)
• Consommation maximale : 64 W (2,66 A max)
• Protection contre l'inversion de polarité
• 1 sortie relais (24V/1A)
• Connecteur : bornier 3 broches 13 mm
• Boîtier métallique SPCC IP30
• Dimensions : 440 × 44 × 340 mm (L × H × P)
• Poids : 5 kg (sans modules)
• Installation rack 1U 19", kit de montage inclus
• Température de fonctionnement : -40 à 75°C
• Humidité relative : 5 à 95 % (sans condensation à 55°C)

Normes et Tests Électromagnétiques

Testé selon les normes les plus strictes pour les environnements de sous-stations électriques : décharges électrostatiques niveau 4, immunité RF niveau 3, transitoires électriques rapides niveau 4, surtensions niveau 3-4, champs magnétiques niveau 5 (100 A/m continu, 1000 A/m pendant 1 s), oscillations amorties niveau 3. Certifications FCC Part 15 Class A, EN 55032, EN 55035, EN 61000-6-4, EN 61000-6-2.
