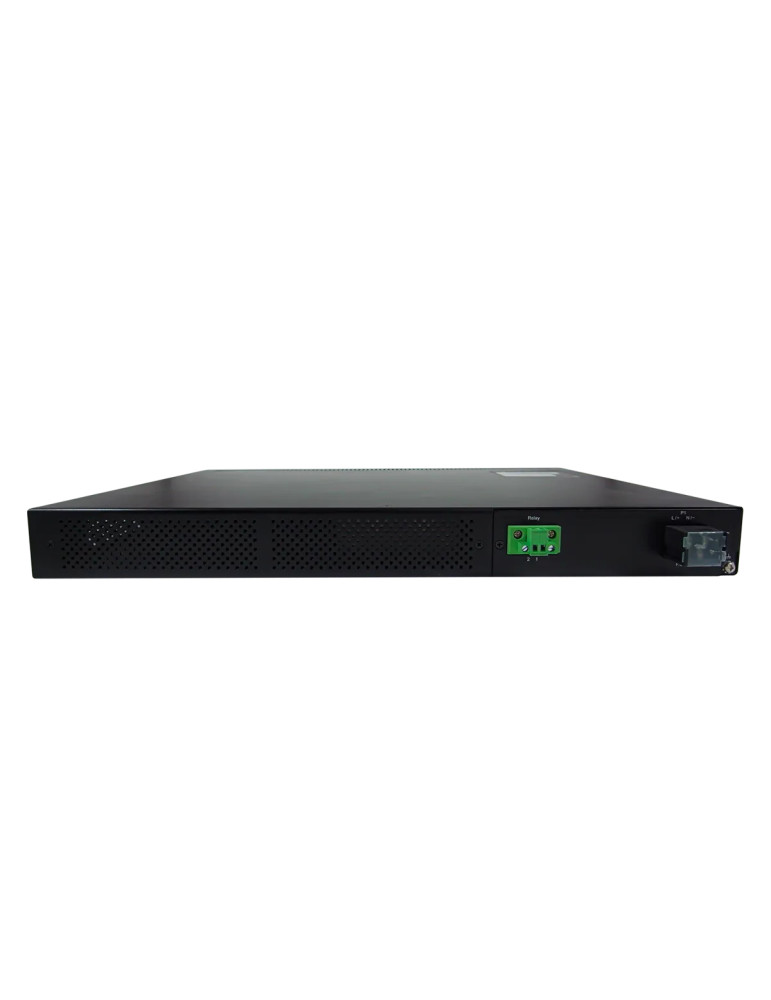

Atop RHG9528-410GSFP-AC

Le switch manageable industriel Atop RHG9528-410GSFP-AC offre une architecture modulaire haute performance pour les environnements industriels exigeants. Ce switch rack 1U certifié IEC61850-3 et IEEE1613 intègre 4 ports 10 Gigabit SFP et une alimentation AC redondante, garantissant connectivité et disponibilité pour les infrastructures critiques.

Architecture modulaire flexible

Le RHG9528-410GSFP-AC dispose de 3 emplacements dédiés pour modules optionnels, permettant d'ajouter jusqu'à 24 ports Gigabit selon les besoins de votre infrastructure. Chaque module 8 ports peut être configuré en RJ45 ou SFP, avec des variantes spécifiques pour HSR/PRP ou IRIG-B.

Connectivité 10 Gigabit et redondance réseau

Les 4 ports 10G SFP offrent une capacité de commutation de 128 Gbps et un débit maximal de 95,24 Mpps. Le switch prend en charge de multiples protocoles de redondance : ITU-T G.8032 ERPS Ring, RSTP, MRP (Manager/Client), garantissant une auto-récupération réseau en moins de 20 ms sous charge complète.

Alimentation redondante AC

L'alimentation redondante 100-240 VAC (90-264 VAC plage d'entrée) assure une disponibilité maximale. Consommation maximale de 70W. Connectique par bornier à vis 4 broches 9,52 mm. Le switch dispose également d'une sortie relais 24V/1A pour la supervision d'alarmes.

Certifications industrielles et environnementales

Certifié IEC61850-3 et IEEE1613 pour les applications de sous-stations électriques, le RHG9528-410GSFP-AC supporte une plage de température étendue de -40°C à 75°C. Conformité EMC niveau 3, 4 et 5 selon IEC61000-4, avec protection ESD ±8kV contact et ±15kV air.

Fonctionnalités de gestion avancées

• Support VLAN : 512 VLAN, VID 1 à 4094
• Quality of Service (QoS) avec 8 files de priorité
• Table d'adresses MAC de 16 000 entrées
• IGMP v1/v2/v3 avec 128 groupes statiques et 256 dynamiques
• Port mirroring et trunk avec LACP (8 groupes)
• Authentification IEEE 802.1X avec RADIUS et TACACS+
• SNMPv1/v2c/v3, SSH, HTTPS, sFlow
• Trames jumbo jusqu'à 9216 octets

Protocoles industriels et synchronisation temporelle

Support Modbus TCP pour l'intégration dans les systèmes d'automatisation. Synchronisation réseau via NTP Server/Client et SNTP. La version -SB (non incluse dans ce modèle) offre IEEE1588v2 Boundary Clock matériel avec précision nanoseconde.

Caractéristiques physiques et installation

Boîtier métallique SPCC IP30, dimensions 440 × 44 × 340 mm (sans vis ni kit rack), poids 5 kg (avec cache module). Installation rack 1U 19 pouces, kit de montage inclus. Garantie constructeur 5 ans, MTBF 20 ans.

Normes et certifications

• Sécurité : UL/EN/IEC 62368-1
• EMC : FCC Part 15 Class A, EN 55032, EN 55035, EN 61000-6-4, EN 61000-6-2
• Environnement : IEC61850-3, IEEE1613
• Conformité RoHS 2
