Atop EHG9512-4SFP-HV

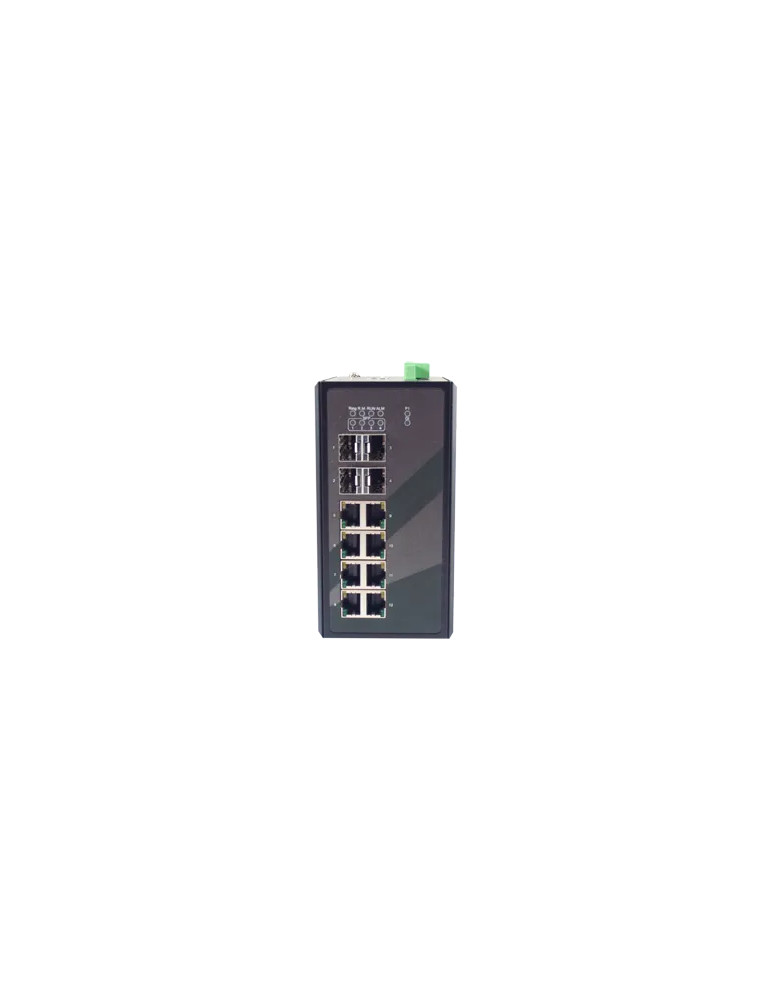

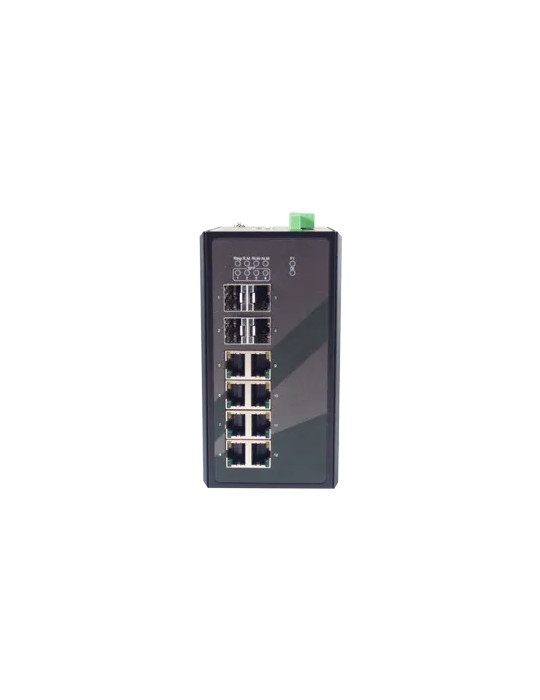

Le switch Atop EHG9512-4SFP-HV est un équipement Ethernet Gigabit manageable haute fiabilité certifié IEC 61850-3, conçu pour les infrastructures de sous-stations électriques et centres de contrôle. Cette variante haute tension accepte une alimentation étendue de 110 à 370 VDC, adaptée aux environnements industriels exigeants où la stabilité de l'alimentation est critique.

Architecture réseau et connectivité

Le switch dispose de 12 ports Gigabit répartis en 8 ports cuivre 10/100/1000BASE-T(X) RJ45 et 4 emplacements SFP 1000BASE-X pour modules optiques. Cette configuration hybride permet de combiner connexions locales courtes distances sur cuivre et liaisons longues distances sur fibre optique selon les besoins du réseau.

Certification IEC 61850-3 pour sous-stations électriques

La certification IEC 61850-3 et DNV.GL (anciennement KEMA) garantit la conformité aux exigences des réseaux électriques de puissance. Le switch supporte nativement la transmission des messages GOOSE pour la communication rapide entre équipements IED (Intelligent Electronic Devices), élément essentiel des architectures de protection et contrôle des sous-stations.

Synchronisation temporelle précise IEEE 1588 PTP

Le switch intègre le protocole IEEE 1588 Precision Time Protocol version 1 et 2, avec horloge transparente end-to-end assistée matériellement offrant une précision nanométrique dans la mise à jour du champ de correction des paquets. Il supporte également le mode boundary clock assisté logiciellement, permettant une synchronisation au niveau de la microseconde, indispensable pour les applications nécessitant un timing rigoureux.

Redondance réseau haute performance

L'EHG9512-4SFP-HV implémente plusieurs mécanismes de redondance avec un temps de récupération inférieur à 20 ms en charge complète sur 40 switches : ITU-T G.8032 ERPS, Compatible Ring, STP/RSTP/MSTP, MRP Client et U-Ring propriétaire. Cette capacité à maintenir la continuité de service est critique pour les infrastructures électriques ne tolérant aucune interruption.

Fonctions de gestion avancées

Le switch offre des fonctionnalités de gestion réseau complètes :

• 8 files de priorité Quality of Service (QoS)
• 4096 VLAN avec support MAC-based VLAN (512 entrées)
• IGMP v1/v2/v3 et IGMP Snooping pour multicast
• Port mirroring pour analyse de trafic
• Table MAC de 16 000 entrées
• Buffer de paquets de 1,5 Mo
• Support des trames Jumbo jusqu'à 9216 octets

Sécurité conforme IEC 62443

Conforme à la norme IEC 62443-4-2 pour la cybersécurité des systèmes industriels, le switch intègre des mécanismes de contrôle d'accès robustes : gestion des comptes utilisateurs, politique de mots de passe, authentification d'interface, support 802.1x, EAP, RADIUS et TACACS+. Ces fonctions permettent d'identifier, authentifier et autoriser les utilisateurs pour prévenir les intrusions réseau.

Protocoles de supervision et intégration SCADA

Le switch supporte les protocoles industriels standards pour son intégration dans les systèmes de supervision : SNMP v1/v2c/v3 avec SNMP Inform, Syslog, RMON (groupes 1, 2, 3, 9), sFlow, LLDP et Modbus/TCP avec registres de statut. Il intègre également IPv4 et IPv6 pour une compatibilité réseau étendue.

Alimentation haute tension industrielle

L'alimentation accepte une plage étendue de 110 à 370 VDC (tension nominale 110-370 VDC), typique des installations électriques industrielles. Le switch dispose de deux entrées d'alimentation redondantes avec protection contre les inversions de polarité, connectées via bornier à vis verrouillable 5 points de 5,08 mm. Consommation système : 0,12 A à 110 VDC.

Relais d'alarme et surveillance

Deux sorties relais avec capacité de commutation de 1 A à 24 VDC permettent de construire un système d'alarme autonome pour signaler les défauts à distance. Cette fonctionnalité est essentielle pour la surveillance des infrastructures critiques non supervisées en permanence.

Résistance environnementale extrême

Le boîtier métallique SPCC noir IP30 résiste à des températures de fonctionnement de -40°C à +85°C (-40°C à +70°C selon certification UL), permettant le déploiement dans des sous-stations distantes soumises à des conditions environnementales sévères. Dimensions : 77 × 145 × 113 mm. Poids : 1 000 g. Montage sur rail DIN, montage mural en option.

Fiabilité et normes de sécurité

Certifications : UL/CUL/IEC(CB) 61010-2-201, IEEE 1613, FCC Part 15 Class A, EN 55032, EN 55024, conformité RoHS 2. MTBF annoncé : 20 ans. Tests CEM approfondis conformes IEC 61000-4 : décharges électrostatiques jusqu'à ±15 kV (air), transitoires rapides ±4 kV sur tous les ports, surtensions ±4 kV, champs magnétiques 1000 A/m pendant 1 seconde.

Console de configuration

Port console RS232 via connecteur RJ45 pour configuration locale. Accès distant possible via interface Web, Telnet ou SSH. Utilitaire de gestion graphique disponible pour Windows. Bouton de réinitialisation et interrupteurs DIP pour contrôle de l'anneau de redondance.

Indicateurs LED

LED de statut : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed RJ-45, Link SFP pour diagnostic visuel rapide de l'état du switch et des connexions.
