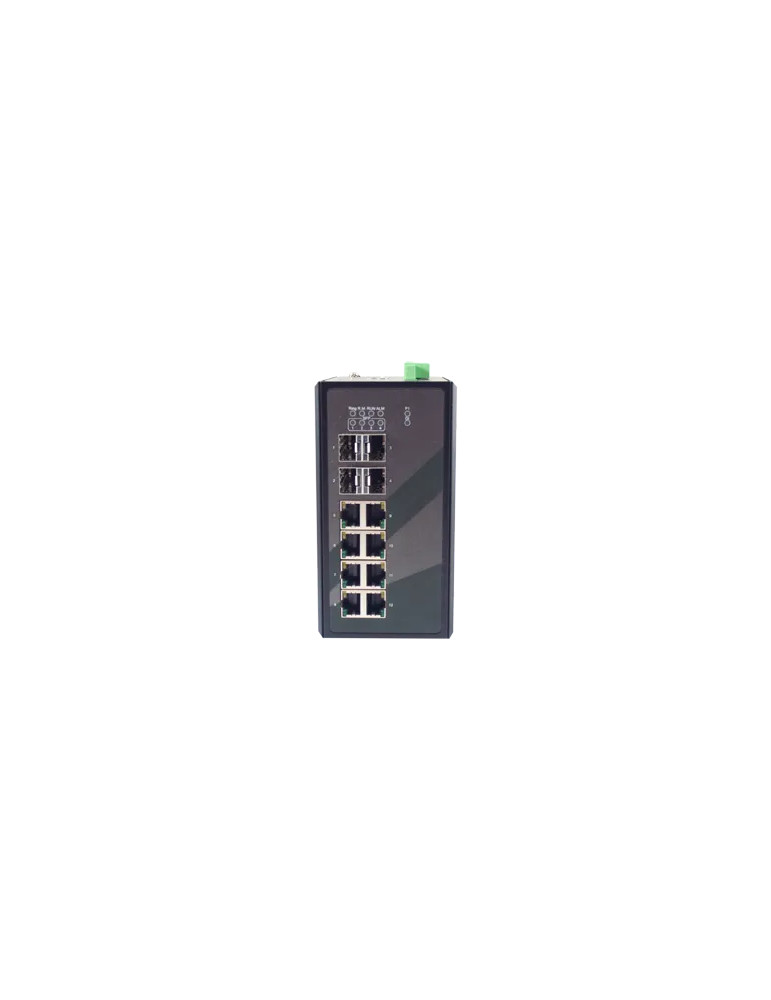

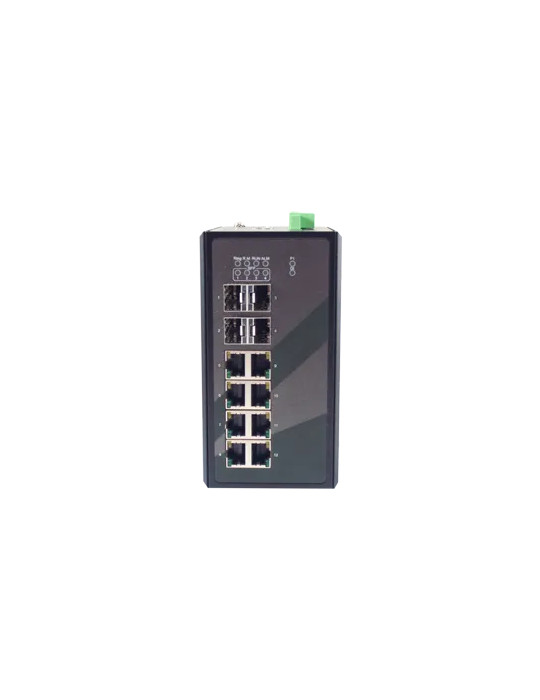

Atop EHG9512-4SFP-AC

Le switch Atop EHG9512-4SFP-AC est un équipement Ethernet Gigabit manageable conçu pour les infrastructures critiques du secteur de l'énergie. Certifié IEC 61850-3 et DNV GL (ex-KEMA), il répond aux exigences strictes des sous-stations électriques et des centres de contrôle, garantissant la transmission fiable des messages GOOSE entre équipements IED. Il offre une combinaison robuste de connectivité cuivre et fibre optique, avec une alimentation 100-240 VAC et une plage de température étendue -40 à 85 °C, adaptée aux environnements industriels sévères.

Configuration réseau et connectivité

• 8 ports Gigabit Ethernet 10/100/1000Base-T(X) RJ45 autonégociation
• 4 emplacements SFP 1000Base-X pour fibres optiques
• Conformité IEEE 802.3 (10Base-T), IEEE 802.3u (100Base-T), IEEE 802.3ab (1000Base-T), IEEE 802.3z (1000Base-X)
• Contrôle de flux IEEE 802.3x
• Console série RS232 (connecteur RJ45)
• Montage rail DIN ou mural (kit optionnel)
• Boîtier métallique SPCC IP30, dimensions 77 × 145 × 113 mm, poids 1 000 g

Synchronisation temporelle IEEE 1588v2

• Support IEEE 1588 Precision Time Protocol v1/v2
• Transparent Clock End-to-End matériel avec correction nanoseconde du champ correction
• Boundary Clock logiciel avec précision micrométrique
• Adapté aux réseaux nécessitant une synchronisation temporelle stricte

Redondance réseau et haute disponibilité

• ITU-T G.8032 ERPS : temps de récupération < 20 ms sur 40 switches en charge complète
• Support STP, RSTP, MSTP selon IEEE 802.1d-2004, IEEE 802.1w, IEEE 802.1s
• MRP (Client) pour topologies redondantes en anneau
• Compatible U-Ring et autres anneaux propriétaires

Gestion avancée et protocoles

• VLAN IEEE 802.1q : 4096 entrées, MAC-Based VLAN (512 entrées), VID 1 à 4094
• QoS IEEE 802.1p : 8 files de priorité
• IGMP v1/v2/v3, IGMP Snooping : 128 groupes statiques, 256 groupes dynamiques
• SNMP v1/v2c/v3, SNMP Inform, RMON (groupes 1, 2, 3, 9)
• Table MAC 16K entrées, taille de buffer 1,5 MB, Jumbo Frame 9216 octets
• Protocoles : IPv4, IPv6, DHCP Server/Relay/Client (options 66/67/82), BootP, RARP, TFTP, NTP, SNTP, SMTP (Gmail), Syslog, LLDP, sFlow
• Gestion : interface Web, Telnet, SSH, HTTPS, console série
• Support Modbus/TCP pour registres de statut

Sécurité et contrôle d'accès

• Conforme IEC 62443-4-2 : gestion des comptes utilisateur, politiques de mots de passe, interfaces d'authentification
• IEEE 802.1x, EAP, RADIUS, TACACS+
• ACL, Voice VLAN, Port Mirroring

Alimentation et supervision

• Alimentation 100-240 VAC (85-264 VAC), connecteur à bornes verrouillables 5 broches 5,08 mm
• Consommation : 0,16 A @ 100 VAC
• 2 entrées d'alimentation redondantes avec protection contre les inversions de polarité
• 2 sorties relais (1 A @ 24 VDC) pour systèmes d'alarme autonomes
• Indicateurs LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed par port RJ45, Link par SFP
• Interrupteurs DIP pour contrôle de l'anneau, bouton de réinitialisation

Résistance environnementale et certifications

• Température de fonctionnement : -40 à 85 °C (-40 à 70 °C selon UL)
• Température de stockage : -40 à 85 °C
• Humidité relative : 5 à 95 % HR à 55 °C (sans condensation)
• Certifié IEC 61850-3 (incluant test sismique 6.10.3), IEEE 1613
• Conformité UL/CUL/IEC (CB) 61010-2-201
• EMC : FCC Part 15 Class A, EN 55032, EN 55024, EN 61000-3-2, EN 61000-3-3, EN 61000-6-2, EN 61000-6-4
• Résistance aux décharges électrostatiques (ESD) : ±8 kV contact, ±15 kV air (IEC 61000-4-2 niveau 4)
• Immunité RF : 20 V/m (80-1000 MHz), 10 V/m (1-3 GHz) selon IEC 61000-4-3 niveau 3
• Transitoires rapides (EFT) : ±4 kV @ 5 kHz (IEC 61000-4-4 niveau 4) sur ports AC, DC et signaux
• Surtensions : AC (L-L ±2 kV, L-E ±4 kV), DC (L-L ±1 kV, L-E ±2 kV), signaux (L-E ±4 kV) selon IEC 61000-4-5
• Immunité conduite : 10 V, 150 kHz-80 MHz, modulation AM 80 % (IEC 61000-4-6 niveau 3)
• Champ magnétique : 100 A/m continu, 1000 A/m pendant 1 s (IEC 61000-4-8 niveau 5)
• RoHS 2, MTBF 20 ans

Applications typiques

• Réseaux IEC 61850 pour sous-stations électriques et centres de contrôle
• Infrastructures critiques nécessitant une redondance réseau < 20 ms
• Systèmes SCADA industriels avec synchronisation temporelle précise
• Installations en environnements sévères (-40 à 85 °C)

Contenu de la livraison

• 1 × switch Atop EHG9512-4SFP-AC
• Accessoires de montage rail DIN

Le Atop EHG9512-4SFP-AC garantit la continuité opérationnelle des réseaux industriels critiques, en combinant fiabilité, redondance et conformité aux standards internationaux du secteur énergétique.
