Atop EHG9512-4SFP

Switch géré Gigabit pour sous-stations électriques et environnements industriels sévères

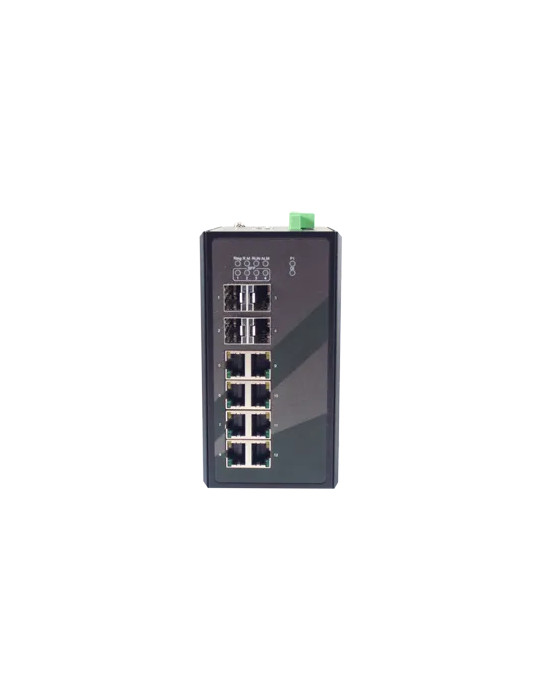

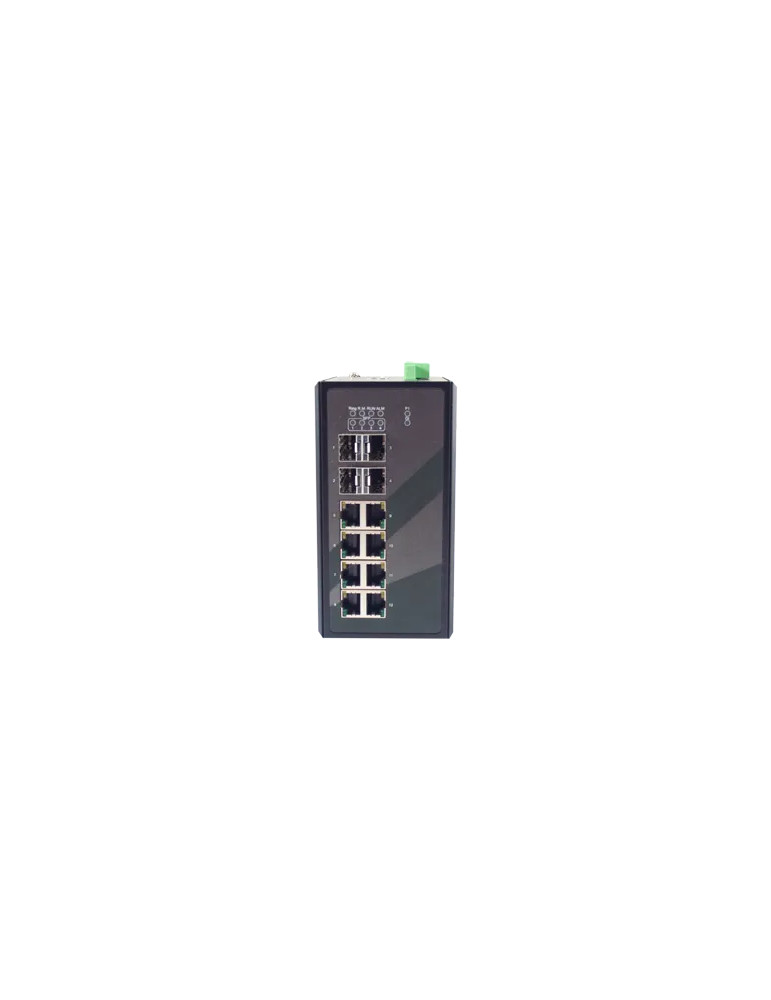

Le switch Atop EHG9512-4SFP est un équipement réseau Gigabit géré certifié IEC 61850-3, conçu pour les sous-stations électriques et les centres de contrôle. Il combine 8 ports cuivre 10/100/1000BASE-T RJ45 et 4 emplacements SFP Gigabit pour la connexion fibre optique. Ce commutateur intègre le protocole IEEE 1588 Precision Time Protocol en mode Transparent Clock matériel (précision nanoseconde) et Boundary Clock logiciel (précision microseconde), garantissant une synchronisation temporelle rigoureuse pour les applications critiques. Certifié DNV GL (anciennement KEMA), il supporte la transmission de messages GOOSE pour la communication rapide entre IED (Intelligent Electronic Devices).

Ce modèle embarque des fonctions avancées de redondance réseau : ERPS (ITU-T G.8032), STP/RSTP/MSTP, MRP Client et U-Ring avec un temps de récupération inférieur à 20 ms sur 40 switchs en charge complète. La gestion s'effectue via interface Web, Telnet, console série ou utilitaire dédié. L'EHG9512-4SFP répond aux exigences de sécurité IEC 62443-4-2 (gestion des comptes utilisateurs, politique de mots de passe, contrôle d'authentification).

Caractéristiques réseau

• 8 ports 10/100/1000BASE-T(X) RJ45 autonégociation
• 4 emplacements SFP 1000BASE-X pour fibre optique
• Table d'adresses MAC 16K entrées
• 4096 VLAN (VID 1 à 4094), 512 VLAN basés MAC
• 8 files de priorité pour qualité de service (QoS)
• Support de 128 groupes IGMP statiques et 256 dynamiques
• Taille maximale de trame : 9216 octets (Jumbo Frame)
• Mémoire tampon de paquets : 1,5 MB
• Protocoles : SNMP v1/v2c/v3, Modbus/TCP, MQTT, sFlow, LLDP

Redondance et fiabilité

• Certification IEC 61850-3 et IEEE 1613 pour applications de sous-stations
• ERPS (ITU-T G.8032) avec récupération < 20 ms
• STP, RSTP, MSTP, MRP Client, U-Ring
• 2 sorties relais (1 A @ 24 VDC) pour alarmes autonomes
• Double entrée d'alimentation redondante avec protection de polarité inversée
• MTBF : 20 ans

Synchronisation temporelle

• IEEE 1588 PTP V1/V2
• Transparent Clock matériel assisté (précision nanoseconde)
• Boundary Clock logiciel assisté (précision microseconde)
• Support NTP Server/Client et SNTP

Sécurité et gestion

• Conformité IEC 62443-4-2 : gestion des comptes, politique de mots de passe, authentification
• 802.1x, EAP, RADIUS, TACACS+
• ACL, Port Mirroring, Voice VLAN
• HTTPS, SSH, SNMPv3 pour communications sécurisées
• Console série RS232 (connecteur RJ45)

Environnement et installation

• Température de fonctionnement : -40 à 85 °C (-40 à 185 °F) / -40 à 70 °C pour homologation UL
• Humidité relative : 5 à 95 % HR, 55 °C (sans condensation)
• Boîtier IP30 en SPCC, noir
• Montage DIN-Rail ou mural (kit en option)
• Dimensions (L x H x P) : 77 × 145 × 113 mm
• Poids : 1000 g (ce modèle)

Alimentation

• Tension d'alimentation nominale : 24-57 VDC
• Tension d'entrée : 19,2-62,7 VDC
• Courant d'entrée système : 0,63 A @ 24 VDC
• Connecteur : bornier verrouillable 5 broches 5,08 mm
• Protection de polarité inversée

Normes et certifications

• Sécurité : UL/CUL/IEC(CB) 61010-2-201
• Industrie spécifique : IEC 61850-3 (y compris test sismique 6.10.3), IEEE 1613
• CEM : FCC Part 15 Subpart B Class A, EN 55032, EN 55024, EN 61000-3-2, EN 61000-3-3, EN 61000-6-2, EN 61000-6-4
• RoHS 2

Immunité CEM

• ESD (IEC 61000-4-2) : ±8 kV contact / ±15 kV air (niveau 4)
• Rayonnement (IEC 61000-4-3) : 20 V/m 80-1000 MHz, 10 V/m 1,0-3,0 GHz (niveau 3)
• EFT (IEC 61000-4-4) : ±4,0 kV @ 5,0 kHz sur port DC (niveau 4)
• Surtension (IEC 61000-4-5) : ±1,0 kV L-L, ±2,0 kV L-E port DC (niveau 3)
• Immunité conduite (IEC 61000-4-6) : 10 V, 150 kHz~80 MHz, 80 % AM (niveau 3)
• Champ magnétique (IEC 61000-4-8) : 100 A/m continu, 1000 A/m 1 s (niveau 5)
• Creux de tension (IEC 61000-4-11) : chute 70 % / 40 % / 100 %
