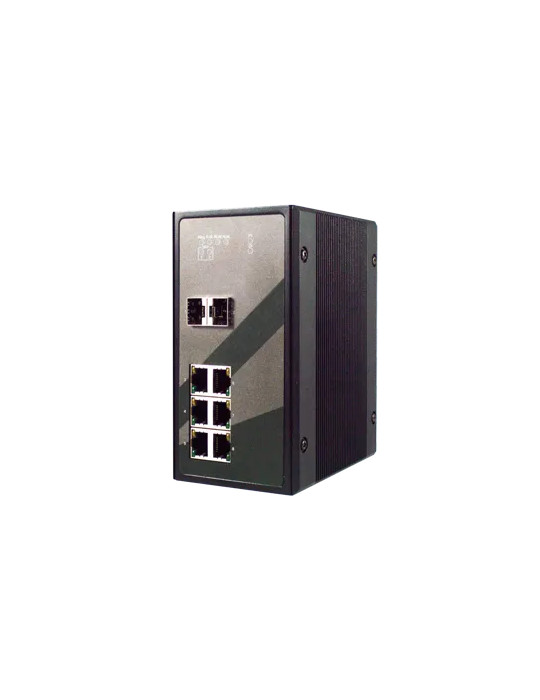

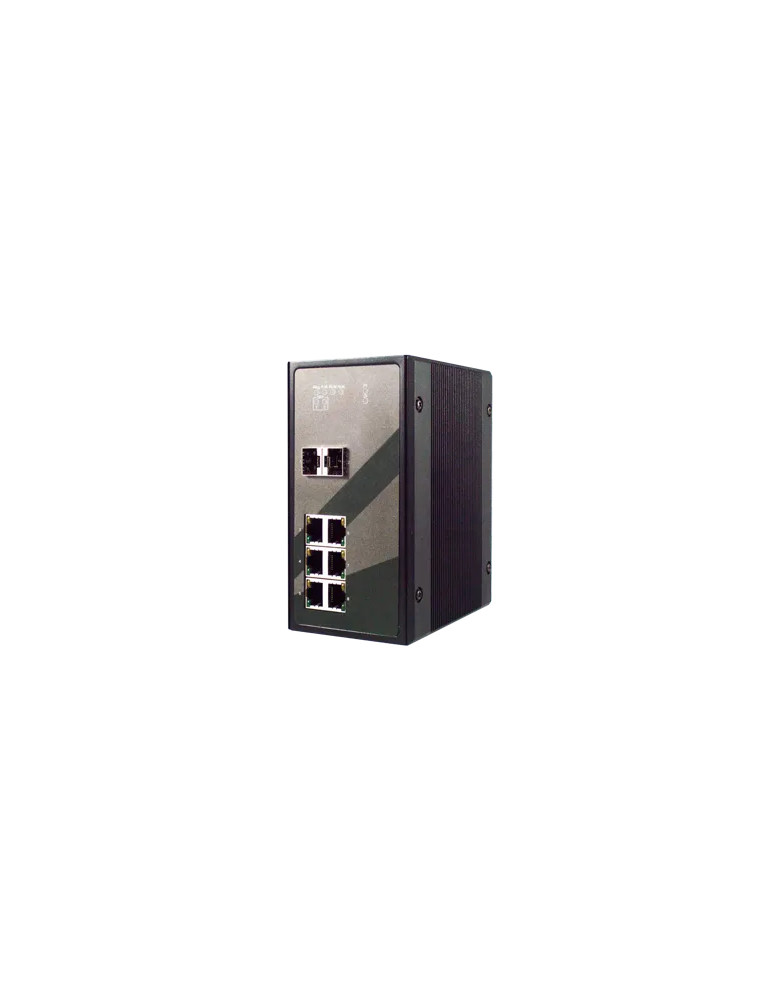

Atop EHG9508-2SFP-HV

Le switch Gigabit managé Atop EHG9508-2SFP-HV s'adresse aux infrastructures industrielles et de distribution électrique qui nécessitent une alimentation haute tension et une synchronisation temporelle de précision. Certifié IEC 61850-3 et IEEE 1613, il répond aux exigences des postes de transformation et des centres de contrôle en offrant une compatibilité avec les messages GOOSE pour la communication rapide entre équipements intelligents (IED).

Architecture de ports et connectivité

• 6 ports 10/100/1000BASE-T(X) RJ45 à négociation automatique
• 2 ports 1000BASE-X SFP pour la liaison fibre optique
• Console RS232 (connecteur RJ45)
• 2 relais de sortie (1 A @ 24 VDC)

Alimentation haute tension et redondance

• Alimentation 110-370 VDC (nominale 110-370 VDC, plage d'entrée 110-370 VDC)
• Entrées d'alimentation redondantes avec protection contre l'inversion de polarité
• Connecteur : bornier verrouillable 5 broches 5,08 mm
• Consommation : 0,12 A @ 110 VDC

Synchronisation temporelle IEEE 1588v2

• Horloge transparente End-to-End (E2E) assistée par matériel avec précision nanoseconde
• Horloge limite (Boundary Clock) assistée par logiciel avec précision microseconde
• Support IEEE 1588 PTP V1 et V2

Redondance et protocoles de résilience

• ITU-T G.8032 ERPS
• Anneau compatible et U-Ring avec temps de récupération < 20 ms sur 40 switches
• STP/RSTP/MSTP, MRP (Client)

Fonctionnalités managées avancées

• 8 files de priorité (QoS)
• 4096 VLAN, 512 VLAN basés sur adresse MAC
• 128 groupes IGMP statiques, 256 dynamiques
• Table MAC de 16 000 adresses
• Trames Jumbo jusqu'à 9 216 octets
• Mirroring de port, ACL, LLDP, sFlow

Sécurité conforme IEC 62443-4-2

• Gestion des comptes utilisateurs et politique de mots de passe
• Authentification 802.1x, EAP, RADIUS, TACACS+
• SNMPv1/v2c/v3
• SSH, HTTPS

Gestion et supervision

• Interface web, Telnet, console série, utilitaire de gestion
• SNMP, RMON (groupes 1, 2, 3, 9), Syslog, SMTP
• DHCP Server/Relay/Client, NTP Server/Client, SNTP
• Registres d'état Modbus/TCP

Environnement et fiabilité

• Température de fonctionnement : -40 à +85 °C (-40 à +70 °C pour UL)
• Humidité relative : 5 à 95 % HR à 55 °C (sans condensation)
• Boîtier métallique IP30 en SPCC noir
• Montage sur rail DIN ou mural (kit optionnel)
• MTBF : 20 ans

Certifications et normes

• IEC 61850-3 (incluant test sismique 6.10.3), IEEE 1613
• UL/CUL/IEC(CB) 61010-2-201
• EN 55032, EN 55024, EN 61000-3-2/3-3, EN 61000-6-2/6-4
• FCC Part 15 Class A
• RoHS 2

Dimensions et poids

• Dimensions (L x H x P) : 77 x 145 x 113 mm
• Poids : 1 200 g
