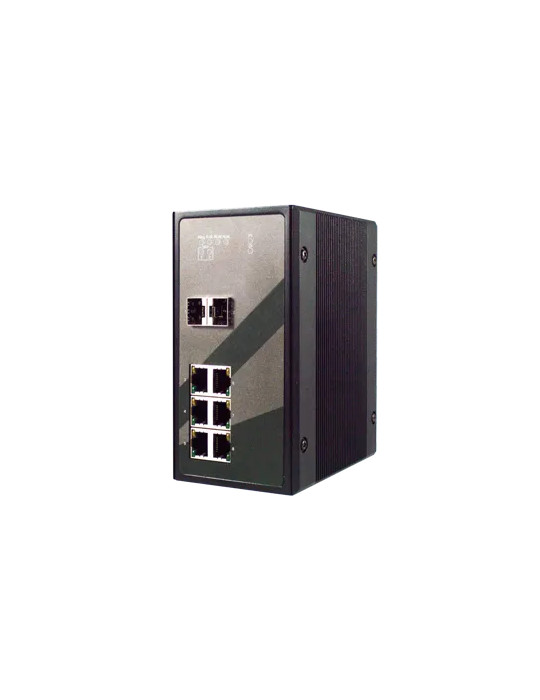

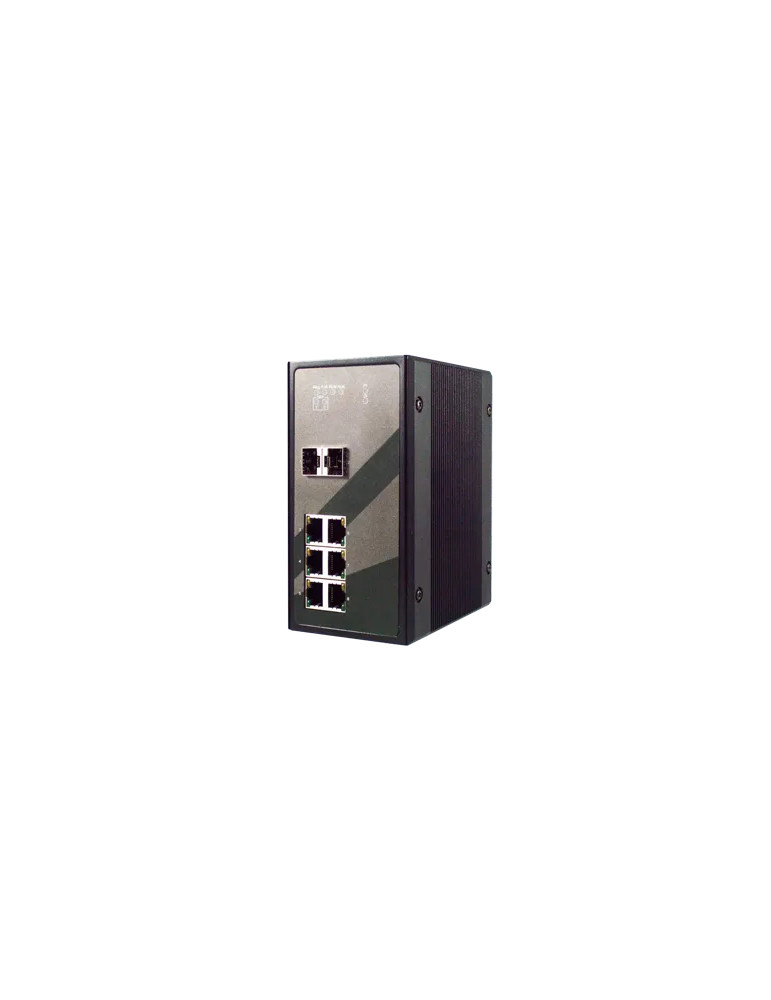

Atop EHG9508-2SFP-AC

Le switch Atop EHG9508-2SFP-AC est un commutateur Ethernet Gigabit manageable conçu pour les infrastructures critiques et les réseaux de sous-stations électriques. Certifié IEC 61850-3 et conforme à la norme IEEE 1613, il garantit une fiabilité exceptionnelle dans les environnements industriels exigeants, notamment dans les centrales électriques et les centres de contrôle utilisant le protocole IEC 61850 pour la communication entre équipements intelligents (IED).

Ce switch dispose de 6 ports 10/100/1000Base-T(X) RJ45 et de 2 ports SFP 1000Base-X permettant la connexion de modules optiques pour des liaisons fibre longue distance. Il intègre des mécanismes de redondance réseau haute performance avec des temps de récupération inférieurs à 20 ms sur 40 switches en charge complète grâce aux protocoles ERPS (ITU-T G.8032), STP, RSTP, MSTP et MRP (client).

Précision temporelle et synchronisation IEEE 1588v2

Le switch EHG9508-2SFP-AC supporte le protocole IEEE 1588v2 Precision Time Protocol (PTP) avec une horloge transparente End-to-End assistée matériellement offrant une précision au nanoseconde, ainsi qu'une horloge Boundary Clock assistée logiciellement atteignant une précision de l'ordre de la microseconde. Cette capacité de synchronisation temporelle est essentielle pour les applications requérant une coordination précise entre équipements, notamment la transmission de messages GOOSE (Generic Object Oriented Substation Event) certifiée DNV.GL (anciennement KEMA).

Fonctions de gestion et sécurité avancées

• Table VLAN : 4096 entrées (VID 1 à 4094)
• Table d'adresses MAC : 16 000 entrées
• Files de priorité QoS : 8 queues
• Groupes IGMP : 128 statiques + 256 dynamiques
• Taille de trame maximale : 9216 octets (Jumbo Frame)
• Mémoire tampon : 1,5 Mo
• Gestion : interface Web, Telnet, console série, utilitaire
• Sécurité : conforme IEC 62443-4-2, authentification 802.1x, RADIUS, TACACS+
• Protocoles supportés : IPv4/IPv6, SNMPv1/v2c/v3, DHCP Server/Relay/Client (Options 66/67/82), NTP, SNTP, SMTP, Syslog, HTTPS, SSH, sFlow, ACL

Spécifications techniques

• Ports réseau : 6 × 10/100/1000Base-T(X) RJ45 auto-négociation
• Ports optiques : 2 × SFP 1000Base-X
• Alimentation : 100-240 VAC (85-264 VAC), consommation 0,16 A @ 100 VAC
• Connecteur : bornier verrouillable 5 broches 5,08 mm
• Protection polarité inverse : oui
• Sorties relais : 2 × relais 1 A @ 24 VDC
• Console : RS232 (connecteur RJ45)
• Température de fonctionnement : -40°C à +85°C (-40°C à +70°C pour certification UL)
• Humidité relative : 5 à 95 % HR, 55°C (sans condensation)
• Boîtier : IP30, acier SPCC noir
• Dimensions : 77 × 145 × 113 mm (L × H × P)
• Poids : 1000 g
• Montage : rail DIN, fixation murale (kit optionnel)
• MTBF : 20 ans

Normes et certifications

• Sécurité : UL/CUL/IEC (CB) 61010-2-201
• Applications spécifiques : IEC 61850-3 (incluant test sismique 6.10.3), IEEE 1613
• CEM : FCC Part 15 Subpart B Class A, EN 55032, EN 55024, EN 61000-3-2, EN 61000-3-3, EN 61000-6-2, EN 61000-6-4
• Tests de robustesse : IEC 61000-4-2 (DES ±8 kV contact), IEC 61000-4-3 (immunité RF 20 V/m), IEC 61000-4-4 (EFT ±4 kV), IEC 61000-4-5 (surtension ±4 kV), IEC 61000-4-8 (champ magnétique 1000 A/m)
• RoHS 2 : conforme

Applications

Le switch EHG9508-2SFP-AC est particulièrement adapté aux sous-stations électriques, centres de contrôle, réseaux de distribution d'énergie et toutes applications nécessitant une communication fiable et une synchronisation temporelle précise dans des environnements industriels sévères avec des plages de température étendues.
