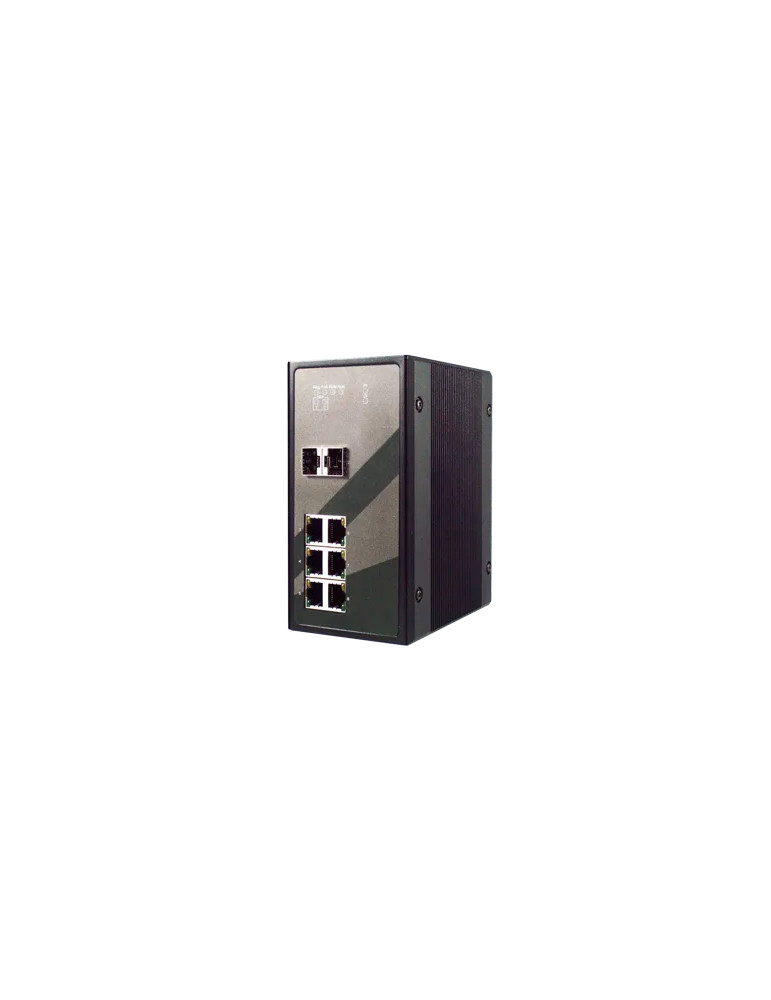

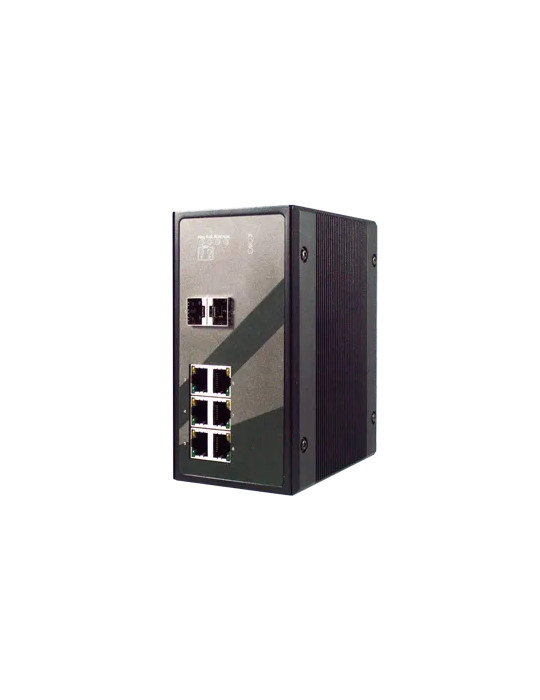

Atop EHG9508-2SFP

Le switch Gigabit manageable Atop EHG9508-2SFP est conçu pour les infrastructures critiques nécessitant une haute fiabilité et une conformité aux normes du secteur électrique. Certifié IEC61850-3 et validé par DNV-GL (anciennement KEMA), ce switch 8 ports permet le déploiement de réseaux conformes IEC 61850 dans les sous-stations électriques et centres de contrôle, avec support natif des messages GOOSE pour la communication rapide entre équipements IED (Intelligent Electronic Devices).

Configuration des ports et connectivité

Le modèle EHG9508-2SFP propose une configuration mixte cuivre/fibre avec :

• 6 ports 10/100/1000BASE-T(X) RJ45 auto-négociés pour la connexion d'équipements Ethernet
• 2 emplacements SFP 1000BASE-X pour liaisons fibre optique longue distance
• Table d'adresses MAC de 16 000 entrées
• Support des trames jumbo jusqu'à 9216 octets
• Mémoire tampon de 1,5 Mo pour la gestion du trafic

Synchronisation temporelle de précision IEEE1588v2

Le switch intègre le protocole IEEE1588 Precision Time Protocol avec deux modes de fonctionnement :

• Horloge transparente End-to-End assistée matériellement : mise à jour du champ de correction avec une précision nanoseconde
• Boundary Clock assistée logiciellement : précision de l'ordre de la microseconde
• Adapté aux applications exigeant une synchronisation temporelle stricte entre équipements

Redondance réseau et haute disponibilité

Plusieurs mécanismes garantissent la continuité de service :

• ERPS (ITU-T G.8032) : temps de rétablissement inférieur à 20 ms même en charge complète (testé avec 40 switches)
• STP/RSTP/MSTP : protocoles standards de prévention des boucles
• MRP (Client) : Media Redundancy Protocol pour environnements industriels
• Compatible Ring/Chain et protocole propriétaire U-Ring
• 4 groupes de ports agrégés (trunk)

Fonctionnalités de gestion avancées

Le tableau de bord web multifonction offre une administration complète :

• VLAN : table de 4096 VLAN (VID 1 à 4094), 512 VLAN basés sur adresse MAC, support 802.1Q
• QoS : 8 files d'attente prioritaires, classification 802.1p
• IGMP : IGMPv1/v2/v3, IGMP Snooping, 128 groupes statiques + 256 dynamiques
• Sécurité : 802.1x, EAP, RADIUS, TACACS+, conformité IEC62443-4-2 (gestion des comptes utilisateurs, politique de mots de passe)
• Supervision : SNMP v1/v2c/v3, RMON (groupes 1,2,3,9), sFlow, Syslog, port miroir
• Accès distant via HTTP/HTTPS, Telnet, SSH, console série RS232

Alimentation redondante et surveillance

Le modèle EHG9508-2SFP (version DC standard) dispose de :

• Alimentation 24-57 VDC (plage d'entrée : 19,2-62,7 VDC)
• Deux entrées d'alimentation redondantes avec protection contre l'inversion de polarité
• Bornier verrouillable 5 broches 5,08 mm
• Consommation : 0,63 A à 24 VDC
• 2 sorties relais (capacité 1A @ 24 VDC) pour la construction d'un système d'alarme autonome

Remarque : les variantes EHG9508-2SFP-HV (110-370 VDC) et EHG9508-2SFP-AC (100-240 VAC) offrent d'autres options d'alimentation selon les besoins.

Conception robuste pour environnements sévères

• Plage de température étendue : -40 à 85°C (-40 à 70°C pour certification UL)
• Boîtier métallique SPCC noir IP30
• Montage rail DIN (kit de montage mural disponible en option)
• Dimensions compactes : 77 × 145 × 113 mm, poids 1 200 g
• MTBF de 20 ans

Conformité et certifications

Le switch répond aux exigences des environnements critiques :

• IEC61850-3 (incluant test sismique 6.10.3) et IEEE 1613
• Sécurité : UL/cUL/IEC(CB) 61010-2-201
• CEM : FCC Part 15 Class A, EN 55032, EN 55024, séries EN 61000
• Tests EMC : ESD (±8 kV contact), EFT (±4 kV), Surge (jusqu'à ±4 kV), rayonnement (20 V/m), champ magnétique (100 A/m continu, 1000 A/m 1s)
• RoHS 2

Protocoles et standards supportés

Le switch intègre un ensemble complet de protocoles :

• Réseau : IPv4, IPv6, ICMP
• Configuration : DHCP Server/Relay/Client (options 66/67/82), BootP, RARP, TFTP
• Temps : NTP Server/Client, SNTP, IEEE 1588 PTPv1/v2
• Notification : SMTP (incluant Gmail), SNMP Inform
• Découverte : LLDP, GARP, GMRP, GVRP
• Automation : Modbus/TCP (registres de statut)
• Voice VLAN, ACL, console série

MIB SNMP supportées

MIB II, IF-MIB, SNMPv2 MIB, BRIDGE-MIB, RMON MIB (groupes 1,2,3,9) et nombreuses RFC (1157, 1213, 1215, 1493, 1643, 1757, 2011, 2012, 2013, 2233, 2571, 2742, 2819, 2863, 3411-3415).

Applications typiques

• Sous-stations électriques et réseaux de distribution
• Centres de contrôle SCADA
• Réseaux IEC 61850 avec équipements IED
• Infrastructures critiques nécessitant redondance et synchronisation temporelle précise
• Environnements industriels sévères avec large plage de température
