Atop RHG7528-CPU-4SFP-MR

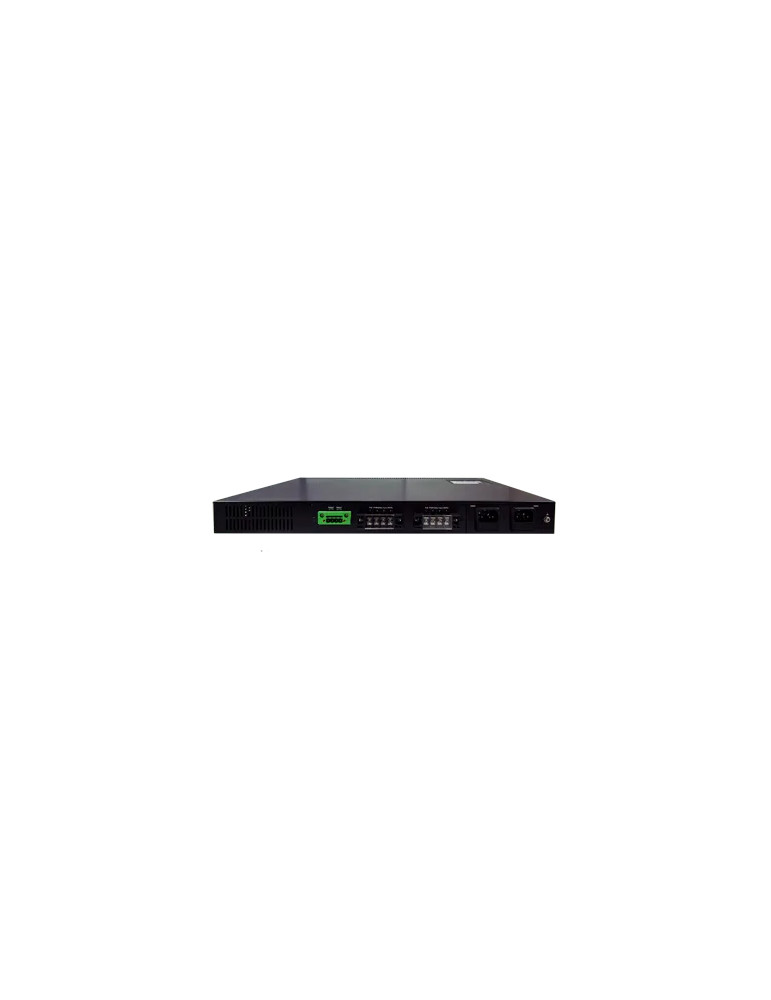

Le switch rack Atop RHG7528-CPU-4SFP-MR offre une plateforme de commutation managée Gigabit Ethernet Layer 2 modulaire haute densité, conçue pour les environnements industriels exigeants. Son architecture modulaire avec 3 emplacements accepte des modules interchangeables à chaud pour adapter la configuration aux besoins spécifiques de chaque installation. L'alimentation mixte redondante combine une entrée 110-220 VAC et une entrée 48-57 VDC pour une disponibilité maximale dans tous les contextes opérationnels.

Architecture modulaire et connectivité

Le boîtier rack 1U 19" intègre 4 ports SFP Gigabit uplink pour l'interconnexion réseau et 3 emplacements dédiés aux modules interchangeables. Chaque module peut accueillir jusqu'à 8 ports selon le type choisi (RJ-45 Gigabit, RJ-45 Gigabit PoE, ou SFP Gigabit), permettant une configuration jusqu'à 24 ports au total. La capacité de commutation atteint 56 Gbps avec un débit de transfert maximal de 41,67 Mpps. La table d'adresses MAC supporte 16 000 entrées et le buffer de paquets de 1,5 MB assure une gestion fluide du trafic avec prise en charge des trames Jumbo jusqu'à 9 216 octets.

Redondance et résilience réseau

Le RHG7528-CPU-4SFP-MR implémente plusieurs protocoles de redondance pour garantir la continuité de service : ITU-T G.8032 ERPS Ring avec temps de récupération inférieur à 25 ms sur 250 dispositifs, RSTP/MSTP (IEEE 802.1w/s), et MRP (Manager/Client). L'architecture redondante s'étend à l'alimentation avec une entrée 110-220 VAC simple et une entrée 48-57 VDC, complétées par deux entrées dédiées 48-57 VDC pour l'alimentation des modules PoE. Deux sorties relais avec capacité de 1A @ 24 VDC permettent la signalisation d'alarmes vers des systèmes de supervision.

Gestion avancée et sécurité

La plateforme supporte une configuration VLAN étendue avec 4 096 entrées, 512 VLAN basés sur adresses MAC, et plusieurs modes de segmentation (port, protocole, sous-réseau IP, QinQ). Le contrôle de qualité de service s'appuie sur 8 files de priorité IEEE 802.1p et des mécanismes QoS avancés. La sécurité répond aux normes IEC 62443-4-1 et IEC 62443-4-2 avec authentification 802.1X/RADIUS/TACACS+, ACL par IP/MAC, DHCP snooping, IP Source Guard, et Dynamic ARP Inspection. La supervision s'effectue via SNMPv1/v2c/v3, interface web HTTPS, SSH, Syslog, RMON et port miroir pour l'analyse du trafic.

Synchronisation temporelle précise

L'implémentation IEEE 1588v2 (PTP) en mode Transparent Clock end-to-end et peer-to-peer assure une synchronisation avec une précision de 50 ns, essentielle pour les applications nécessitant un horodatage précis. Le support NTP/SNTP complète les options de synchronisation pour l'ensemble de l'infrastructure.

Fonctionnalités industrielles et protocoles automation

Le switch intègre nativement Modbus/TCP avec registres de statut pour l'intégration dans les architectures d'automatisme. Le support MQTT, les capacités de multicast IGMP v1/v2/v3 avec snooping (128 groupes statiques, 256 dynamiques), et le protocole LLDP facilitent la découverte et la gestion des équipements connectés. L'Energy Efficient Ethernet (IEEE 802.3az) réduit la consommation en période de faible trafic.

Robustesse environnementale industrielle

Certifié EN 50155 et EN 50121-4 pour les applications ferroviaires, le RHG7528-CPU-4SFP-MR fonctionne de -40°C à +75°C dans un boîtier IP30 métallique SPCC en format rack 19" (440 x 44 x 340 mm, poids 5 kg). La conception fanless élimine les points de défaillance mécanique. La protection EMC niveau 3 (selon conditions d'installation avec câbles blindés) et les certifications IEC 61000-4-x garantissent la résistance aux décharges électrostatiques (±8 kV contact, ±15 kV air), transitoires électriques rapides (±2 kV), surtensions (±2 kV ligne-terre), et champs magnétiques. Le boîtier résiste aux chocs (MIL-STD-810G Method 516.5) et vibrations (MIL-STD-810F Method 514.5). La protection contre les inversions de polarité préserve l'électronique. MTBF calculé à 12,20 ans.

Applications cibles

• Infrastructures de transport ferroviaire et métro avec exigences EN 50155
• Réseaux industriels nécessitant haute disponibilité et redondance rapide
• Installations automation avec synchronisation temporelle précise IEEE 1588
• Systèmes de vidéosurveillance IP haute densité avec alimentation PoE modulaire
• Salles techniques et data centers périphériques avec contraintes d'espace rack
• Réseaux de contrôle-commande nécessitant isolation par VLAN et sécurité renforcée

Caractéristiques techniques principales

• Ports uplink : 4 x SFP Gigabit (1000BASE-X)
• Emplacements modules : 3 slots pour modules interchangeables (8 ports par module)
• Capacité de commutation : 56 Gbps, débit maximal 41,67 Mpps
• Table MAC : 16 000 adresses
• VLAN : 4 096 entrées, ID 1-4094
• Alimentation switch : 1 x 110-220 VAC + 1 x 48-57 VDC (redondance mixte)
• Alimentation PoE : 2 x 48-57 VDC dédiés modules
• Consommation CPU : 64 W @ 110 VAC, 32,7 W @ 48 VDC
• Sorties relais : 2 x 1A @ 24 VDC
• Température de fonctionnement : -40°C à +75°C
• Humidité relative : 5 à 95% sans condensation
• Boîtier : rack 19" 1U, IP30, métal SPCC
• Dimensions : 440 x 44 x 340 mm
• Poids : 5 kg (sans modules)
• Certifications : EN 50155, EN 50121-4, EN 60950-1, IEC 62443-4-1/4-2, FCC Part 15 Class A
• Protection EMC : niveau 3 (avec câbles blindés)
• MTBF : 12,20 ans
• Garantie : 5 ans

Le switch rack Atop RHG7528-CPU-4SFP-MR combine flexibilité modulaire, redondance d'alimentation mixte, et robustesse industrielle extrême pour les déploiements critiques nécessitant haute disponibilité, synchronisation précise et conformité aux standards ferroviaires et de sécurité industrielle.
