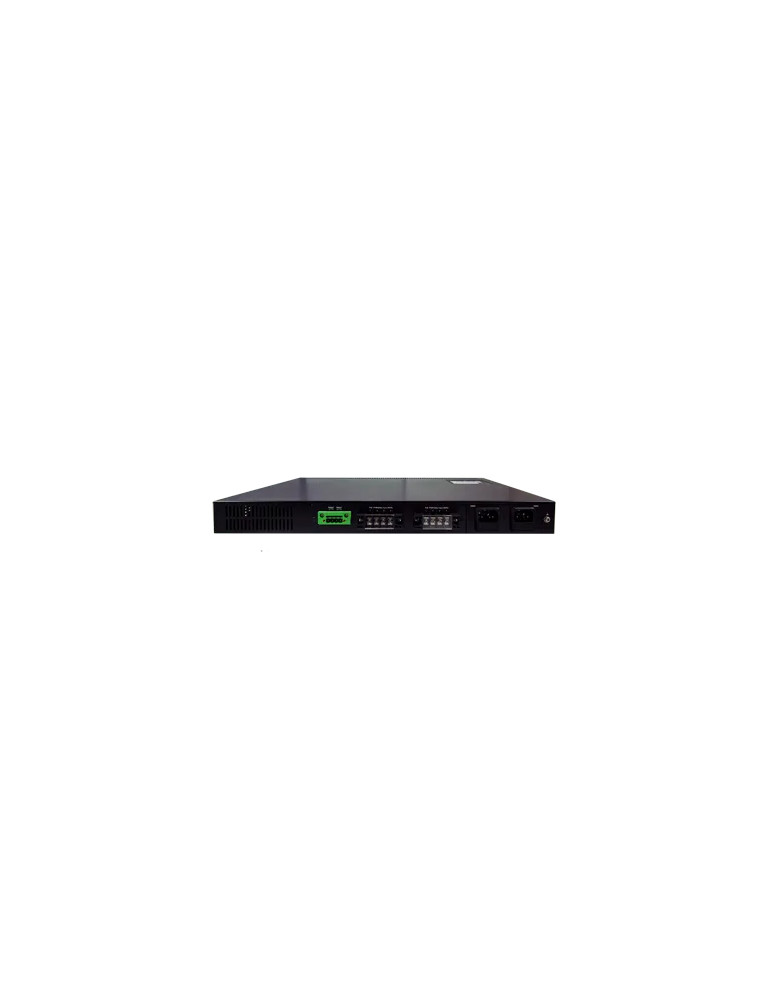

Atop RHG7528-CPU-4SFP-DC

Le switch Atop RHG7528-CPU-4SFP-DC allie modularité, robustesse et hautes performances pour les environnements industriels exigeants. Cette unité centrale de commutation managée Layer 2 au format rack 1U 19 pouces offre une flexibilité maximale grâce à ses 3 emplacements modulaires et son alimentation DC redondante.

Architecture modulaire flexible

Le RHG7528-CPU-4SFP-DC dispose de 3 emplacements pour modules interchangeables, permettant d'ajouter jusqu'à 24 ports Gigabit Ethernet selon les besoins. Trois types de modules sont disponibles : module 8 ports Gigabit PoE RJ-45 (RHG7X28-M1), module 8 ports Gigabit RJ-45 (RHG7X28-M2) et module 8 ports SFP Gigabit (RHG7X28-M3). Cette architecture modulaire permet d'adapter la configuration aux évolutions du réseau sans remplacer l'unité centrale.

Connectivité et performances réseau

Cette unité centrale intègre 4 ports uplink SFP Gigabit (1000Base-X) pour la liaison avec le backbone réseau. Elle supporte des modules optiques SFP multi-mode et mono-mode pour des distances allant de 550 m à 40 km. La capacité de commutation atteint 56 Gbps avec un débit de transfert maximal de 41,67 Mpps. La table d'adresses MAC de 16 000 entrées et le buffer de paquets de 1,5 Mo garantissent une gestion optimale du trafic.

Alimentation DC redondante

Le modèle RHG7528-CPU-4SFP-DC dispose de deux entrées d'alimentation 48-57 VDC redondantes via connecteurs à vis verrouillables 3 broches. Cette double alimentation assure la continuité de service en cas de défaillance d'une source. L'unité centrale accepte également deux alimentations PoE dédiées 48-57 VDC pour alimenter les modules PoE via connecteurs 5 broches. La consommation de l'unité centrale est de 32,7 W à 48 VDC.

Fonctions de gestion avancées Layer 2

Le switch supporte les protocoles de redondance ITU-T G.8032 ERPS Ring avec temps de rétablissement inférieur à 25 ms, ainsi que STP, RSTP, MSTP et MRP (Manager/Client). Les fonctionnalités incluent VLAN IEEE 802.1Q (4096 entrées), QoS avec 8 files de priorité, IGMP snooping v1/v2/v3, agrégation de liens IEEE 802.3ad LACP, contrôle de flux IEEE 802.3x, et Energy Efficient Ethernet IEEE 802.3az.

Sécurité et contrôle d'accès

Le RHG7528-CPU-4SFP-DC est conforme aux normes de cybersécurité industrielle IEC 62443-4-1 et IEC 62443-4-2. Il intègre l'authentification IEEE 802.1X avec serveur RADIUS et TACACS+, les listes de contrôle d'accès ACL par adresse IP/MAC, DHCP snooping, IP Source Guard, Dynamic ARP Inspection, et prévention de l'usurpation ARP. La gestion s'effectue via interface web HTTPS, CLI SSH/Telnet, SNMPv1/v2c/v3 ou console série.

Synchronisation temporelle de précision

Le switch supporte la synchronisation IEEE 1588 PTP v1/v2 en mode transparent clock (TC) end-to-end et peer-to-peer, avec délai matériel inférieur à 50 ns. Il intègre également les protocoles NTP serveur/client et SNTP pour la synchronisation réseau standard.

Robustesse industrielle extrême

Conçu pour les environnements sévères, le RHG7528-CPU-4SFP-DC fonctionne sur une plage de température de -40°C à +75°C sans ventilation. Le boîtier métallique SPCC offre une protection IP30. Le switch est certifié EN 50155 et EN 50121-4 pour les applications ferroviaires. Il répond aux normes de chocs MIL-STD-810G Method 516.5, vibrations MIL-STD-810F Method 514.5, et offre un MTBF de 12,2 ans.

Protection EMC niveau 3

Le switch assure une protection électromagnétique renforcée : décharge électrostatique ±8 kV contact/±15 kV air (IEC 61000-4-2), transitoires rapides ±2 kV (IEC 61000-4-4), surtensions ±2 kV ligne-terre sur alimentation (IEC 61000-4-5), immunité radiofréquence 10 V/m (IEC 61000-4-3), et immunité conduite 10 V rms (IEC 61000-4-6). Protection anti-inversion de polarité intégrée.

Supervision et diagnostics

Le RHG7528-CPU-4SFP-DC intègre la fonction de port miroir pour le diagnostic réseau, sFlow pour l'analyse de trafic, Syslog pour la journalisation des événements, et RMON (groupes 1, 2, 3, 9). Deux sorties relais avec capacité de commutation 1 A à 24 VDC permettent le contrôle d'équipements externes. Le switch supporte les registres d'état Modbus/TCP pour l'intégration dans les systèmes d'automatisation.

Caractéristiques techniques

• Commutateur managé Layer 2 modulaire, format rack 1U 19 pouces
• 4 ports uplink SFP Gigabit (1000Base-X)
• 3 emplacements pour modules (jusqu'à 24 ports Gigabit selon modules)
• Double alimentation DC redondante 48-57 VDC (2x connecteurs 3 broches)
• 2 entrées alimentation PoE 48-57 VDC (connecteurs 5 broches)
• Capacité de commutation : 56 Gbps
• Débit de transfert : 41,67 Mpps
• Table MAC : 16 000 entrées
• Buffer de paquets : 1,5 Mo
• Trames jumbo : 9216 octets
• Table VLAN : 4096 entrées
• 8 files de priorité QoS
• Température de fonctionnement : -40°C à +75°C
• Humidité relative : 5 % à 95 % sans condensation
• Dimensions (L×H×P) : 440 × 44 × 340 mm
• Poids : 5 kg (sans modules)
• Certifications : EN 50155, EN 50121-4, IEC 62443-4-1, IEC 62443-4-2, UL 60950-1, FCC Part 15 Class A
• MTBF : 12,2 ans
• Garantie : 5 ans
