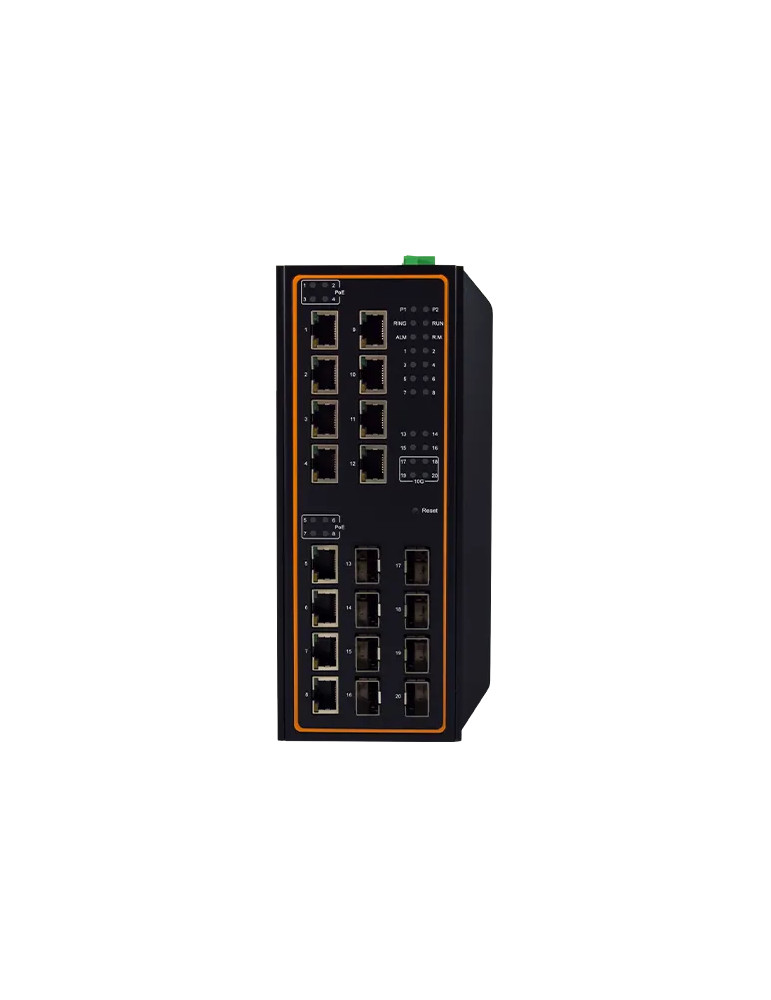

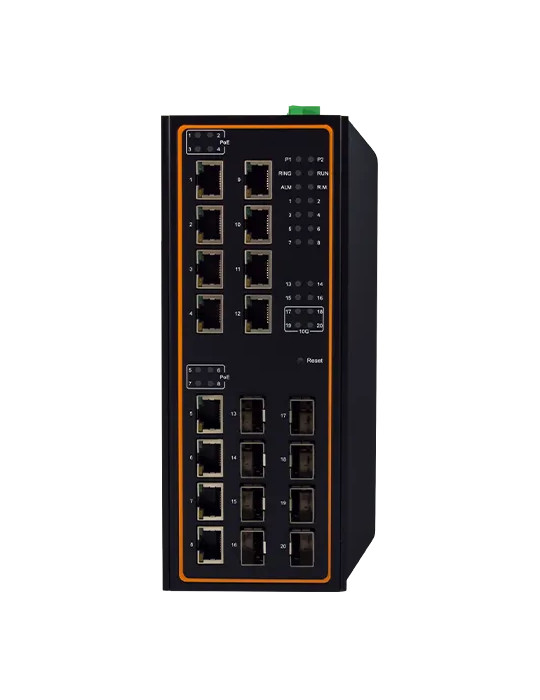

Atop EHG7520-8PoE-4SFP-410GSFP

L'Atop EHG7520-8PoE-4SFP-410GSFP est un switch Ethernet industriel managé 20 ports Gigabit haute performance conçu pour les environnements industriels exigeants. Il combine 4 ports Gigabit RJ45, 8 ports PoE/PoE+ délivrant jusqu'à 240W, 4 emplacements SFP Gigabit et 4 uplinks SFP+ 10 Gigabit dédiés. Certifié NEMA TS-2 pour les applications de contrôle du trafic et conforme IEC 62443, ce switch offre une architecture de redondance réseau avancée (ITU-T G.8032 ERPS) et une synchronisation horaire de précision (IEEE 1588v2 E2E TC matériel).

Connectivité haute densité et uplinks 10 Gigabit

Le switch dispose de 4 ports 10/100/1000BASE-T RJ45, 8 ports PoE/PoE+ 10/100/1000BASE-T (802.3af/802.3at, max 30W par port), 4 emplacements SFP 100/1000BASE-X et 4 emplacements SFP+ dédiés 1/10 Gigabit Ethernet. Cette configuration offre une capacité de commutation non-bloquante de 112 Gbps et supporte les trames jumbo jusqu'à 9216 octets.

Alimentation PoE+ haute puissance

Les 8 ports PoE+ fournissent une puissance maximale de 240W au total, avec 30W par port en 802.3at. L'alimentation nécessite une tension d'entrée de 51-57 VDC pour le mode 802.3at complet (5,2A max @ 51 VDC, consommation système max 265,2W).

Redondance réseau ultra-rapide

Le switch intègre la redondance ITU-T G.8032 ERPS Ring avec auto-rétablissement en moins de 20ms sous charge complète. Il supporte également IEEE 802.1D-2004 RSTP, STP, MSTP et MRP (Manager/Client) pour une architecture réseau hautement fiable.

Synchronisation temporelle de précision

L'EHG7520-8PoE-4SFP-410GSFP implémente IEEE 1588v2 E2E Transparent Clock matériel pour une synchronisation de précision nanoseconde, ainsi que IEEE 1588v1 OC/BC logiciel et IEEE 1588v2 OC/BC logiciel. Le NTP serveur/client et SNTP sont également disponibles.

Fonctions de gestion avancées

Interface web multitâche, console série RS-232 (RJ45), SNMP v1/v2c/v3 avec MIBs étendues (RFC 1157, 1213, 1215, 1493, 1643, 1757, 2011, 2012, 2013, 2233, 2571, 2742, 2819, 2863, 3411-3415, 2674), Telnet, SSH, HTTPS, Syslog. Supporte 4096 VLANs (802.1Q, MAC-Based, IP-Subnet-Based, Protocol-Based, QinQ), 8 files de priorité QoS, IGMP snooping v1/v2/v3 (128 groupes statiques, 256 dynamiques), port mirroring, 16k adresses MAC.

Sécurité conforme IEC 62443

Authentification 802.1X (EAP, RADIUS, TACACS+), gestion des comptes utilisateurs, politique de mots de passe, ARP spoof Prevention, DHCP snooping, IP source Guard, Dynamic ARP Inspection, ACL. Conformité IEC 62443-4-2 pour les environnements d'automatisation sécurisés.

Intégration automatisation industrielle

Registres d'état Modbus/TCP pour l'intégration dans les systèmes SCADA. MRP Manager/Client pour la redondance Media Redundancy Protocol. Profils d'automatisation compatibles.

Robustesse environnementale

• Température de fonctionnement : -40°C à +70°C
• Température de stockage : -40°C à +85°C
• Humidité relative : 5% à 95% à 55°C (sans condensation)
• Boîtier métallique SPCC IP30 avec dissipateur thermique renforcé, sans ventilateur
• Protection EMC niveau 3 : EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4
• Tests choc (MIL-STD-810G Method 516.5), chute (MIL-STD-810F Method 516.5), vibration (MIL-STD-810F Method 514.5 C-1 & C-2)
• MTBF : 20 ans

Certifications et conformité

UL 62368-1:2014, CSA C22.2 No. 62368-1-14, AS/NZS 62368:2018, EN 62368-1:2014+A11:2017, NEMA TS-2 (trafic routier), FCC Part 15 Subpart B Class A, DNV-GL maritime, conforme KEMA/DNV.GL.

Protocoles supportés

IPv4, IPv6, IGMPv1/v2/v3, IGMP Snooping, GARP, GMRP, GVRP, Modbus/TCP, sFlow, Voice VLAN, DHCP Relay/Client, BootP, TFTP, SMTP (Gmail), RMON, LLDP, UDLD, MLD.

Interfaces et connecteurs

• Alimentation : bornier à vis verrouillable 5 broches 5,08mm, protection inversion de polarité
• Console : RS-232 (RJ45)
• Relais : 2 sorties relais (1A @ 24 VDC)
• DIP switches : contrôle ring et paramétrage Profinet
• Bouton reset

Indicateurs LED

PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed RJ-45, Link SFP, PoE.

Dimensions et montage

95 x 200 x 160 mm (L x H x P), 2500 g. Montage rail DIN ou mural (kit optionnel). Boîtier rack 1U 19" compatible.

Spécifications techniques détaillées

• Capacité de commutation : 112 Gbps non-bloquant
• Mémoire tampon : 1,5 MB
• Table MAC : 16k adresses
• VLANs : 4096, VID 1-4094
• VLAN basé MAC : 512 entrées
• Groupes trunk : 4 (LACP 802.3ad)
• Groupes IGMP statiques : 128, dynamiques : 256
• Trames jumbo : 9216 octets
• Energy Efficient Ethernet : IEEE 802.3az
