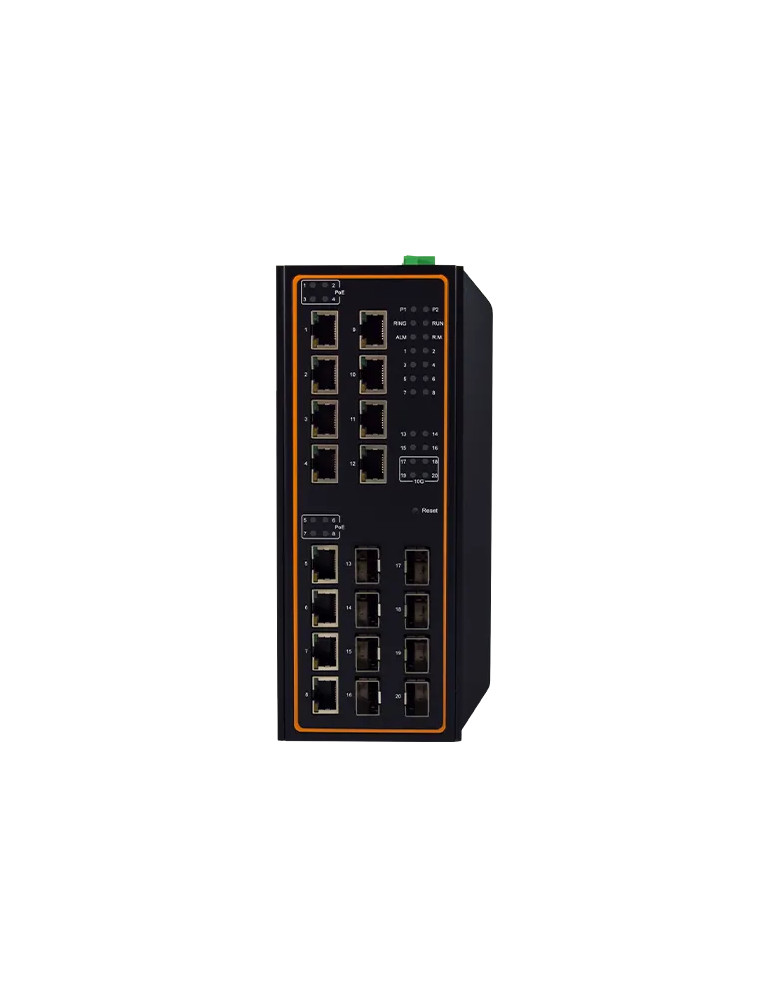

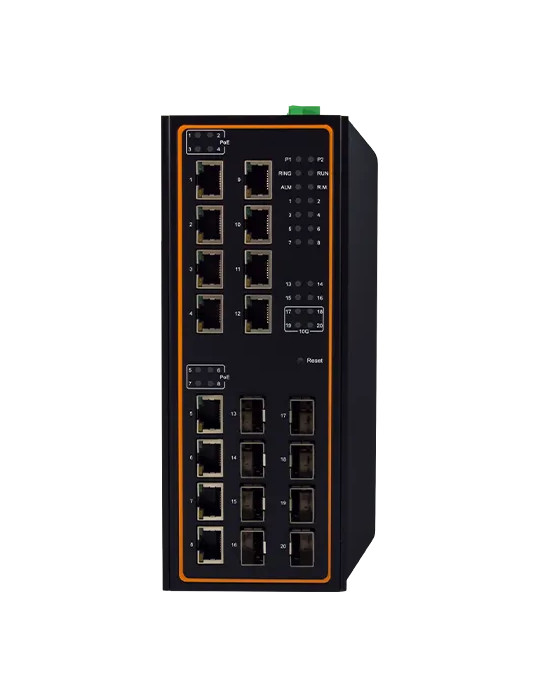

Atop EHG7520-8PoE-410GSFP Switch Gigabit 20 Ports Industriel

Atop EHG7520-8PoE-410GSFP

Name: Atop EHG7520-8PoE-410GSFP
Brand: Atop
SKU: 1P1EHG75200003G

Donnez votre avis

Switch Gigabit industriel 20 ports avec 8 ports PoE+ (240W), 4 uplinks SFP 10G, ITU-T G.8032 ERPS, -40°C à +70°C, NEMA TS-2.

Catégories : Switchs Ethernet Industriels

Description

Switch Gigabit industriel haute performance pour réseaux critiques

L'Atop EHG7520-8PoE-410GSFP est un switch Gigabit industriel managé 20 ports conçu pour les environnements exigeants nécessitant une haute disponibilité et une alimentation PoE flexible. Il associe 8 ports RJ45 10/100/1000BASE-T, 8 ports PoE+ 802.3at (jusqu'à 30W par port, 240W au total) et 4 uplinks SFP 1/10 Gigabit pour garantir connectivité et performance.

Destiné aux applications critiques telles que le contrôle de trafic urbain, les infrastructures de transport ferroviaire, l'industrie et la vidéosurveillance IP, ce switch intègre des technologies de redondance avancées (ITU-T G.8032 ERPS, RSTP, MRP Client) avec rétablissement en moins de 20 ms, assurant la continuité du réseau même en cas de défaillance.

Caractéristiques techniques principales

Architecture : switch Gigabit managé L2 20 ports
Ports cuivre : 8 ports RJ45 10/100/1000BASE-T auto-négociation + 8 ports PoE+ 802.3at (30W max par port)
Ports fibre : 4 emplacements SFP uplink 1G/10G dédiés
Budget PoE total : jusqu'à 240W (alimentation 51-57 VDC requise pour 802.3at)
Performance de commutation : 112 Gbps non-bloquant
Table MAC : 16k adresses
VLAN : 4096 VLAN, MAC-Based VLAN (512), IEEE 802.1Q, Port-Based VLAN
Redondance : ITU-T G.8032 ERPS Ring, IEEE 802.1D-2004 RSTP, STP, MSTP, MRP Client, Compatible Ring/Chain, U-Ring
Synchronisation temps : IEEE 1588v2 PTP E2E Transparent Clock (hardware), NTP Server/Client, SNTP
QoS : 8 files prioritaires, QoS par port ou par VLAN
IGMP : IGMPv1/v2/v3, IGMP Snooping (128 groupes statiques, 256 dynamiques)
Sécurité : IEEE 802.1X, RADIUS, TACACS+, ARP spoof Prevention, DHCP snooping, IP source Guard, Dynamic ARP Inspection, conformité IEC 62443-4-2
Administration : SNMPv1/v2c/v3, HTTP/HTTPS, Telnet, SSH, RMON, Syslog, Modbus/TCP, interface console RS232 (RJ45)
Indicateurs LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed RJ-45, Link SFP, PoE

Fonctionnalités avancées

Trunk Group : 4 groupes, IEEE 802.3ad LACP
Mirror port : surveillance et diagnostic réseau
sFlow : échantillonnage du trafic réseau
Voice VLAN : priorisation du trafic VoIP
QinQ : double marquage VLAN pour opérateurs
Jumbo Frame : jusqu'à 9216 octets
Protocoles de configuration : DHCP Relay/Client, BootP, TFTP
Relais sorties : 2 sorties relais (1A @ 24 VDC)

Alimentation et environnement

Tension d'entrée : 9-57 VDC (sans PoE), 45-57 VDC (mode 802.3af), 51-57 VDC (mode 802.3at)
Courant max : 5,2 A @ 51 VDC (8 ports PoE à 30W chacun)
Consommation max système : 265,2 W @ 51 VDC (PoE actif)
Connecteur : bornier verrouillable 5 broches 5,08mm
Protection polarité inversée : oui
Température de fonctionnement : -40°C à +70°C
Température de stockage : -40°C à +85°C
Humidité relative : 5% à 95% (sans condensation, 55°C)
Boîtier : métal IP30 SPCC avec dissipateur thermique, sans ventilateur

Certifications et conformité

Sécurité : UL 62368-1, CSA C22.2 No. 62368-1-14, AS/NZS 62368:2018, EN 62368-1:2014+A11:2017
Contrôle de trafic : NEMA TS-2
CEM : FCC Part 15 Subpart B Class A, EN 55032, EN 55024, EN 61000-3-2, EN 61000-3-3, EN 61000-6-2, EN 61000-6-4
Maritime : DNV-GL
Immunité EMC Niveau 3 : ESD ±6kV contact/±8kV air, EFT ±2kV DC/±1kV signal, Surge ±2kV terre, RS 10V/m, CS 10V rms, PFMF 30V/m
Robustesse : MIL-STD-810G Method 516.5 (choc, chute), MIL-STD-810F Method 514.5 C-1 & C-2 (vibration)
RoHS II : conforme
MTBF : 20 ans

Installation et dimensions

Format : boîtier métal IP30 avec dissipateur thermique
Dimensions (L x H x P) : 95 x 200 x 160 mm
Poids : 2500 g
Montage : rail DIN, mural (kit optionnel)
Accessoires inclus : DIP switches (contrôle anneau, configuration Profinet), bouton reset, console RS232 (RJ45)
