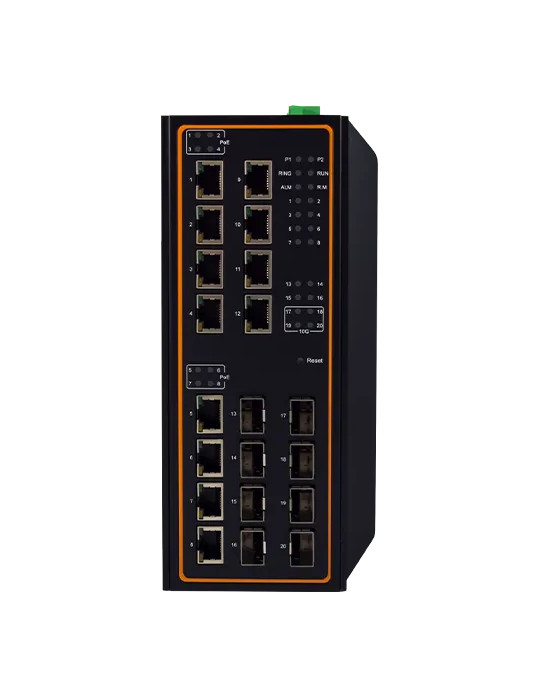

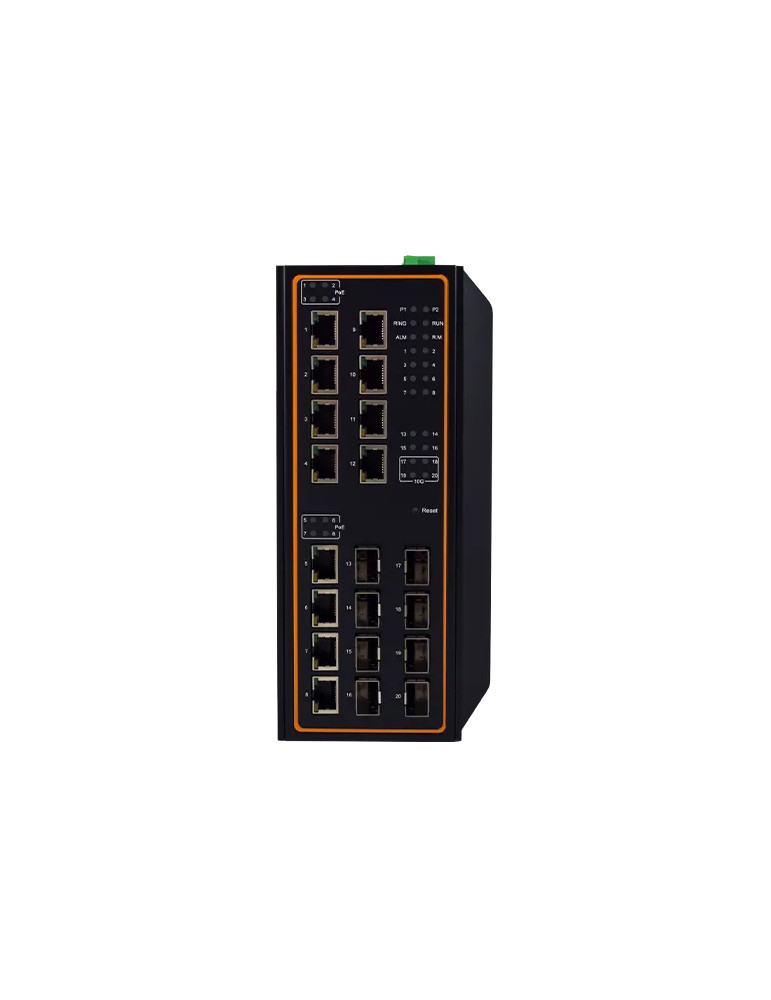

Atop EHG7520-4PoE-4SFP-410GSFP

Le switch Atop EHG7520-4PoE-4SFP-410GSFP associe haute performance et flexibilité pour les infrastructures industrielles exigeantes. Avec 8 ports Gigabit Ethernet RJ45 dont 4 ports PoE+ 802.3at (30W par port, budget total 240W), 4 emplacements SFP Gigabit et 4 uplinks SFP+ 10 Gigabit dédiés, ce switch managé offre une architecture réseau évolutive pour les applications critiques en environnement industriel sévère.

Connectivité étendue et alimentation PoE+ intégrée

Ce modèle dispose de 8 ports 10/100/1000BASE-T RJ45 auto-négociés, dont 4 ports PoE+ (Power over Ethernet) conformes IEEE 802.3af/at délivrant jusqu'à 30W par port. Le budget PoE total de 240W permet d'alimenter caméras IP, bornes Wi-Fi ou téléphones VoIP directement via le câblage réseau. Les 4 emplacements SFP Gigabit 100/1000BASE-X offrent une connectivité fibre optique flexible (multimode ou monomode selon les transceivers installés). Les 4 uplinks SFP+ dédiés supportent des transceivers 1G ou 10G pour interconnecter le backbone réseau à très haut débit.

Performance et capacité de commutation

Le switch déploie un fabric de commutation non-bloquant de 112 Gbps et une capacité de transfert de 83,3 Mpps (millions de paquets par seconde). La table d'adresses MAC de 16 000 entrées, le buffer de paquets de 1,5 MB et le support de trames Jumbo jusqu'à 9216 octets assurent un traitement efficace du trafic réseau. Le switch gère 8 files de priorité QoS, 4096 VLAN et supporte 128 groupes IGMP statiques ainsi que 256 groupes IGMP dynamiques pour une gestion avancée du multicast.

Redondance réseau et récupération rapide

L'EHG7520-4PoE-4SFP-410GSFP intègre plusieurs protocoles de redondance : ITU-T G.8032 ERPS Ring, IEEE 802.1D-2004 STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, MRP (Manager/Client), U-Ring et Compatible Ring/Chain. Ces mécanismes garantissent une auto-récupération en moins de 20 ms sur charge complète, assurant une disponibilité réseau maximale pour les applications industrielles critiques.

Synchronisation temporelle de précision

Le switch supporte IEEE 1588v2 Precision Time Protocol (PTP) en mode Transparent Clock (TC) E2E matériel, ainsi que les modes Ordinary Clock (OC) et Boundary Clock (BC) logiciels. Il intègre également les protocoles NTP Server/Client et SNTP pour la synchronisation réseau standard, répondant aux exigences des applications nécessitant une horloge précise (automation, vidéosurveillance synchronisée, télécommunications).

Gestion réseau intelligente

L'interface Web HTTPS offre une configuration intuitive et sécurisée. Le switch supporte SNMPv1/v2c/v3, Telnet, SSH, Syslog, RMON, LLDP, ainsi que Modbus/TCP pour l'intégration dans les systèmes d'automatisation industrielle. Les fonctionnalités avancées incluent : QoS par port ou par VLAN, VLAN multiples (802.1Q, port-based, MAC-based, IP-subnet-based, protocol-based), QinQ, mirroring de port, port trunking avec LACP (IEEE 802.3ad), IGMP snooping v1/v2/v3, MLD, et sFlow pour l'analyse du trafic réseau.

Sécurité conforme IEC 62443-4-2

Le switch implémente des fonctions de sécurité conformes à la norme IEC 62443-4-2 pour les systèmes de contrôle industriel : authentification 802.1X, EAP, RADIUS, TACACS+, contrôle d'accès par liste ACL, prévention du spoofing ARP, DHCP snooping, IP Source Guard, Dynamic ARP Inspection, gestion des comptes utilisateurs avec politique de mots de passe renforcée. Ces mécanismes protègent le réseau contre les intrusions et les accès non autorisés.

Robustesse industrielle extrême

Conçu pour les environnements industriels sévères, l'EHG7520-4PoE-4SFP-410GSFP fonctionne de -40°C à +70°C sans ventilation (fanless). Le boîtier métal SPCC IP30 avec dissipateur thermique intégré assure une dissipation passive de la chaleur. Le switch est certifié UL62368-1:2014, CE/FCC, NEMA TS-2 (applications de contrôle trafic routier) et conforme DNV.GL (applications maritimes). Il résiste aux chocs et vibrations selon MIL-STD-810 et offre une protection EMC niveau 3 (IEC 61000-4-2/3/4/5/6/8) avec décharges électrostatiques jusqu'à ±8 kV (air) et ±6 kV (contact), surtensions ±2 kV ligne-terre sur alimentation.

Alimentation flexible et protection

L'alimentation s'effectue via une entrée 45-57 VDC (mode 802.3af) ou 51-57 VDC (mode 802.3at) sur bornier verrouillable 5 broches 5,08 mm. La protection contre l'inversion de polarité évite les dommages en cas d'erreur de câblage. La consommation maximale atteint 148,5W à 45 VDC (8 ports PoE à 15,4W chacun) ou 265,2W à 51 VDC (8 ports PoE+ à 30W chacun). Deux sorties relais (1A @ 24 VDC) permettent le pilotage d'alarmes externes.

Installation et indicateurs

Le boîtier compact (95 × 200 × 160 mm, 2,5 kg) se monte sur rail DIN ou en applique murale (kit optionnel). Les LED frontales indiquent l'état des alimentations PWR1/PWR2, alarme, run, ring, ring master, liaison/vitesse des ports RJ45, liaison SFP et état PoE. Une console RS232 (RJ45) permet la configuration locale. Les DIP switches configurent le contrôle de ring et les paramètres Profinet. Un bouton reset facilite la réinitialisation.

Normes et certifications

• IEEE 802.3 (10BaseT), 802.3u (100BaseT), 802.3ab (1000BaseT), 802.3z (1000BaseX), 802.3ae (10 Gigabit Ethernet Fiber)
• IEEE 802.3af/at (PoE/PoE+), 802.3az (Energy Efficient Ethernet), 802.3x (Flow Control), 802.3ad (LACP)
• IEEE 802.1D-2004 (STP), 802.1w (RSTP), 802.1s (MSTP), 802.1Q (VLAN), 802.1p (CoS), 802.1X (Authentification)
• ITU-T G.8032 ERPS Ring, IEEE 1588v1/v2 PTP
• Sécurité : IEC 62443-4-2, UL62368-1:2014, CSA C22.2 No. 62368-1-14, EN62368-1:2014+A11:2017
• EMC : FCC Part 15 Class A, EN 55032, EN 55024, EN 61000-6-2/6-4
• Trafic : NEMA TS-2
• Maritime : DNV-GL, conforme KEMA
• Chocs/vibrations : MIL-STD-810G Method 516.5, MIL-STD-810F Method 514.5
• RoHS II, MTBF 20 ans

Applications typiques

Automation industrielle (IIoT), contrôle-commande SCADA, vidéosurveillance IP haute résolution, réseaux de transport intelligents (ITS), contrôle de trafic routier (NEMA TS-2), installations maritimes et offshore, smart cities, postes de transformation électrique (substations), télécommunications, infrastructures critiques nécessitant haute disponibilité, redondance réseau et synchronisation temporelle précise.
