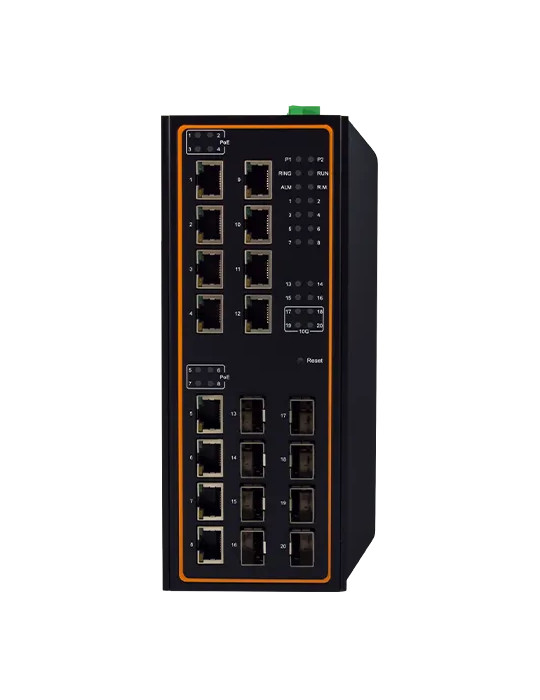

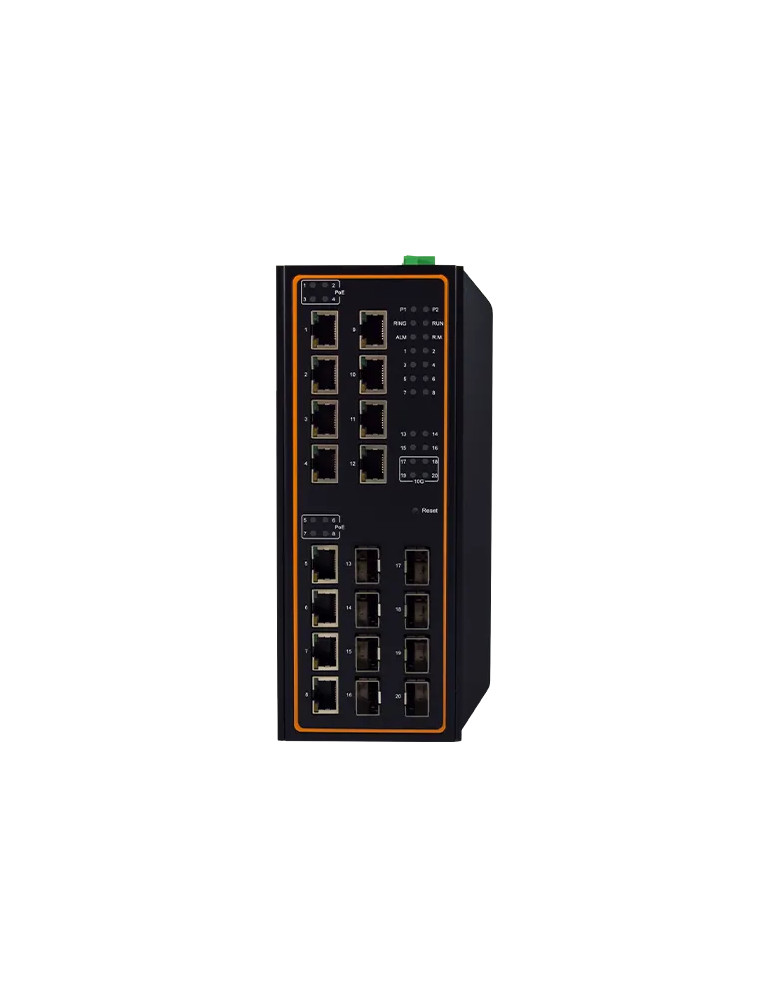

Atop EHG7520-4PoE-410GSFP

Le switch industriel Atop EHG7520-4PoE-410GSFP offre une solution réseau complète pour les infrastructures industrielles exigeantes. Avec sa combinaison de 12 ports Gigabit Ethernet, 4 ports PoE+ et 4 ports uplink 10 Gigabit SFP+, ce switch managed apporte connectivité et puissance sur un réseau de 20 ports au total.

Configuration ports et alimentation PoE

Ce modèle dispose de 12 ports 10/100/1000Base-T auto-négociés et 4 ports PoE/PoE+ (802.3af/802.3at) délivrant jusqu'à 30W par port avec un budget total de 240W. Les 4 ports uplink SFP+ supportent des débits de 1 ou 10 Gigabit. L'alimentation s'effectue par bornier verrouillable 5 broches (5,08 mm) avec protection contre les inversions de polarité.

Performances et gestion réseau avancée

Le switch offre un commutateur non-bloquant de 112 Gbps avec une table MAC de 16k entrées, 4096 VLAN et un buffer de 1,5 MB. Il supporte 8 files de priorité QoS, IGMP snooping (128 groupes statiques, 256 dynamiques), port mirroring, trunking LACP, VLAN (802.1Q, par port, MAC, IP-subnet, protocole), QinQ, et trames jumbo jusqu'à 9216 octets.

Redondance et synchronisation temporelle

La redondance réseau est assurée par ITU-T G.8032 ERPS Ring, RSTP, STP, MSTP, MRP (Manager/Client), Compatible Ring/Chain et U-Ring avec auto-récupération en moins de 20ms. La synchronisation temporelle est garantie par NTP/SNTP et IEEE 1588v2 PTP (Transparent Clock E2E matériel).

Sécurité conforme IEC 62443-4-2

Le switch intègre des fonctions de sécurité conformes IEC 62443 : authentification 802.1x (EAP, RADIUS, TACACS+), prévention ARP spoofing, DHCP snooping, IP Source Guard, Dynamic ARP Inspection, ACL et gestion des comptes utilisateurs avec politique de mots de passe.

Robustesse industrielle et certifications

Conçu pour des températures de -40 à +70°C, le boîtier métallique IP30 sans ventilateur garantit un fonctionnement fiable en environnement EMC sévère (Niveau 3). Le switch est certifié UL62368-1, CE/FCC, NEMA TS-2 (contrôle trafic), conforme KEMA/DNV.GL maritime, et résiste aux chocs (MIL-STD-810G 516.5), vibrations (MIL-STD-810F 514.5) et chutes. MTBF : 20 ans.

Protocoles et interfaces

Protocoles supportés : IPv4, IPv6, SNMPv1/v2c/v3, SNMP Inform, Telnet, SSH, DHCP Relay/Client, TFTP, SMTP (Gmail), RMON, HTTP, HTTPS, Syslog, LLDP, Modbus/TCP, UDLD, MLD, sFlow, Voice VLAN. Console RS232 (RJ45), 2 relais de sortie (1A @ 24 VDC), indicateurs LED (alimentation, alarme, état, anneau, lien/vitesse, PoE), bouton reset et DIP switches pour contrôle anneau.

Installation et dimensions

Montage rail DIN ou mural (kit optionnel). Dimensions : 95 x 200 x 160 mm. Poids : 2500 g. Humidité relative : 5 à 95% (sans condensation à 55°C).
