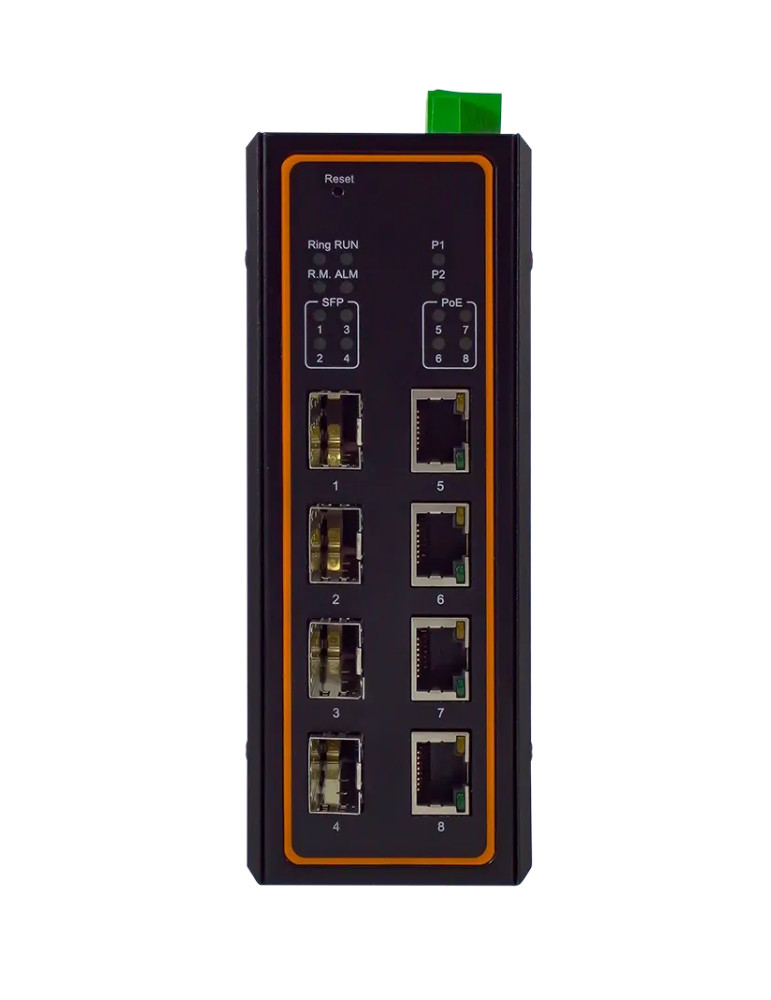

Atop EHG7508

L'Atop EHG7508 répond aux exigences des installations industrielles nécessitant une connectivité Gigabit fiable dans un environnement sévère. Certifié Profinet CC-B v2.33, ce switch manageable assure l'interconnexion des équipements d'automatisme avec des fonctions avancées de redondance réseau et de sécurité conformes à IEC62443-4-2.

Connectivité Gigabit et architecture réseau

Le switch dispose de 8 ports 10/100/1000BASE-T(X) RJ45 avec auto-négociation. La table d'adresses MAC de 16 000 entrées et le buffer de paquets de 1,5 Mo garantissent des performances élevées. Le protocole de contrôle de flux IEEE 802.3x prévient la perte de paquets lors des pics de trafic.

Redondance et topologies réseau

L'EHG7508 supporte les protocoles de redondance ERPS (ITU-T G.8032), RSTP, MSTP et MRP (Manager/Client). Les anneaux compatibles (Compatible Ring/Chain, U-Ring) permettent d'intégrer le switch dans des infrastructures existantes sans modifier la topologie réseau. Cette architecture garantit la continuité de service lors de ruptures de liaison.

Automatisme industriel et Profinet

La certification Profinet CC-B v2.33 assure la compatibilité avec les automates et équipements d'automatisme. Le switch intègre IEEE 1588v2 PTP en mode Transparent Clock pour la synchronisation temporelle matérielle avec une précision nanoseconde. Le support Modbus/TCP facilite l'intégration dans les architectures de contrôle-commande.

Sécurité réseau et contrôle d'accès

Les fonctions de sécurité conformes à IEC62443-4-2 incluent l'authentification 802.1x, RADIUS, TACACS+, la prévention ARP spoofing, DHCP snooping, IP Source Guard et Dynamic ARP Inspection. Les politiques de comptes utilisateurs et mots de passe renforcent le contrôle d'accès au switch.

VLAN et qualité de service

Le switch supporte jusqu'à 4096 VLANs (VID 1 à 4094) avec VLAN tagging 802.1Q, 512 VLANs basés MAC, VLANs par sous-réseau IP, par protocole et QinQ. Les 8 files de priorité et le marquage 802.1p garantissent la qualité de service pour les flux critiques (Voice VLAN supporté).

Supervision SNMP et gestion réseau

Le switch intègre SNMPv1/v2c/v3 avec SNMP Inform, MIB-II, IF-MIB, BRIDGE-MIB et RMON (groupes 1, 2, 3, 9). La gestion s'effectue via HTTP/HTTPS, Telnet, SSH, console série RS232 ou utilitaire de gestion Windows. Le protocole sFlow permet l'analyse du trafic réseau.

Alimentation et protection

L'alimentation s'effectue via connecteur terminal bloc 5 broches 5,08 mm avec double entrée redondante. La plage d'entrée est de 9 à 57 VDC. La consommation maximale atteint 12,6 W à 9 VDC. La protection contre l'inversion de polarité est intégrée.

Robustesse et certifications industrielles

Le boîtier aluminium IP30 résiste aux températures de -20°C à 70°C en fonctionnement. Les certifications EN50155 et EN50121-4 valident l'usage ferroviaire. La conformité NEMA TS-2 autorise le déploiement dans les applications de contrôle du trafic routier. Le MTBF atteint 16,89 ans.

Tests de compatibilité électromagnétique

Le switch a subi les tests IEC 61000-4 : décharge électrostatique ±6 kV contact (niveau 3), immunité aux champs électromagnétiques 10 V/m (niveau 3), transitoires électriques rapides ±2 kV sur alimentation (niveau 3), onde de choc ±2 kV sur signal (niveau 3), et immunité aux champs magnétiques 30 V/m (niveau 4).

Installation et montage

Le switch se fixe sur rail DIN (montage mural optionnel avec kit WMK-450). Les dimensions sont de 54 × 113 × 145 mm pour un poids de 800 g. Les interrupteurs DIP permettent le réglage du contrôle d'anneau et des paramètres Profinet.

• 8 ports 10/100/1000BASE-T(X) RJ45 auto-négociation
• Table MAC 16 000 entrées, buffer 1,5 Mo, jumbo frames 9216 octets
• Redondance ERPS (ITU-T G.8032), RSTP, MSTP, MRP Manager/Client
• Certification Profinet CC-B v2.33, IEEE 1588v2 PTP Transparent Clock
• 4096 VLANs (802.1Q, MAC, IP subnet, protocole, QinQ), 8 files de priorité
• Sécurité IEC62443-4-2 : 802.1x, RADIUS, TACACS+, ARP spoofing prevention
• SNMPv1/v2c/v3 avec RMON, HTTP/HTTPS, SSH, console RS232
• Alimentation 9-57 VDC, double entrée redondante, protection inversion polarité
• Température -20°C à 70°C, certifications EN50155, EN50121-4, NEMA TS-2
• Boîtier IP30 aluminium, montage rail DIN, 54 × 113 × 145 mm, 800 g
