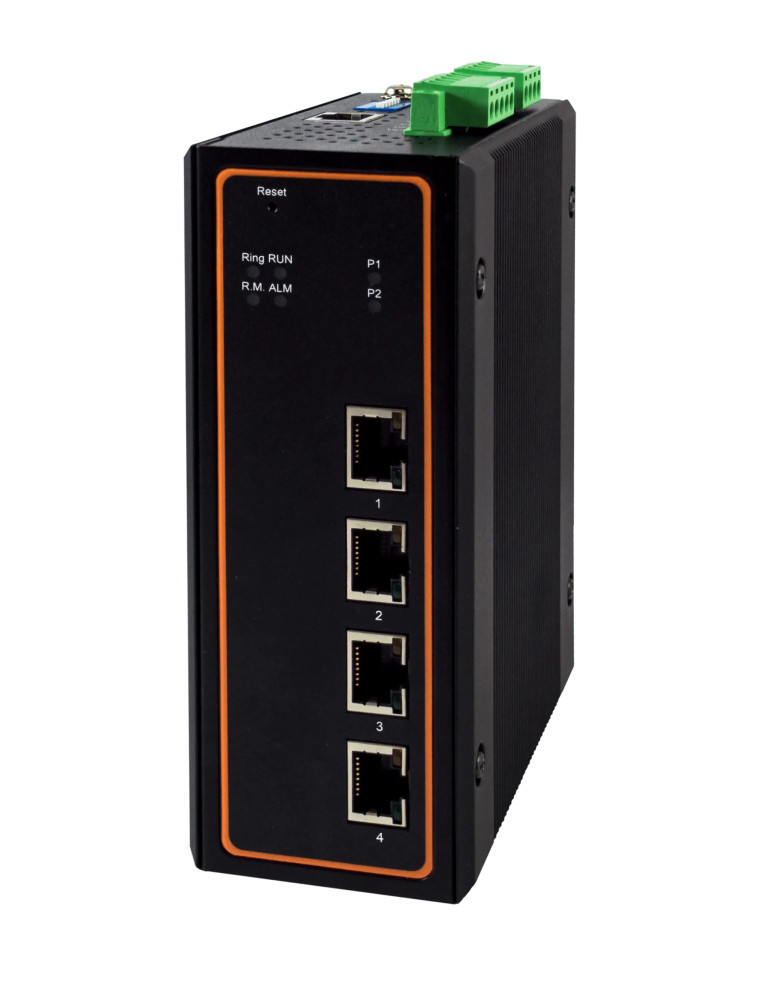

Atop EHG7504-2SFP

Switch Ethernet Gigabit managé industriel 4 ports avec double liaison fibre optique

L'Atop EHG7504-2SFP est un switch Ethernet Gigabit managé de classe industrielle conçu pour les environnements exigeants. Il combine 2 ports cuivre 10/100/1000Base-T RJ45 et 2 emplacements SFP 1000Base-X pour assurer des connexions réseau fiables et rapides, même en conditions difficiles. Ce modèle s'intègre dans la série EHG7504, certifiée UL, CE, FCC et NEMA TS-2, ce qui autorise son utilisation dans les applications de contrôle du trafic routier.

Grâce à son boîtier aluminium IP30 compact et son montage sur rail DIN, l'EHG7504-2SFP trouve sa place dans les armoires industrielles et les infrastructures réseau nécessitant un encombrement réduit. Il dispose de deux blocs de connexion à bornes à vis pour des entrées d'alimentation redondantes avec protection contre l'inversion de polarité, permettant la mise en place d'un système d'alarme autonome.

Protocoles de redondance et compatibilité réseau

L'EHG7504-2SFP prend en charge plusieurs protocoles de redondance avancés : ERPS (ITU-T G.8032), RSTP, STP, ainsi que MRP (Manager/Client). Ces mécanismes garantissent la continuité de service en cas de défaillance temporaire du réseau. La gestion d'anneaux compatibles multiples facilite l'extension des infrastructures existantes sans perturber la topologie ni les schémas de fonctionnement en place.

Certifié Profinet CC-B v2.33 avec fichier GSDML disponible, ce switch s'intègre parfaitement dans les environnements d'automatisation et d'IoT industriel. Il supporte également le protocole IEEE 1588v2 en mode Transparent Clock matériel pour la synchronisation temporelle de précision, ainsi que Modbus/TCP pour la supervision de l'état de l'appareil.

Gestion avancée et sécurité conforme IEC62443

L'EHG7504-2SFP offre des fonctionnalités de gestion complètes : VLAN (802.1Q, basés sur port, MAC, sous-réseau IP, protocole), QoS avec 8 files de priorité, IGMP snooping v1/v2/v3, agrégation de liens (LACP/Trunk), sFlow, et ACL. Il dispose d'une console série RS232 (connecteur RJ45), d'interfaces web HTTP/HTTPS, ainsi que de la gestion via SNMP v1/v2c/v3, Telnet, SSH, et client NTP.

Les fonctions de sécurité incluent l'authentification 802.1x avec EAP, RADIUS et TACACS+, la prévention de l'usurpation ARP, le DHCP snooping, IP Source Guard et Dynamic ARP Inspection. Ces mécanismes, conformes à la norme IEC62443-4-2, permettent d'identifier, d'authentifier et d'autoriser les utilisateurs de manière rigoureuse.

Environnement opérationnel industriel

L'EHG7504-2SFP fonctionne sur une plage de température étendue de -20 à 70°C, avec une alimentation de 9 à 57 VDC (via blocs de connexion à bornes à vis 5 broches 5,08 mm verrouillables). Il a été testé selon les normes environnementales industrielles (chocs, vibrations, chutes conformes MIL-STD-810) et dispose des certifications EN50155 et EN50121-4 pour les applications ferroviaires et en bordure de voie.

Le switch intègre 2 sorties relais (capacité de courant 1A @ 24 VDC) pour la gestion d'alarmes externes. Il dispose également de switchs DIP pour le contrôle d'anneau et les paramètres Profinet, ainsi que d'un bouton de réinitialisation. Les LED frontales permettent de visualiser l'état de l'alimentation (PWR1, PWR2), les alarmes, le fonctionnement (Run), l'anneau (Ring, Ring Master), ainsi que les liaisons et vitesses des ports RJ45, SFP.

Performances réseau et capacités de commutation

L'EHG7504-2SFP dispose d'une table MAC de 16 000 entrées, d'une mémoire tampon de paquets de 1,5 Mo et prend en charge les trames Jumbo jusqu'à 9 216 octets. Il gère jusqu'à 4 096 VLAN, 512 VLAN basés sur MAC, 4 groupes d'agrégation (Trunk), 128 groupes IGMP statiques et 256 groupes IGMP dynamiques.

Les protocoles pris en charge incluent IPv4, IPv6, IGMPv1/v2/v3, GARP, GMRP, GVRP, SNMPv1/v2c/v3 (avec Inform), ICMP, TFTP, SMTP (y compris Gmail), RMON, Syslog, LLDP, UDLD, QinQ, MLD, DHCP Relay Agent, et Voice VLAN. Le switch supporte également les standards IEEE 802.3x (contrôle de flux), 802.3ad (agrégation de liens avec LACP) et 802.3az (Energy Efficient Ethernet).

Caractéristiques techniques

• 2 ports 10/100/1000Base-T(X) RJ45 auto-négociation
• 2 emplacements SFP 1000Base-X pour fibre optique
• Alimentation : 9-57 VDC (blocs de connexion à bornes à vis 5 broches 5,08 mm verrouillables)
• Protection contre l'inversion de polarité
• Consommation maximale : 12,6 W @ 9 VDC
• Température de fonctionnement : -20 à 70°C
• Humidité relative ambiante : 5 à 95 % (sans condensation @ 55°C)
• Boîtier aluminium IP30
• Dimensions (L x H x P) : 54 x 113 x 145 mm
• Poids : 800 g
• Montage : rail DIN, fixation murale (kit en option)
• Console : RS232 (connecteur RJ45)
• 2 sorties relais (1A @ 24 VDC)
• Switchs DIP pour contrôle d'anneau et paramètres Profinet
• Bouton de réinitialisation
• LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed RJ-45, Link SFP

Certifications et conformité

• Sécurité : UL 60950-1 2ème éd., CSA C22.2 No.60950-1-07 2ème éd., CB (IEC/EN62368-1 & IEC/EN60950-1)
• CEM : FCC Part 15 Subpart B Class A, EN 55032, EN 55024, EN 61000-3-2, EN 61000-3-3, EN 61000-6-2, EN 61000-6-4
• Contrôle du trafic : NEMA TS-2
• Ferroviaire : EN50155, EN50121-4
• Tests IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8 (PFMF), IEC 61000-4-11 (DIP)
• Chocs, vibrations, chutes : MIL-STD-810G Method 516.5, MIL-STD-810F Method 516.5, MIL-STD-810F Method 514.5 C-1 & C-2
• RoHS II : conforme
• MTBF : 16,89 ans
• Garantie : 5 ans
• Profinet : CC-B v2.33 certifié
