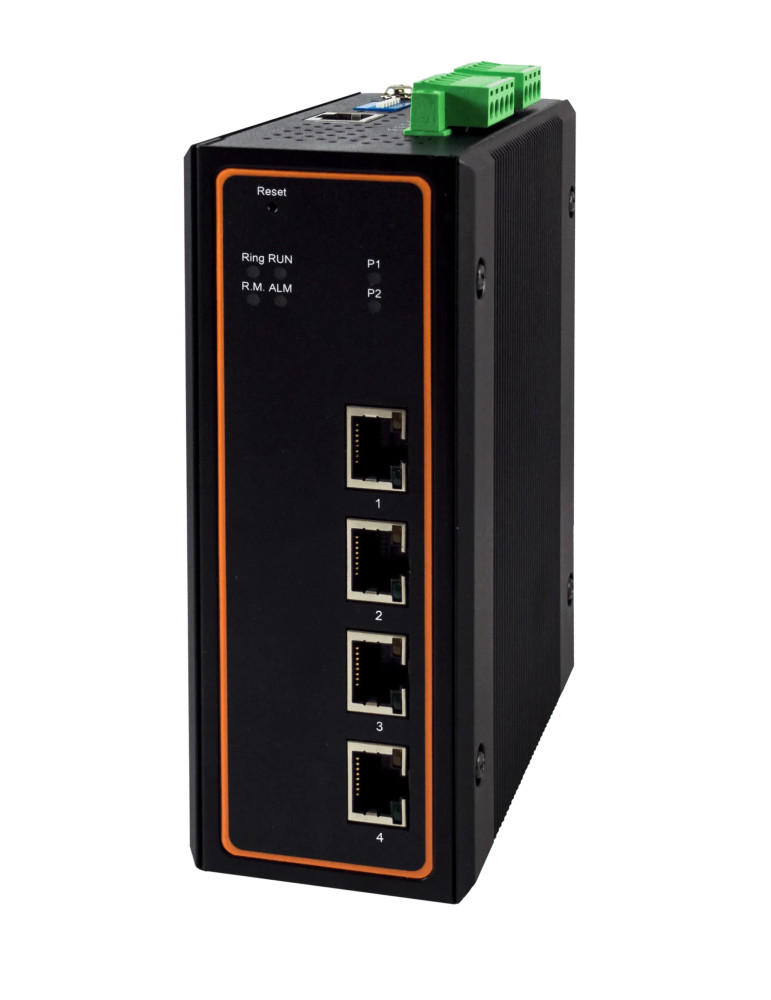

Atop EHG7504

Le switch administrable Atop EHG7504 offre 4 ports Gigabit Ethernet 10/100/1000Base-T dans un boîtier compact montable sur rail DIN. Conçu pour les environnements industriels exigeants, ce switch administrable assure une connectivité réseau rapide et fiable avec des fonctionnalités avancées de redondance et de supervision.

Connectivité et performance réseau

• 4 ports 10/100/1000Base-T RJ45 auto-négociation
• Table d'adresses MAC : 16 000 entrées
• Mémoire tampon de paquets : 1,5 MB
• Support des trames Jumbo jusqu'à 9216 octets
• 8 files d'attente prioritaires pour la QoS

Redondance et haute disponibilité

• Protocoles de redondance : ITU-T G.8032 ERPS, RSTP, MSTP, STP
• MRP (Manager/Client) pour les réseaux d'automatisme
• Compatible Ring/Chain et U-Ring
• Temps de convergence rapide en cas de rupture réseau
• 2 sorties relais avec capacité de commutation 1A @ 24 VDC

Certifications Profinet et automatisme

• Certifié Profinet CC-B v2.33
• Fichier GSDML fourni
• IEEE 1588v2 Precision Time Protocol Transparent Clock matériel
• Support Modbus/TCP avec registres d'état dispositif
• Protocoles MQTT, SNMP v1/v2c/v3

Gestion et sécurité réseau

• 4096 VLAN (IEEE 802.1Q)
• VLAN basé sur MAC (512 entrées), IP subnet, protocole
• ACL et QinQ
• Fonctions de sécurité conformes IEC62443-4-2
• IEEE 802.1x pour l'authentification
• RADIUS, TACACS+, ARP spoof Prevention
• DHCP snooping, IP source Guard, Dynamic ARP Inspection

Supervision et diagnostic

• SNMP v1/v2c/v3, SNMP Inform, RMON groupes 1,2,3,9
• LLDP, sFlow pour la supervision du trafic
• Port miroir pour l'analyse réseau
• Syslog pour la journalisation des événements
• Interface console RS232 (connecteur RJ45)

Synchronisation temporelle

• IEEE 1588v1 OC/BC (logiciel)
• IEEE 1588v2 TC (matériel, précision nanoseconde)
• IEEE 1588v2 OC/BC (logiciel)
• NTP/SNTP Server/Client

Alimentation et protection

• Alimentation : 9-57 VDC
• Connecteur : bloc à bornes verrouillable 5 broches 5,08 mm
• Double entrée alimentation redondante
• Protection contre l'inversion de polarité
• Consommation maximale : 12,6 W @ 9 VDC

Construction robuste pour environnements sévères

• Boîtier aluminium IP30
• Température de fonctionnement : -20°C à +70°C
• Montage rail DIN ou mural (kit optionnel)
• Dimensions (L x H x P) : 54 x 113 x 145 mm
• Poids : 800 g
• MTBF : 16,89 ans

Certifications industrielles et sectorielles

• Certifié UL, CE, FCC, NEMA TS-2 pour applications de contrôle du trafic
• Certifié EN50155 et EN50121-4 pour applications ferroviaires et voies
• Tests environnementaux : chocs MIL-STD-810G, vibrations MIL-STD-810F
• Tests CEM : IEC 61000-4-2 (DES ±6kV contact), IEC 61000-4-4 (EFT ±2kV), IEC 61000-4-5 (Surge ±2kV)
• Conformité RoHS II

Applications

• Automatisation industrielle et contrôle-commande
• Réseaux Profinet dans l'industrie manufacturière
• Infrastructures de transport et contrôle du trafic
• Applications ferroviaires embarquées et au sol
• Réseaux redondants critiques nécessitant haute disponibilité
• Environnements à température étendue
