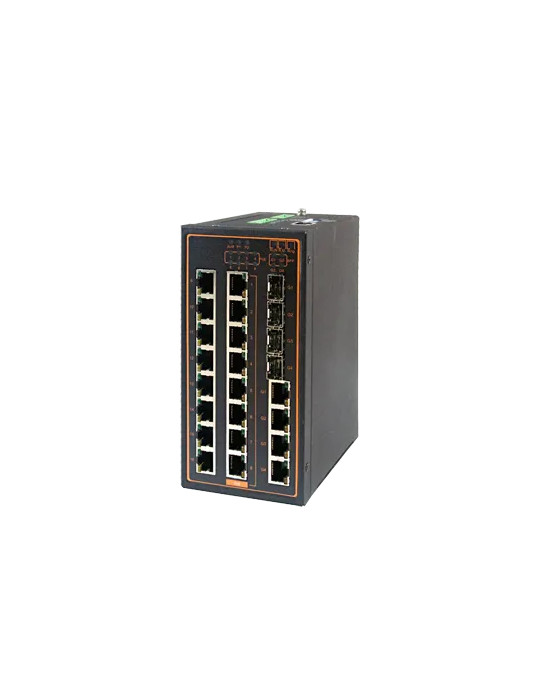

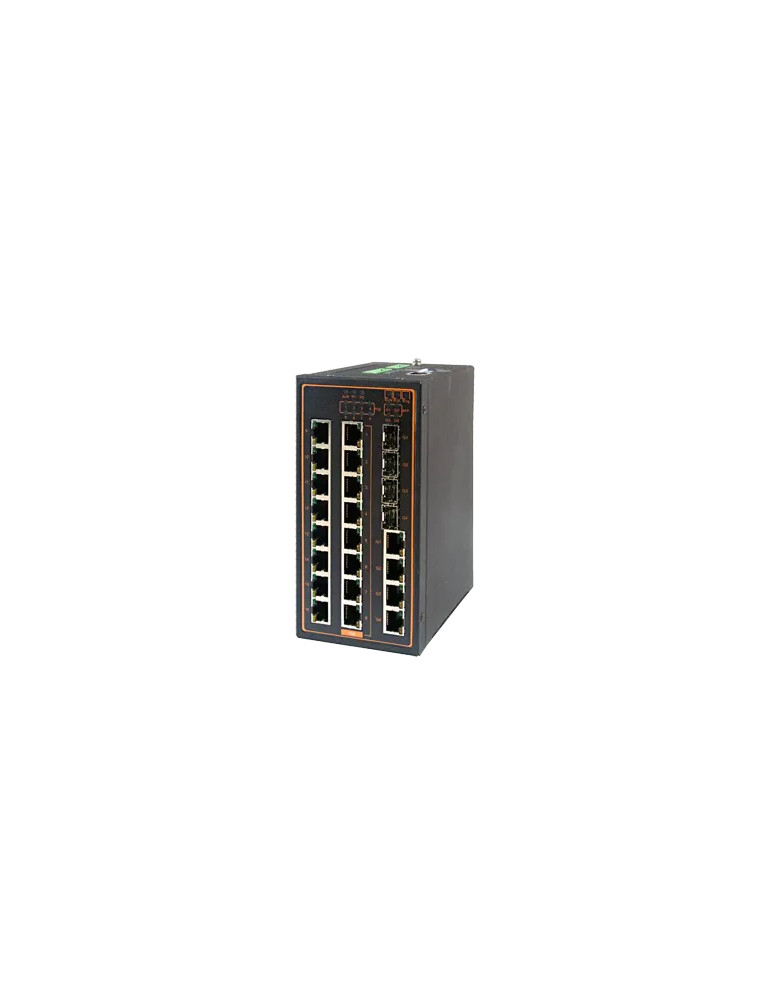

Atop EH7520-4G-8PoE-4SFP

Switch managé industriel avec 8 ports PoE et 4 ports Gigabit Combo

Le switch managé Atop EH7520-4G-8PoE-4SFP constitue un équipement robuste pour les réseaux industriels exigeants. Il fournit 16 ports Fast Ethernet 10/100BASE-T(X) dont 8 ports compatibles PoE 802.3at (30W par port), complétés par 4 ports Gigabit Combo RJ45/SFP 10/100/1000BASE-T(X). Cette configuration permet d'alimenter et de connecter des équipements IP tels que caméras, points d'accès WiFi ou téléphones VoIP tout en assurant des liaisons Gigabit Ethernet vers l'infrastructure backbone. Le boîtier métallique IP30 en montage DIN-Rail supporte une plage de température étendue de -20 à +70°C.

Redondance réseau ultrarapide et fonctions managées avancées

Le switch intègre la technologie ERPS Ring (recovery time < 20ms @ 40 switches) ainsi que les protocoles STP, RSTP et MSTP pour garantir la continuité de service. L'interface de gestion Web, Telnet, console série et utilitaire Windows facilite la configuration des VLAN 802.1Q (256 VLAN), QoS 802.1p (8 priorités), IGMP Snooping, port mirroring, Link Aggregation LACP et Access Control Lists. Une table MAC de 16k entrées et un buffer de 12 Mbit assurent des performances élevées. L'équipement répond aux normes IEC62443-4-2 pour la cybersécurité industrielle (authentification 802.1X, RADIUS, TACACS+, DHCP Snooping, Dynamic ARP Inspection).

Certification Profinet et support protocoles d'automatisme

Certifié Profinet CC-B v2.33 avec fichier GSDML fourni, le switch EH7520-4G-8PoE-4SFP s'intègre directement dans les architectures d'automatisme industriel. Il prend en charge IEEE 1588 PTP V1/V2 pour la synchronisation temporelle, Modbus/TCP, LLDP, ainsi que MRP Client. La compatibilité IPv4/IPv6, SNMPv1/v2c/v3, RMON (groupes 1,2,3,9) et Syslog permet une supervision complète. Le switch supporte également SMTP (Gmail) pour les notifications par email.

Alimentation redondante et relais de défaut

L'alimentation s'effectue via bloc à vis 5 broches : 51-57 VDC pour le mode 802.3at (5,5A max supportant jusqu'à 8 ports PoE à 30W chacun), 45-57 VDC pour le mode 802.3af, ou 9-48 VDC / 18-30 VAC pour une utilisation sans PoE. La protection contre les inversions de polarité (DC uniquement) et les entrées d'alimentation redondantes garantissent la continuité de service. Deux sorties relais (2A @ 30VDC) permettent la construction d'un système d'alarme autonome pour signaler tout défaut réseau ou d'alimentation.

Robustesse industrielle et conformité normative

Les tests ESD, EFT, Surge et immunité rayonnée répondent aux niveaux IEC 61000-4 (niveau 3 à 4 selon les tests). Les certifications UL60950-1/CSA C22.2, CB (IEC/EN62368-1 & IEC/EN60950-1), FCC Part 15 Class A, EN 61000-6-4 et EN 61000-6-2 attestent de la conformité normative. Le boîtier métallique (80 x 137,9 x 164 mm, 1,4 kg) en montage DIN-Rail accepte également un kit de fixation murale optionnel. Une console RS232 (RJ45) et un bouton de reset facilitent la configuration et la maintenance. Garantie 5 ans.

• 16 ports Fast Ethernet 10/100BASE-T(X) RJ45 auto-négociation
• 8 ports PoE 802.3at (30W par port, budget total jusqu'à 240W sous 51-57 VDC)
• 4 ports Gigabit Combo 10/100/1000BASE-T(X) ou 100BASE-FX/1000BASE-X SFP
• ERPS Ring recovery time < 20ms @ 40 switches, STP/RSTP/MSTP
• Certifié Profinet CC-B v2.33, fichier GSDML fourni, compatible Modbus/TCP
• Conformité IEC62443-4-2 (802.1X, RADIUS, TACACS+, ARP Inspection)
• 8 files de priorité QoS, 256 VLAN 802.1Q, IGMP Snooping (256 groupes statiques/dynamiques)
• IEEE 1588 PTP V1/V2, MRP Client, Link Aggregation LACP, port mirroring
• Alimentation 51-57 VDC pour PoE 802.3at (5,5A max), 45-57 VDC pour 802.3af, 9-48 VDC/18-30 VAC sans PoE
• Entrées d'alimentation redondantes avec protection d'inversion de polarité (DC)
• 2 sorties relais 2A @ 30VDC pour alarmes
• Boîtier métallique IP30, DIN-Rail, -20 à +70°C, humidité 5-95% HR non condensante
• Console RS232 RJ45, bouton reset, DIP switches contrôle Ring
• Table MAC 16k, buffer 12 Mbit, protocoles SNMPv3, IPv4/IPv6, SSH, HTTPS
• Dimensions 80 x 137,9 x 164 mm, poids 1,4 kg
• Certifications UL60950-1, CB IEC/EN62368-1, FCC Class A, EN 61000-6-4/6-2, RoHS 2
• Tests IEC 61000-4 (ESD ±8kV air, EFT ±2kV, Surge ±2kV, RS 10V/m, PFMF 30A/m)
• Garantie 5 ans
