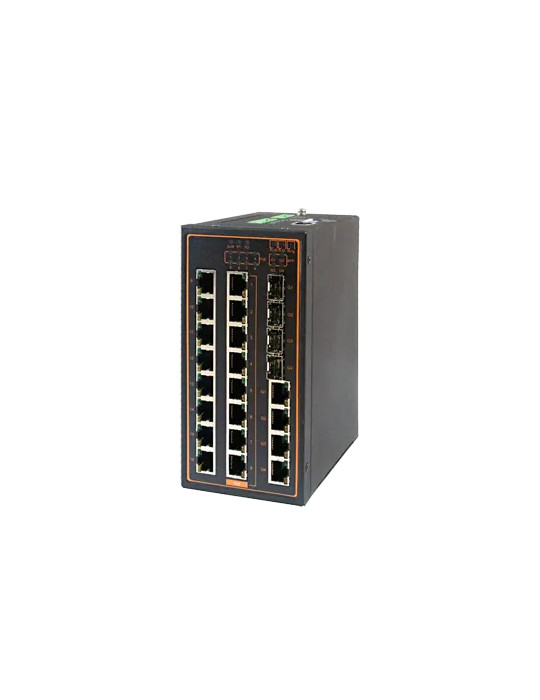

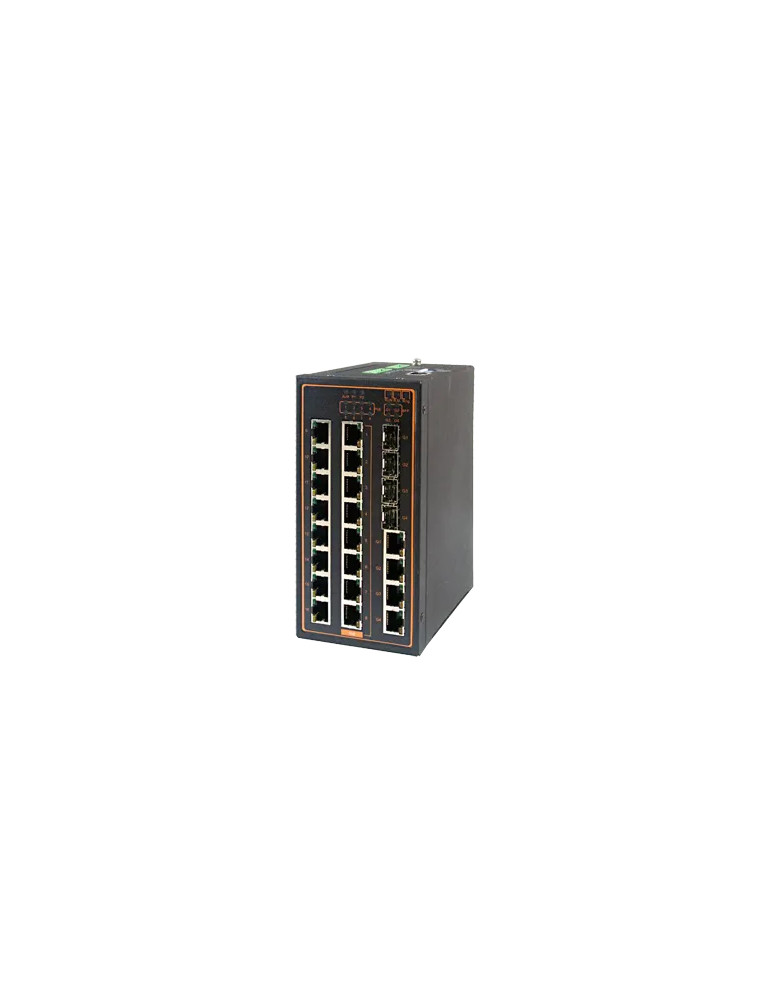

Atop EH7520-4G-4PoE-4SFP

Le switch Ethernet managé Atop EH7520-4G-4PoE-4SFP est conçu pour les environnements industriels exigeants qui nécessitent connectivité fiable, alimentation PoE et redondance réseau avancée. Avec ses 16 ports 10/100BASE-T(X), 4 ports PoE conformes aux normes 802.3af/at et 4 ports Gigabit combo (RJ-45 et SFP), ce modèle offre une flexibilité de connexion exceptionnelle pour vos équipements IP, capteurs et dispositifs terrain.

Architecture réseau redondante haute performance

Le EH7520-4G-4PoE-4SFP intègre la technologie ERPS Ring avec un temps de récupération inférieur à 20 ms sur 40 switches, garantissant une continuité de service optimale. Les protocoles STP, RSTP et MSTP renforcent la résilience de votre infrastructure réseau. Ce switch industriel dispose d'une capacité de commutation élevée et d'une mémoire tampon de 12 Mbit pour gérer efficacement les pics de trafic.

Alimentation PoE pour équipements IP

Quatre ports PoE 802.3af (15,4 W par port) ou 802.3at (30 W par port) permettent d'alimenter directement vos caméras IP, points d'accès Wi-Fi et téléphones VoIP sans nécessiter de câblage électrique supplémentaire. Cette fonctionnalité simplifie considérablement le déploiement et réduit les coûts d'installation.

Connectivité Gigabit combo flexible

Les 4 ports Gigabit 10/100/1000BASE-T(X) combo avec emplacements SFP permettent de connecter des liaisons fibre optique 100BASE-FX ou 1000BASE-X selon vos besoins. Cette architecture hybride offre la souplesse nécessaire pour étendre votre réseau sur de longues distances tout en maintenant des débits élevés.

Gestion et sécurité avancées

L'interface de gestion multifunctionnelle accessible via navigateur Web, console Telnet, console série ou utilitaire Windows facilite la configuration et le diagnostic. Le switch supporte les VLANs (jusqu'à 256), Quality of Service (QoS) avec 8 files d'attente prioritaires, IGMP Snooping, port mirroring et une table MAC de 16 000 adresses.

La sécurité est renforcée par la conformité aux exigences IEC62443-4-2, avec gestion des comptes utilisateurs, politiques de mots de passe et interfaces d'authentification 802.1X, RADIUS et TACACS+. Le EH7520 supporte également des mécanismes de protection avancés : ARP spoof prevention, DHCP snooping, IP source guard et dynamic ARP inspection.

Certification Profinet pour l'automatisation industrielle

Certifié Profinet CC-B v2.33 avec fichier GSDML fourni, ce switch est parfaitement adapté aux environnements d'automatisation et IIoT. Il supporte également les protocoles industriels Modbus/TCP, IEEE 1588 PTP v1/v2 pour la synchronisation temporelle, et MRP (client) pour la redondance réseau.

Construction robuste pour environnements industriels

• Plage de température étendue : -20 à +70°C
• Boîtier métallique protection IP30
• Alimentation redondante double entrée avec protection contre l'inversion de polarité
• Deux sorties relais (2 A @ 30 VDC) pour système d'alarme autonome
• Montage sur rail DIN ou en rack (kit optionnel)
• Dimensions compactes : 80 × 137,9 × 164 mm

Alimentation et consommation

Le switch accepte une alimentation DC 45-57 VDC en mode 802.3af ou 51-57 VDC en mode 802.3at via bornier à vis 5 broches amovible. La consommation système atteint 3,2 A @ 45 VDC pour supporter jusqu'à 8 ports PoE à 15,4 W par port, ou 5,5 A @ 51 VDC pour 8 ports à 30 W par port.

Conformité et certifications

• Sécurité : UL60950-1, CSA C22.2 No.60950-1-07, CB (IEC/EN62368-1 & IEC/EN60950-1)
• CEM : FCC Part 15 Class A, EN 61000-6-4, EN 61000-6-2
• Tests de choc, vibration et chute selon IEC 60068
• Conforme RoHS 2
• Garantie : 5 ans

Caractéristiques techniques principales

• 16 ports 10/100BASE-T(X) RJ-45 auto-négociation
• 4 ports PoE 802.3af/at (ports sélectionnés parmi les 16 ports Fast Ethernet)
• 4 ports Gigabit 10/100/1000BASE-T(X) combo avec emplacements SFP
• Table MAC : 16 000 adresses
• 256 VLANs (VID 1 à 4094)
• 256 groupes IGMP statiques et 256 dynamiques
• Console RS232 (RJ45)
• Indicateurs LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed RJ-45, Link SFP, PoE
• Commutateurs DIP pour contrôle de l'anneau
• Bouton de réinitialisation
