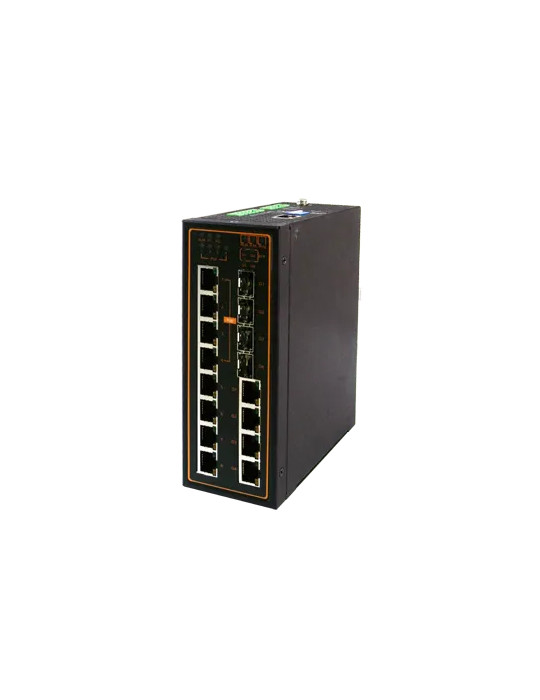

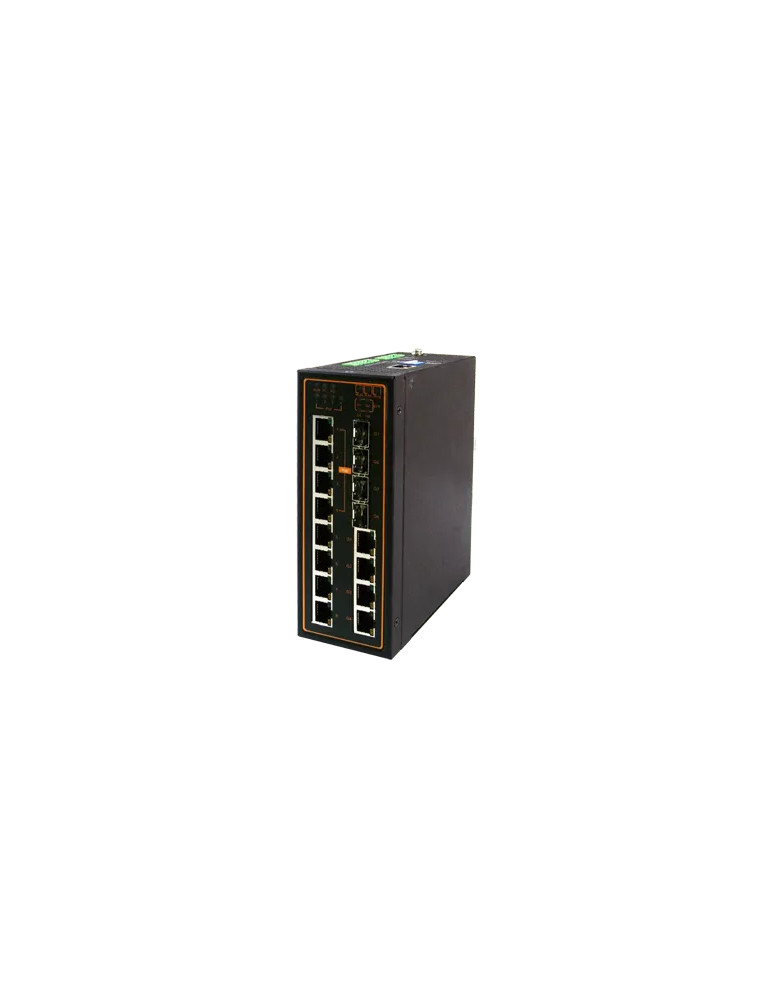

Atop EH7512-4G-8PoE-4SFP

Switch manageable Fast Ethernet avec PoE pour applications industrielles

Le switch Atop EH7512-4G-8PoE-4SFP offre une solution manageable pour les infrastructures industrielles nécessitant une alimentation PoE et des liaisons montantes Gigabit. Avec 8 ports Fast Ethernet délivrant 802.3af (15.4W) ou 802.3at (30W par port), il supporte jusqu'à 240W d'alimentation totale pour caméras IP, contrôleurs d'accès ou équipements IoT. Les 4 ports Giga combo (RJ45 10/100/1000 ou SFP) assurent des liaisons backbone flexibles et performantes.

Certifié Profinet CC-B v2.33 avec fichier GSDML fourni, il s'intègre nativement dans les architectures d'automatisation industrielle et les environnements IoT. La conformité aux normes de sécurité IEC62443-4-2 (gestion des comptes utilisateurs, politique de mots de passe, authentification) garantit une protection robuste contre les intrusions réseau.

Redondance ERPS et mécanismes de résilience réseau

Le switch EH7512 implémente un protocole de redondance ERPS (Ethernet Ring Protection Switching) avec temps de récupération inférieur à 20 ms pour 40 commutateurs en anneau, assurant une disponibilité maximale en cas de rupture de lien. Les protocoles STP/RSTP standard complètent ces fonctions pour les topologies maillées classiques.

Le boîtier IP30 supporte deux entrées d'alimentation redondantes avec protection contre l'inversion de polarité (9-48 VDC ou 18-30 VAC), et deux relais (2A @ 30 VDC) permettent la construction d'un système d'alarme autonome pour signaler les défaillances critiques.

Fonctions managées avancées et supervision

Le EH7512 offre un ensemble complet de fonctionnalités de gestion via interface Web, Telnet, console série RS232 et utilitaire Windows. Les fonctions incluent :

• QoS 8 priorités (IEEE802.1p), 256 VLANs (802.1Q, port-based, MAC-based, IP-subnet-based, protocol-based, QinQ)
• IGMP Snooping (256 groupes statiques, 256 groupes dynamiques), MLD pour la gestion du multicast IPv6
• Sécurité avancée : 802.1X (EAP, RADIUS, TACACS+), ARP spoof prevention, DHCP snooping, IP source guard, dynamic ARP inspection
• Agrégation de liens (Trunk, LACP 802.3ad), port mirroring, ACL, UDLD
• Supervision SNMP v1/v2c/v3 (avec SNMP Inform), RMON (groupes 1,2,3,9), Syslog, LLDP, IEEE 1588 PTPv1/v2
• Protocoles industriels : Modbus/TCP, MRP Client, Profinet

Table d'adresses MAC de 16 000 entrées, buffer de paquets de 12 Mbit.

Environnement industriel durci et certifications

Conçu pour les conditions sévères, le EH7512 fonctionne de -20 à 70°C dans un boîtier métallique IP30 avec montage sur rail DIN (kit de fixation murale optionnel disponible). Il est certifié UL/CSA, CE/FCC, NEMA TS-2 pour applications de contrôle du trafic, et conforme aux tests EMC IEC 61000-4 (ESD ±8kV, EFT ±2kV, Surge ±2kV, chocs, vibrations, température selon IEC 60068).

MTBF : 11 ans. Garantie fabricant : 5 ans.

Alimentation PoE et budget de puissance

Les 8 ports PoE supportent les normes IEEE 802.3af (jusqu'à 15.4W par port) et 802.3at (jusqu'à 30W par port), avec un budget total de :

• 240W pour 802.3at : alimentations 51-57 VDC, consommation max 5.5A @ 51VDC
• 135W pour 802.3af : alimentations 45-57 VDC, consommation max 3.2A @ 45VDC

Consommation système : 18W. Connecteur d'alimentation : bornier amovible 5 broches.

Interfaces et connectivité

• 8 ports RJ45 10/100BASE-TX avec négociation automatique (PoE 802.3af/at)
• 4 ports Giga combo : RJ45 10/100/1000BASE-T ou slots SFP 100BASE-FX / 1000BASE-X
• Console RS232 (connecteur RJ45)
• Indicateurs LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed par port RJ45, Link SFP, PoE
• Bouton Reset et switches DIP de contrôle d'anneau
• 2 sorties relais (2A @ 30VDC)

Dimensions et poids

Largeur : 60.3 mm | Hauteur : 137.9 mm | Profondeur : 164 mm
Poids : ~1.2 kg (maximum)
