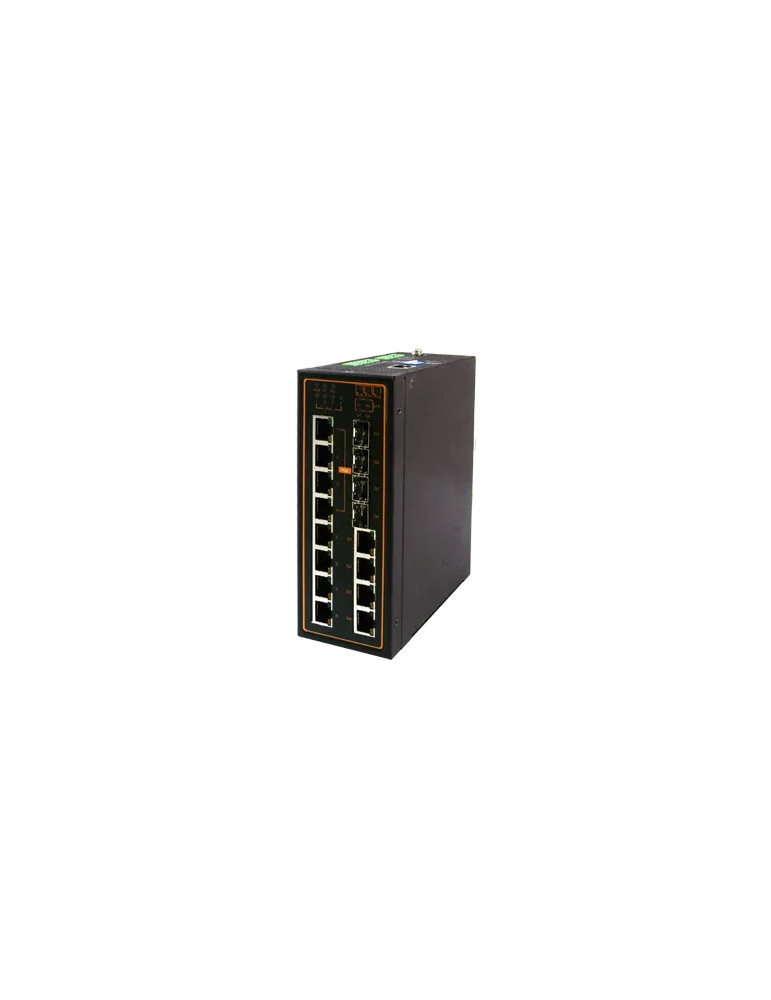

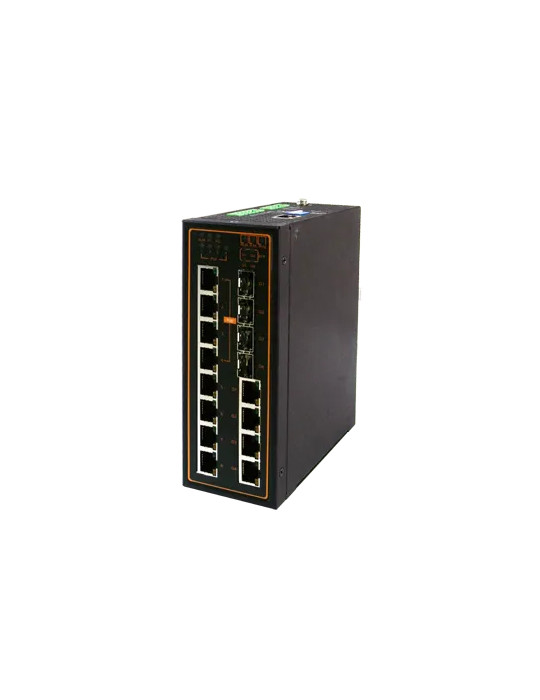

Atop EH7512-4G-4PoE-4SFP

Switch managé industriel 12 ports Fast Ethernet avec 4 ports PoE et 4 uplinks Gigabit combo

Le switch Atop EH7512-4G-4PoE-4SFP est conçu pour les réseaux industriels exigeants nécessitant à la fois de la connectivité Fast Ethernet, de l'alimentation PoE et des uplinks Gigabit. Ce modèle associe 8 ports Fast Ethernet 10/100Base-T (dont 4 ports PoE 802.3af/at) à 4 ports Gigabit combo (RJ45 ou SFP) pour une flexibilité maximale de raccordement.

Certifié Profinet CC-B v2.33 (fichier GSDML fourni), ce switch s'intègre directement dans les architectures d'automatisme et les environnements IoT industriels. Il supporte nativement les protocoles Modbus/TCP, IEEE 1588 PTP V1/V2, MRP (Client) et LLDP pour une interopérabilité complète.

Redondance réseau et haute disponibilité

L'EH7512-4G-4PoE-4SFP intègre l'anneau ERPS Ring avec un temps de restauration inférieur à 20 ms (sur 40 switches), ainsi que les protocoles STP/RSTP/MSTP pour garantir la continuité de service. Deux entrées d'alimentation redondantes avec protection contre l'inversion de polarité et deux relais d'alarme permettent de construire un système de surveillance autonome.

Alimentation PoE 802.3af/at sur 4 ports

Le modèle dispose de 4 ports PoE conformes aux standards 802.3af (15,4 W) et 802.3at (30 W), permettant d'alimenter directement caméras IP, points d'accès Wi-Fi ou téléphones VoIP. L'alimentation requise est de 45 à 57 VDC (mode 802.3af) ou 51 à 57 VDC (mode 802.3at).

Gestion réseau avancée

Ce switch offre les fonctionnalités suivantes :

• 8 files de priorité (QoS 802.1p)
• Jusqu'à 256 VLAN (802.1Q, port-based, MAC-based, IP-subnet-based, protocol-based, QinQ)
• IGMP Snooping v1/v2/v3 (256 groupes statiques et dynamiques)
• Port mirroring, trunk avec LACP (IEEE 802.3ad)
• Authentification 802.1x, RADIUS, TACACS+
• Sécurité IEC 62443-4-2 : prévention ARP spoofing, DHCP snooping, IP source guard, dynamic ARP inspection
• Table MAC de 16 000 adresses, mémoire tampon de 12 Mbit

Supervision et administration complètes

L'administration s'effectue via interface Web, Telnet, SSH, console série (RS232 RJ45) et utilitaire Windows. Le switch supporte SNMP v1/v2c/v3 (trap et inform), RMON (groupes 1, 2, 3, 9), Syslog, SMTP, NTP, TFTP, DHCP relay/client, ainsi qu'un MIB complet (MIB-II, BRIDGE-MIB, RMON-MIB).

4 ports Gigabit combo pour uplinks fibre ou cuivre

Les 4 ports combo acceptent indifféremment des modules SFP 100Base-FX ou 1000Base-X, ou des connexions RJ45 10/100/1000Base-T. Cette flexibilité permet de construire des backbones fibre longue distance (jusqu'à 40 km avec transceiver SFP adapté) ou de raccorder des équipements Gigabit en cuivre selon les besoins du site.

Boîtier métallique IP30 pour environnements industriels

Le switch est logé dans un boîtier métallique IP30 de dimensions compactes (60,3 × 137,9 × 164 mm) pour montage sur rail DIN ou fixation murale (kit optionnel). Il fonctionne de -20 à +70 °C et résiste aux chocs, vibrations, humidité (5 à 95 % HR sans condensation) et perturbations électromagnétiques (tests IEC 61000-4 niveau 3/4).

Caractéristiques électriques et mécaniques

• Alimentation : 45-57 VDC (802.3af) ou 51-57 VDC (802.3at), connecteur bloc à 5 broches amovible
• Courant max : 3,2 A @ 45 VDC (4 ports PoE 15,4 W) ou 5,5 A @ 51 VDC (4 ports PoE 30 W)
• Console : RS232 (connecteur RJ45)
• Relais : 2 sorties avec capacité de commutation 2 A @ 30 VDC
• LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed (RJ45), Link (SFP), PoE
• Poids : environ 1,2 kg

Conformité et certifications

Le switch EH7512-4G-4PoE-4SFP est certifié UL60950-1, CSA C22.2, CB (IEC/EN 62368-1 et IEC/EN 60950-1), FCC Part 15 Class A, EN 61000-6-4, EN 61000-6-2, NEMA TS-2 (applications de contrôle de trafic) et RoHS. MTBF : 11 ans. Garantie : 5 ans.
