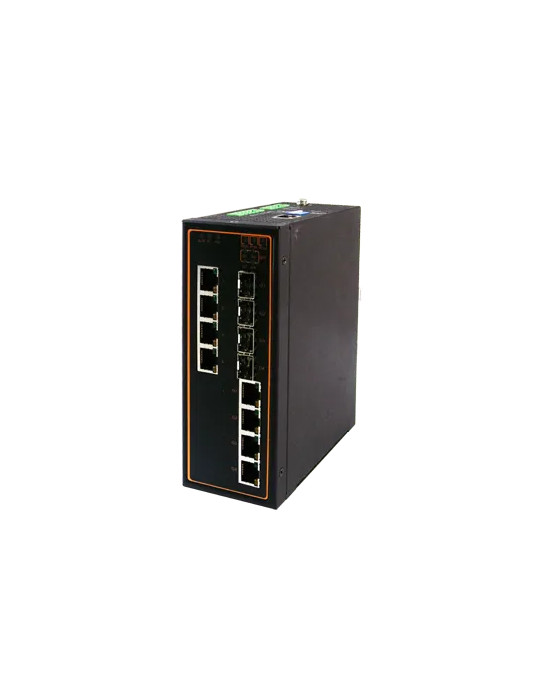

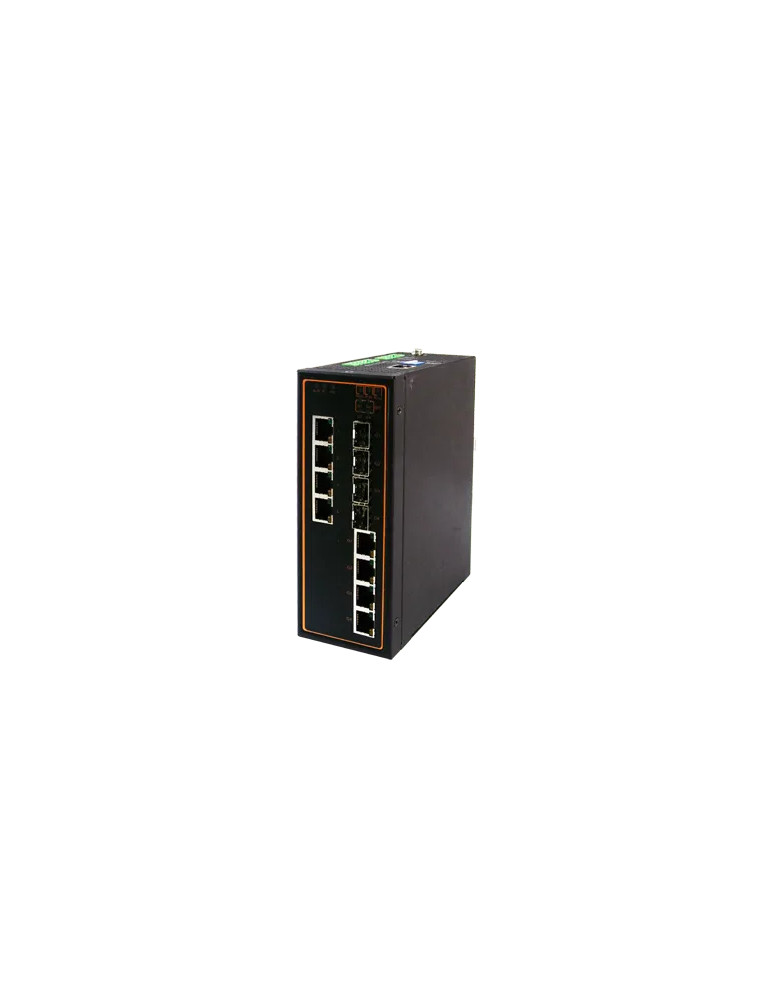

Atop EH7508-4G-4PoE-4SFP

Switch Ethernet industriel Atop EH7508-4G-4PoE-4SFP 8 ports avec PoE et Profinet

Le switch Atop EH7508-4G-4PoE-4SFP constitue une solution robuste pour les applications industrielles nécessitant à la fois connectivité Ethernet et alimentation PoE. Certifié Profinet CC-B v2.33, ce switch manageable 8 ports combine ports Fast Ethernet, ports Gigabit combo et fonctionnalités PoE pour répondre aux exigences de l'automatisation industrielle et de l'IoT.

Configuration des ports et connectivité

• 4 ports 10/100BASE-T(X) RJ-45 Fast Ethernet
• 4 ports Giga combo (RJ-45 10/100/1000BASE-T ou SFP 100/1000BASE-X)
• Capacité de commutation haute performance avec buffer de 12 Mbit
• Table d'adresses MAC de 16k entrées
• 8 files de priorité pour la gestion du trafic

Alimentation Power over Ethernet

• 4 ports PoE conformes IEEE 802.3af et IEEE 802.3at
• Puissance par port : 15,4 W en mode 802.3af ou 30 W en mode 802.3at
• Alimentation requise : 45-57 VDC pour mode 802.3af, 51-57 VDC pour mode 802.3at
• Courant maximal : 3,2 A @ 45 VDC (8 ports à 15,4 W) ou 5,5 A @ 51 VDC (8 ports à 30 W)

Redondance réseau et fiabilité

• ERPS Ring avec temps de récupération inférieur à 20 ms sur 40 switches
• Support STP/RSTP/MSTP pour la redondance réseau
• 2 sorties relais avec capacité de 2 A @ 30 VDC pour alarmes autonomes
• Double entrée d'alimentation redondante avec protection contre l'inversion de polarité
• MTBF de 11 ans

Certification Profinet et automatisation

• Certifié Profinet CC-B v2.33 avec fichier GSDML fourni
• Support Modbus/TCP pour l'intégration industrielle
• Conformité IEC62443-4-2 pour les fonctionnalités de sécurité
• Compatible avec les environnements d'automatisation câblés et sans fil

Fonctionnalités de gestion avancées

• Interface web multifunctionnelle, console Telnet, console série et utilitaire Windows
• Quality of Service (QoS) avec 8 files de priorité
• VLAN : 256 VLANs disponibles (VID 1 à 4094), VLAN par port, MAC, sous-réseau IP, protocole, QinQ
• IGMP v1/v2/v3 et IGMP Snooping avec 256 groupes statiques et 256 groupes dynamiques
• Port mirroring pour le diagnostic réseau
• Trunk et LACP (IEEE 802.3ad)

Sécurité réseau

• Authentification 802.1x avec support EAP, RADIUS et TACACS+
• Gestion des comptes utilisateurs et politique de mots de passe conforme IEC62443
• ARP spoof prevention, DHCP snooping, IP source guard, Dynamic ARP inspection
• ACL pour le contrôle d'accès
• Support SNMPv1/v2c/v3 pour la gestion sécurisée

Protocoles supportés

• Réseau : IPv4, IPv6, ICMP, DHCP Relay/Client, BootP, TFTP
• Gestion : SNMPv1/v2c/v3, SNMP Inform, Telnet, SSH, HTTP, Syslog, RMON, LLDP
• Temps : NTP Server/Client, SNTP, IEEE 1588 PTP V1/V2
• Email : SMTP, SMTP (Gmail)
• Redondance : MRP (Client), U-Ring, ERPS
• Multicast : MLD

Interfaces et indicateurs

• Console RS232 (connecteur RJ45)
• Indicateurs LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed RJ-45, Link SFP, PoE
• Interrupteurs DIP pour contrôle de l'anneau
• Bouton de réinitialisation

Alimentation électrique

• Entrée : 45-57 VDC pour mode PoE 802.3af, 51-57 VDC pour mode PoE 802.3at
• Connecteur : bloc de borniers amovible 5 broches pour entrée d'alimentation
• Protection contre l'inversion de polarité (DC uniquement)

Caractéristiques physiques et installation

• Boîtier métallique avec protection IP30
• Dimensions : 60,3 mm (L) × 137,9 mm (H) × 164 mm (P)
• Poids : environ 1,2 kg maximum
• Montage : rail DIN, fixation murale avec kit optionnel

Environnement de fonctionnement

• Température de fonctionnement : -20°C à 70°C
• Température de stockage : -40°C à 85°C
• Humidité relative ambiante : 5 % à 95 % sans condensation

Normes et certifications

• Sécurité : UL60950-1 2nd Ed., CSA C22.2 No.60950-1-07 2nd Ed., CB (IEC/EN62368-1 & IEC/EN60950-1)
• EMC : FCC Part 15 Subpart B Class A, EN 61000-6-4:2007+A1:2011, EN 61000-6-2:2005
• Tests CEM : IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8 (PFMF)
• Conformité : CE, FCC, UL, NEMA TS-2 pour applications de contrôle du trafic, RoHS
• Profinet CC-B v2.33 certifié
• Chocs : IEC 60068-2-27
• Vibrations : IEC 60068-2-64
• Chute : IEC 60068-2-32

Support MIB SNMP

• MIB II, IF-MIB, SNMPv2 MIB, BRIDGE-MIB, RMON MIB Group 1,2,3,9
• RFC supportées : 1157, 1213, 1215, 1493, 1643, 1757, 2011, 2012, 2013, 2233, 2571, 2742, 2819, 2863, 3411, 3412, 3413, 3414, 3415

Garantie et fiabilité

• Garantie : 5 ans
• MTBF : 11 ans
