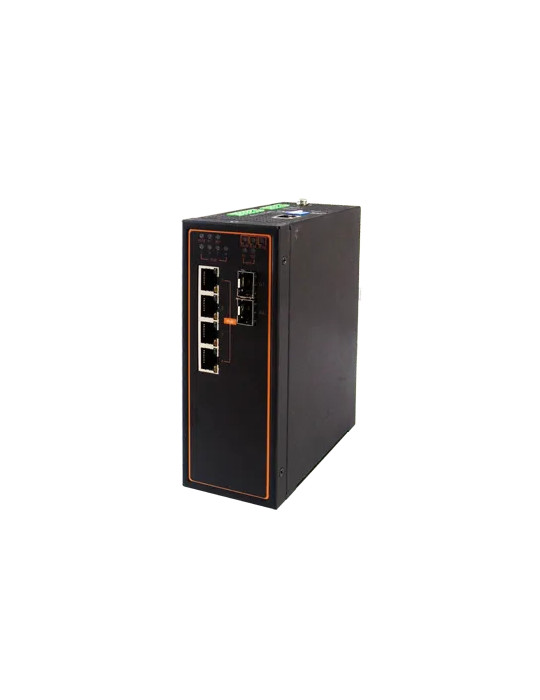

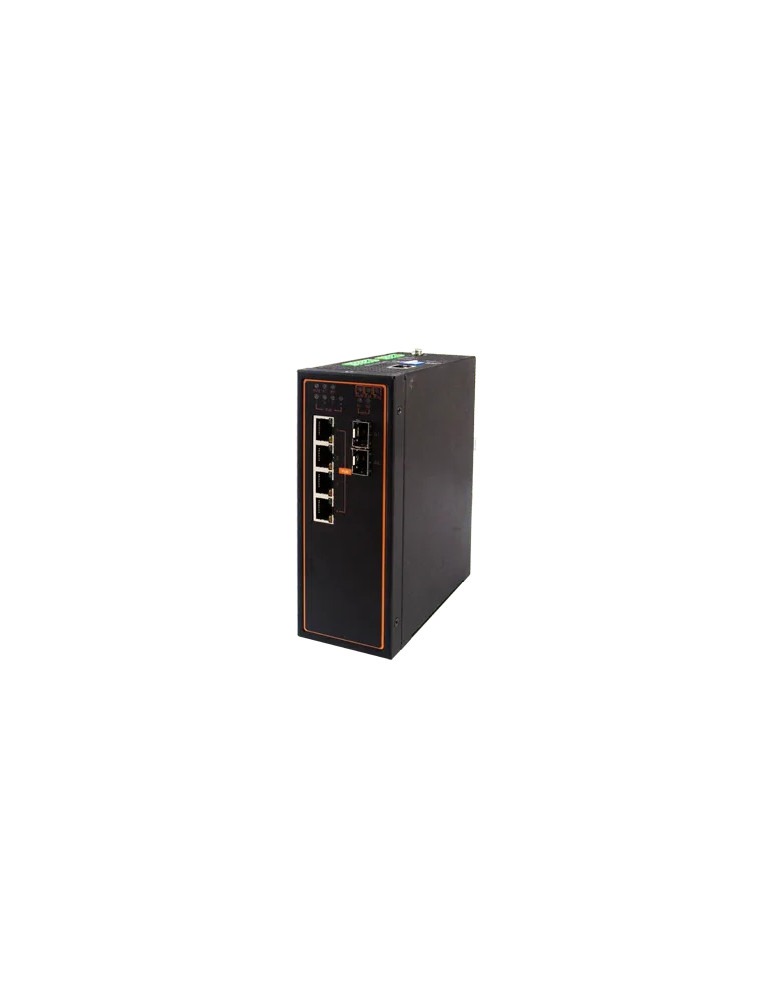

Atop EH7506-4PoE-2SFP

Le switch Atop EH7506-4PoE-2SFP est un équipement Ethernet Fast industriel disposant de 4 ports 10/100BASE-TX avec alimentation PoE+ et de 2 ports SFP 100/1000BASE-FX. Conçu pour les environnements industriels exigeants, ce boîtier de connexion en métal avec protection IP30 assure une connectivité fiable pour vos installations de terrain.

Architecture et connectivité

Le EH7506-4PoE-2SFP intègre 4 ports RJ-45 10/100BASE-TX conformes aux standards PoE+ 802.3af et 802.3at, permettant l'alimentation d'équipements réseau jusqu'à 30W par port. Les 2 emplacements SFP gigabit offrent une connectivité fibre optique flexible pour les liaisons montantes à haut débit.

Protocoles et standards

• Conformité aux standards IEEE 802.3af (PoE) et IEEE 802.3at (PoE+)
• Protocoles supportés : IPv4, IPv6, SNMP v1/v2c/v3, DHCP, NTP, LLDP, Modbus/TCP
• Certification Profinet CC-B v2.33 avec fichier GSDML fourni
• Buffer de paquets de 12 Mbit, table MAC 16k adresses

Caractéristiques d'alimentation PoE

L'alimentation PoE nécessite une tension d'entrée de 45-57 VDC pour le mode 802.3af, et 51-57 VDC pour le mode 802.3at. Le courant maximal atteint 3,2A à 45 VDC pour supporter jusqu'à 4 ports à 15,4W par port (802.3af), ou 5,5A à 51 VDC pour 4 ports à 30W par port (802.3at).

Installation et boîtier

Le boîtier métallique IP30 se monte sur rail DIN ou en fixation murale avec kit optionnel. Dimensions compactes : 60,3 x 137,9 x 164 mm pour un poids maximal de 1,2 kg. Connecteur d'alimentation par bornier à vis démontable 5 pôles avec protection contre l'inversion de polarité.

Plage de température et environnement

• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -40°C à +85°C
• Humidité relative : 5% à 95% sans condensation
• Tests de robustesse conformes aux normes IEC 60068-2-27 (choc), IEC 60068-2-32 (chute) et IEC 60068-2-64 (vibration)

Certifications et conformité

Le switch EH7506-4PoE-2SFP est certifié UL60950-1, CB (IEC/EN62368-1 et IEC/EN60950-1), FCC Part 15 Class A et EN 61000-6-4. Certification NEMA TS-2 pour applications de contrôle du trafic. Fonctionnalités de sécurité conformes à la norme IEC62443-4-2. MTBF de 11 ans, garantie fabricant 5 ans.

Caractéristiques techniques complémentaires

• Console série RS232 (connecteur RJ45)
• 2 sorties relais avec capacité de commutation 2A à 30 VDC
• Indicateurs LED : PWR1, PWR2, Alarm, Run, Link/Speed RJ-45, Link SFP, PoE
• Bouton de réinitialisation et interrupteurs DIP pour contrôle d'anneau
