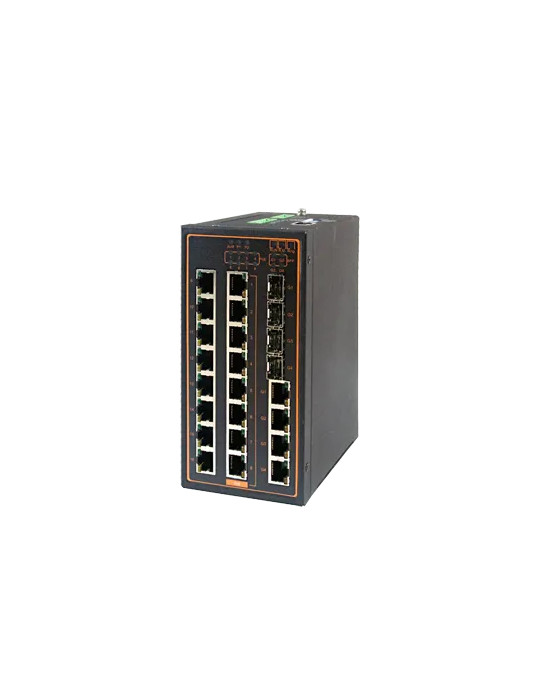

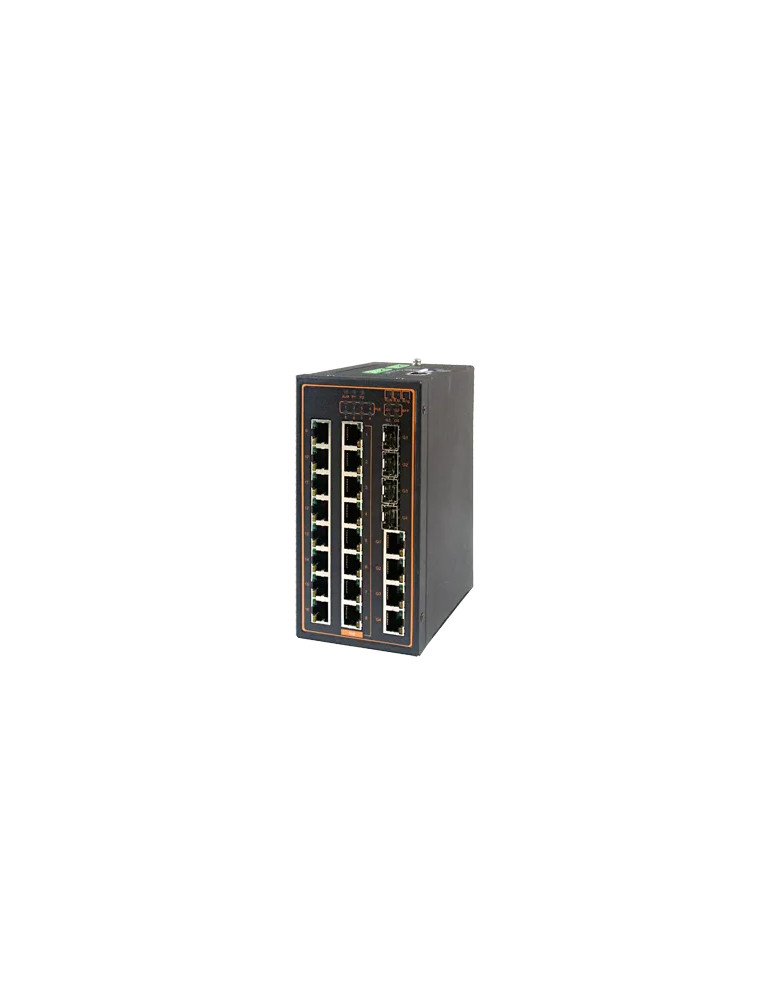

Atop EH7520-4G-4SFP

Switch Ethernet industriel géré 20 ports avec redondance ERPS et certification Profinet

Le switch Atop EH7520-4G-4SFP offre une connectivité fiable pour les environnements industriels exigeants. Avec ses 16 ports Fast Ethernet 10/100BASE-T(X) RJ-45 et ses 4 ports Gigabit combo 10/100/1000BASE-T(X)/SFP, ce switch géré assure une infrastructure réseau performante et flexible. Certifié Profinet CC-B v2.33, il s'intègre parfaitement dans les architectures d'automatisme et les applications IoT industrielles.

La fonction de redondance ERPS (Ethernet Ring Protection Switching) garantit un temps de récupération inférieur à 20 ms sur une charge complète avec jusqu'à 40 switches, assurant une continuité de service optimale. Le switch supporte également les protocoles STP/RSTP/MSTP pour des topologies réseau redondantes variées.

Caractéristiques techniques du switch EH7520-4G-4SFP

• 16 ports 10/100BASE-T(X) RJ-45 auto-négociation
• 4 ports combo 10/100/1000BASE-T(X) RJ-45 et SFP
• ERPS Ring avec récupération < 20 ms @ 40 switches
• STP/RSTP/MSTP pour la redondance réseau
• Certifié Profinet CC-B v2.33 avec fichier GSDML fourni
• 8 files de priorité pour la qualité de service (QoS)
• 256 VLAN supportés (VID 1 à 4094)
• Table MAC 16K entrées
• Mémoire tampon de paquets 12 Mbit
• 256 groupes IGMP statiques et dynamiques

Gestion et sécurité conformes IEC 62443-4-2

Le switch EH7520-4G-4SFP propose de multiples options de gestion : interface web, console Telnet, console série RJ45 et utilitaire Windows. Les fonctions de sécurité répondent aux exigences de la norme IEC 62443-4-2 avec gestion des comptes utilisateurs, politique de mots de passe et authentification 802.1X. Les protocoles supportés incluent SNMPv1/v2c/v3, IGMP Snooping, VLAN (802.1Q, port-based, MAC-based, IP-subnet-based, protocol-based, QinQ), QoS, ACL, mirroring de port, DHCP relay/client, SMTP, SSH, TACACS+, RADIUS et Modbus/TCP.

Protocoles réseau et automatisation

• IGMPv1/v2, GVRP, SNMPv1/v2c/v3, ICMP, ARP
• Telnet, TFTP, SNTP, SMTP, RMON, HTTP, Syslog
• PROFINET, Modbus/TCP, LLDP, IEEE 1588 PTP V1/V2
• IPv4, IPv6, NTP Client/Server, EAP, RADIUS, 802.1X
• DHCP Relay/Client, BootP, TACACS+, SSH
• MRP (Client), UDLD, trunk, LACP, MLD
• 802.1Q VLAN, QinQ, ARP spoof prevention
• DHCP snooping, IP source guard, dynamic ARP inspection

Conception robuste pour environnements industriels

Le boîtier métallique IP30 du switch EH7520-4G-4SFP garantit une protection adaptée aux environnements industriels. Conçu pour fonctionner dans une plage de température étendue de -20 à 70°C, il assure une fiabilité optimale même dans des conditions difficiles. Le montage sur rail DIN facilite l'installation dans les armoires et coffrets électriques industriels. Un kit de montage mural est disponible en option.

Alimentation redondante et système d'alarme

Le switch dispose d'un bloc de connexion à 5 broches pour deux entrées d'alimentation redondantes 9-48 VCC ou 18-30 VCA, avec protection contre l'inversion de polarité (CC uniquement). Deux sorties relais avec capacité de commutation de 2A @ 30VCC permettent de construire un système d'alarme autonome pour la supervision des défauts. La consommation maximale du système est de 2,0 A @ 9 VCC.

Indicateurs LED et interfaces

• LED de statut : PWR1, PWR2, Alarm, Run, Ring, Ring Master
• LED par port RJ-45 : Link/Speed
• LED par port SFP : Link
• Console RS232 (connecteur RJ45)
• 2 sorties relais (2A @ 30VCC)
• Commutateurs DIP pour contrôle de l'anneau
• Bouton de réinitialisation

Conformité et certifications

Le switch EH7520-4G-4SFP est conforme aux normes internationales et certifié UL60950-1 2nd Ed., CSA C22.2 No.60950-1-07 2nd Ed., CB (IEC/EN62368-1 & IEC/EN60950-1), FCC Part 15 Subpart B Class A, EN 61000-6-4:2007+A1:2011, EN 61000-6-2:2005 et RoHS 2. Il répond aux exigences des tests IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8 (PFMF) et IEC 61000-4-11 (DIP).

Dimensions et poids

• Dimensions (L x H x P) : 80 mm x 137,9 mm x 164 mm
• Poids : 1,4 kg
• Installation : rail DIN, montage mural (kit en option)
