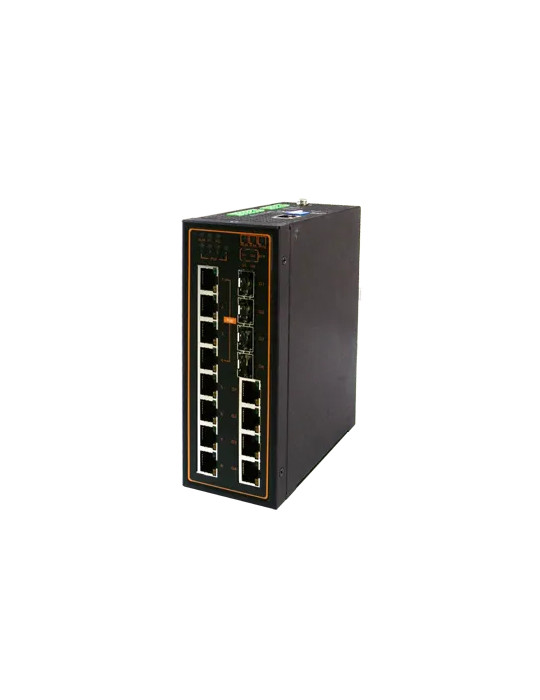

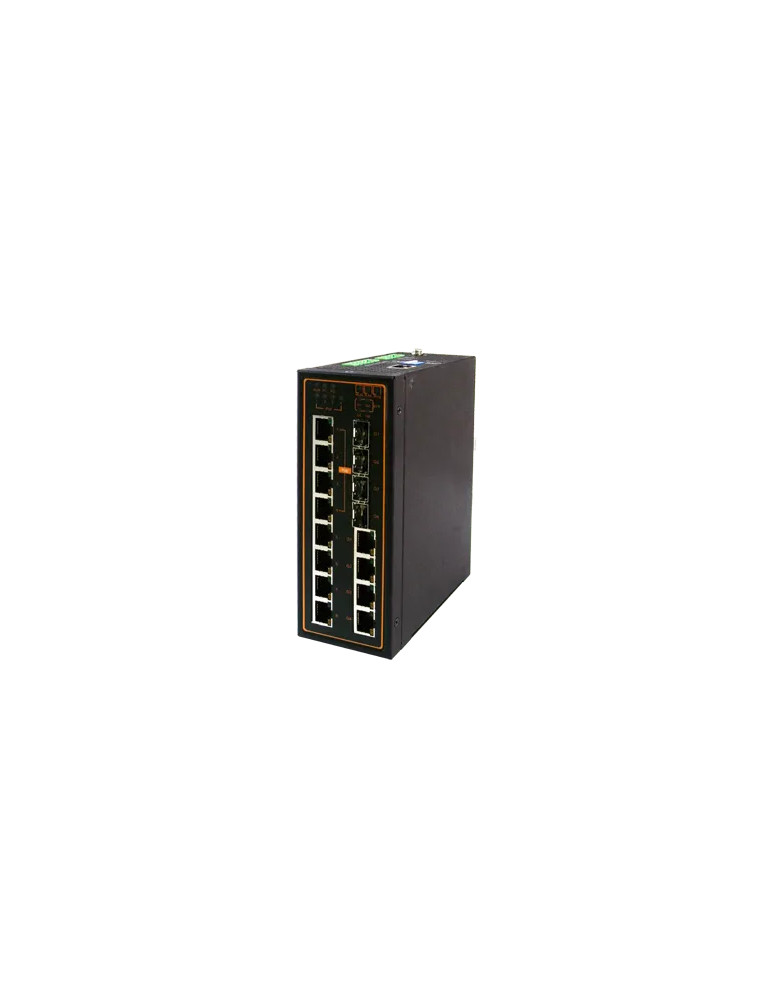

Atop EH7512-4G-4SFP

Le switch industriel managé Atop EH7512-4G-4SFP offre une solution de connectivité robuste pour les environnements industriels exigeants. Conçu pour les applications d'automatisation et IoT, ce switch certifié Profinet CC-B v2.33 combine haute performance et fiabilité dans un boîtier IP30 compact montable sur rail DIN.

Configuration et connectivité

Le EH7512-4G-4SFP intègre 8 ports 10/100BASE-T(X) RJ-45 pour les connexions Fast Ethernet standard et 4 ports Gigabit combo acceptant aussi bien des connexions RJ-45 que des modules SFP pour la fibre optique. Cette configuration flexible permet d'adapter l'infrastructure réseau aux besoins spécifiques de chaque installation.

Redondance réseau haute performance

Le switch supporte plusieurs protocoles de redondance pour garantir la continuité de service :

• ERPS Ring avec temps de récupération inférieur à 20 ms sur 40 switches en charge complète
• Protocoles STP/RSTP/MSTP conformes IEEE 802.1D-2004 et IEEE 802.1w
• Topologie en anneau pour architecture réseau résiliente

Fonctionnalités de gestion avancées

Le EH7512-4G-4SFP offre une gestion complète via interface web, console Telnet, console série et utilitaire Windows. Les fonctionnalités incluent :

• Quality of Service (QoS) avec 8 files de priorité
• VLAN : jusqu'à 256 VLANs, IEEE 802.1Q, basés sur port/MAC/IP/protocole, QinQ
• IGMP v1/v2/v3 snooping avec 256 groupes statiques et 256 dynamiques
• Port mirroring pour l'analyse du trafic
• Table MAC de 16K entrées
• Mémoire tampon de 12 Mbit

Sécurité conforme IEC 62443-4-2

Le switch intègre des mécanismes de sécurité avancés conformes à la norme IEC 62443 :

• Authentification IEEE 802.1X avec support RADIUS et TACACS+
• Gestion des comptes utilisateurs et politique de mots de passe
• Prévention ARP spoofing, DHCP snooping, IP Source Guard
• Dynamic ARP Inspection et ACL
• Protection UDLD (Unidirectional Link Detection)

Certification Profinet et intégration automation

Certifié Profinet CC-B v2.33 avec fichier GSDML fourni, le EH7512-4G-4SFP s'intègre parfaitement dans les environnements d'automatisation industrielle. Le switch supporte également :

• Protocole Modbus/TCP
• IEEE 1588 PTP V1/V2 pour la synchronisation temporelle
• MRP (Client) pour la redondance média
• LLDP pour la découverte de voisinage

Alimentation et supervision système

Le switch accepte une alimentation DC 9-48V ou AC 18-30V via bornier 5 broches amovible avec :

• Double entrée redondante pour haute disponibilité
• Protection contre l'inversion de polarité (DC uniquement)
• 2 sorties relais (2A @ 30VDC) pour alarmes
• Consommation maximale 2,0A @ 9VDC

Construction robuste pour environnements industriels

Le boîtier métallique IP30 offre une protection adaptée aux installations industrielles :

• Température de fonctionnement : -20 à 70°C
• Température de stockage : -40 à 85°C
• Humidité relative : 5 à 95% sans condensation
• Dimensions compactes : 60,3 × 137,9 × 164 mm
• Poids approximatif : 1,2 kg
• Montage rail DIN ou mural (kit optionnel)

Protection électromagnétique renforcée

Le switch répond aux normes EMC les plus strictes :

• IEC 61000-4-2 : ESD ±6kV contact, ±8kV air (niveau 3)
• IEC 61000-4-4 : EFT ±2kV alimentation, ±1kV signaux (niveau 3)
• IEC 61000-4-5 : Surge ±2kV ligne-terre (niveau 3)
• IEC 61000-4-6 : Immunité conduite 10 Vrms (niveau 3)
• Tests de choc, vibration et chute conformes IEC 60068-2

Certifications et conformité

• Sécurité : UL60950-1, CSA C22.2, CB (IEC/EN 62368-1 & IEC/EN 60950-1)
• EMC : FCC Part 15 Class A, EN 61000-6-4, EN 61000-6-2
• Trafic routier : NEMA TS-2 certifié
• RoHS conforme
• MTBF : 11 ans
• Garantie : 5 ans constructeur

Protocoles et standards supportés

Le EH7512-4G-4SFP supporte une large gamme de protocoles industriels et standards : IPv4/IPv6, SNMPv1/v2c/v3, SNMP Inform, SSH, DHCP Relay/Client, TFTP, NTP, SNTP, SMTP, Syslog, RMON, HTTP, LLDP, ainsi que les MIBs standards (MIB II, IF-MIB, BRIDGE-MIB, RMON MIB).
