Atop EH7508-4G-4SFP

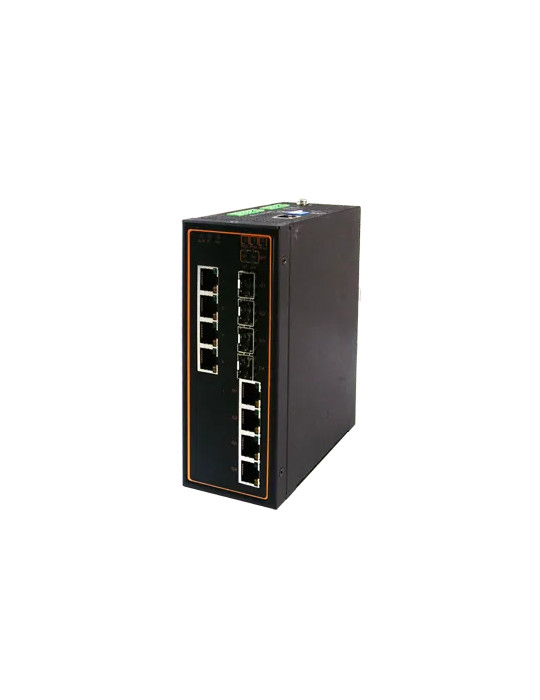

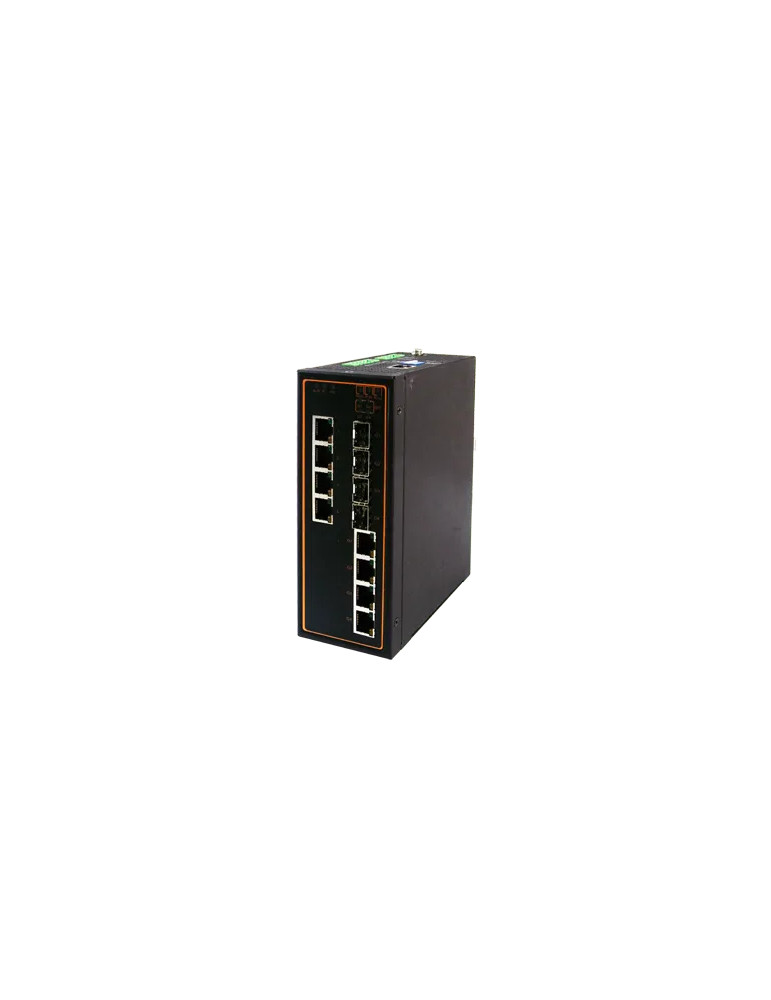

Switch manageable industriel Atop EH7508-4G-4SFP avec PoE et redondance réseau

Le switch Atop EH7508-4G-4SFP répond aux besoins des infrastructures industrielles exigeant connectivité PoE, bande passante Gigabit et mécanismes de redondance réseau performants. Conçu pour les environnements difficiles, ce switch manageable associe des ports Fast Ethernet avec PoE et des ports combo Gigabit, tout en offrant un auto-rétablissement réseau inférieur à 20 ms en topologie anneau ERPS (jusqu'à 40 switchs).

Connectivité et alimentation par PoE

• 4 ports 10/100 BASE-T(X) RJ-45 avec PoE conformes aux normes 802.3af et 802.3at
• 4 ports combo Gigabit (RJ-45 10/100/1000 ou emplacements SFP 100/1000 BASE-X) pour uplinks haut débit
• Budget PoE permettant l'alimentation de caméras IP, téléphones VoIP ou points d'accès sans fil
• Alimentation 45-57 VDC (mode 802.3af) ou 51-57 VDC (mode 802.3at)
• Double entrée d'alimentation redondante avec protection contre l'inversion de polarité

Redondance et disponibilité maximale

• ERPS Ring : temps de rétablissement inférieur à 20 ms sur 40 switchs
• Protocoles STP/RSTP pour topologies en boucle
• 2 relais de sortie (2A @ 30VDC) pour alarmes terrain autonomes
• Architecture robuste IP30, rail DIN, température étendue -20 à 70°C

Gestion avancée et certifications industrielles

• Gestion via navigateur Web, console Telnet, console série RS232 (RJ45) ou utilitaire Windows
• Fonctions intelligentes : QoS 8 files de priorité, VLAN (jusqu'à 256, VID 1-4094), IGMP Snooping, port mirroring
• Sécurité conforme IEC62443-4-2 : gestion des comptes utilisateurs, politique de mots de passe, contrôle d'authentification
• Certification Profinet CC-B v2.33 avec fichier GSDML fourni
• Certifications CE/FCC/UL, NEMA TS-2 (contrôle trafic routier)

Protocoles et standards supportés

• Ethernet : IEEE 802.3, 802.3u (Fast Ethernet), 802.3ab/z (Gigabit), 802.3af/at (PoE), 802.3x (Flow Control), 802.3ad (LACP)
• Réseaux : IPv4/IPv6, SNMPv1/v2c/v3, RMON, LLDP, IEEE 1588 PTP V1/V2, Modbus/TCP
• Sécurité : 802.1X, RADIUS, TACACS+, ARP spoof prevention, DHCP snooping, IP source guard, Dynamic ARP Inspection
• VLAN : 802.1Q, Port Based, MAC-Based, IP-Subnet-Based, Protocol-Based, QinQ
• Multicast : IGMPv1/v2/v3, IGMP Snooping (256 groupes statiques + 256 dynamiques), MLD

Caractéristiques matérielles

• Interfaces : 4 × RJ-45 10/100 PoE + 4 × combo Gigabit (RJ-45 ou SFP 100/1000)
• Indicateurs LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed RJ-45, Link SFP, PoE
• Console : RS232 via connecteur RJ45
• Relais : 2 sorties (2A @ 30VDC)
• Commutateurs DIP : contrôle de l'anneau (Ring Control)
• Bouton : Reset

Mémoire et performances

• Table MAC : 16 000 adresses
• Mémoire tampon de paquets : 12 Mbit
• 8 files de priorité QoS
• Support jusqu'à 256 VLAN (VID 1-4094)

Alimentation et consommation

• Tension d'entrée : 45-57 VDC (802.3af) / 51-57 VDC (802.3at)
• Courant d'entrée maximal : 5,5 A @ 51 VDC (pour 8 ports à 30 W PoE par port)
• Connecteur : bloc de terminaux 5 broches amovible
• Protection contre l'inversion de polarité (DC uniquement)

Dimensions et installation

• Dimensions (L × H × P) : 60,3 × 137,9 × 164 mm
• Poids : environ 1,2 kg (max.)
• Montage : rail DIN, fixation murale (kit optionnel WMK-450-Black)
• Boîtier métallique IP30

Environnement et fiabilité

• Température de fonctionnement : -20 à 70°C
• Température de stockage : -40 à 85°C
• Humidité relative : 5 à 95 % sans condensation
• Chocs et vibrations : conformes IEC 60068-2-27, IEC 60068-2-32, IEC 60068-2-64
• MTBF : 11 ans
• Garantie : 5 ans

Conformité CEM et sécurité

• Sécurité : UL60950-1 2nd Ed., CSA C22.2 No.60950-1-07, CB (IEC/EN62368-1 & IEC/EN60950-1)
• CEM : FCC Part 15 Class A, EN 61000-6-4, EN 61000-6-2
• Immunité : IEC 61000-4-2 (ESD ±6 kV contact/±8 kV air), IEC 61000-4-3 (RS 10 V/m), IEC 61000-4-4 (EFT ±2 kV), IEC 61000-4-5 (Surge ±2 kV), IEC 61000-4-6 (CS 10 Vrms), IEC 61000-4-8 (PFMF 30 A/m)
• RoHS

Applications typiques

Le switch EH7508-4G-4SFP est adapté aux installations industrielles nécessitant une connectivité PoE fiable et une redondance réseau rapide : automatisation d'usine (Profinet), vidéosurveillance IP, contrôle d'accès, réseaux de transport (NEMA TS-2), systèmes IoT industriels, et infrastructures critiques exigeant des temps de rétablissement réseau minimaux.
