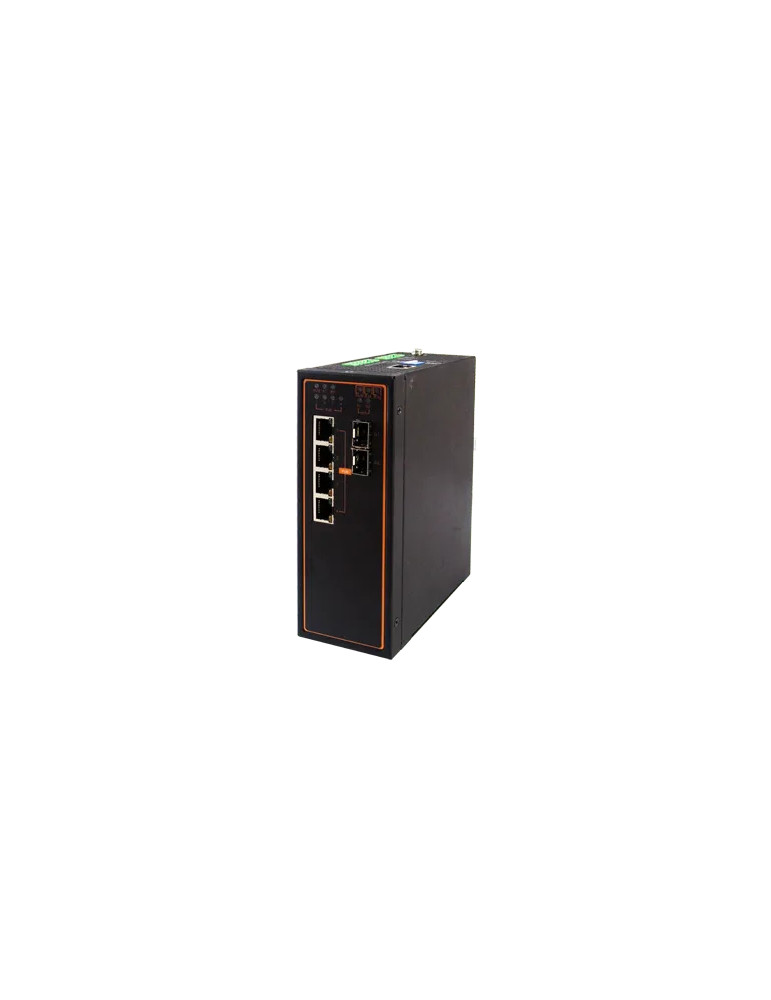

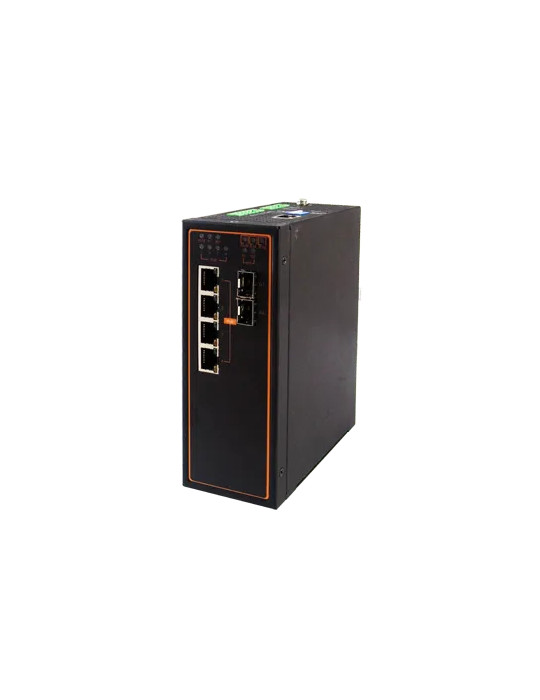

Atop EH7506-2SFP

Le switch industriel Atop EH7506-2SFP associe connectivité cuivre et fibre optique dans un format compact pour les environnements industriels exigeants. Conçu pour le rail DIN, ce switch offre une infrastructure réseau robuste adaptée aux applications industrielles nécessitant des liaisons réseau fiables.

Architecture réseau polyvalente

Le switch intègre 4 ports 10/100 BASE-T(X) avec connecteurs RJ45 pour les connexions cuivre standard, complétés par 2 ports SFP 100/1000 BASE-F(X) permettant l'intégration de transceivers fibre optique. Cette configuration offre la flexibilité nécessaire pour interconnecter des équipements locaux en cuivre tout en établissant des liaisons longue distance par fibre optique.

Redondance et supervision réseau

Le commutateur supporte les protocoles ERPS Ring, STP et RSTP pour garantir la continuité du réseau en cas de défaillance d'un lien. Le système ERPS assure un temps de récupération inférieur à 20ms sur une architecture comportant jusqu'à 40 commutateurs. Des LED dédiées permettent la supervision visuelle de l'état des liens (PWR1, PWR2, Alarm, Run, Ring, Ring Master) et de l'activité des ports.

Certification Profinet CC-B

Certifié Profinet CC-B v2.33, le switch EH7506-2SFP s'intègre directement dans les architectures d'automatisme industriel conformes aux standards Profinet. Un fichier GSDML est fourni pour faciliter la configuration et l'intégration dans les environnements de programmation automate.

Alimentation et fiabilité

L'alimentation s'effectue via un bornier 5 broches amovible acceptant une tension d'entrée large de 9 à 48 VDC ou 18 à 30 VAC. Le switch intègre une double entrée d'alimentation redondante avec protection contre les inversions de polarité (DC uniquement) et deux sorties relais (2A @ 30 VDC) pour la remontée d'alarmes.

Construction industrielle durcie

Le boîtier métallique IP30 protège l'électronique dans les environnements industriels contraignants. Avec une plage de température de -20 à +70°C et un montage rail DIN, le switch s'adapte aux armoires électriques et locaux techniques standards. Les dimensions compactes (60,3 x 137,9 x 164 mm) facilitent l'installation dans les espaces réduits.

Conformité et certifications

Le switch EH7506-2SFP est certifié UL, CE, FCC et répond aux exigences de la norme NEMA TS-2 pour les applications de contrôle du trafic routier. Il respecte également les exigences de sécurité de la norme IEC62443-4-2 pour les systèmes d'automatisme industriel. Le produit est conforme RoHS et bénéficie d'une garantie constructeur de 5 ans avec un MTBF calculé à 11 ans.

• 4 ports 10/100 BASE-T(X) RJ45
• 2 ports SFP 100/1000 BASE-F(X)
• Redondance ERPS Ring (récupération < 20ms @ 40 commutateurs)
• Alimentation 9-48 VDC ou 18-30 VAC
• Plage de température : -20 à +70°C
• Boîtier IP30 pour montage DIN-Rail
• Certifié Profinet CC-B v2.33
• Double alimentation redondante avec protection
• 2 sorties relais pour alarmes (2A @ 30 VDC)
• Console RS232 (RJ45)
