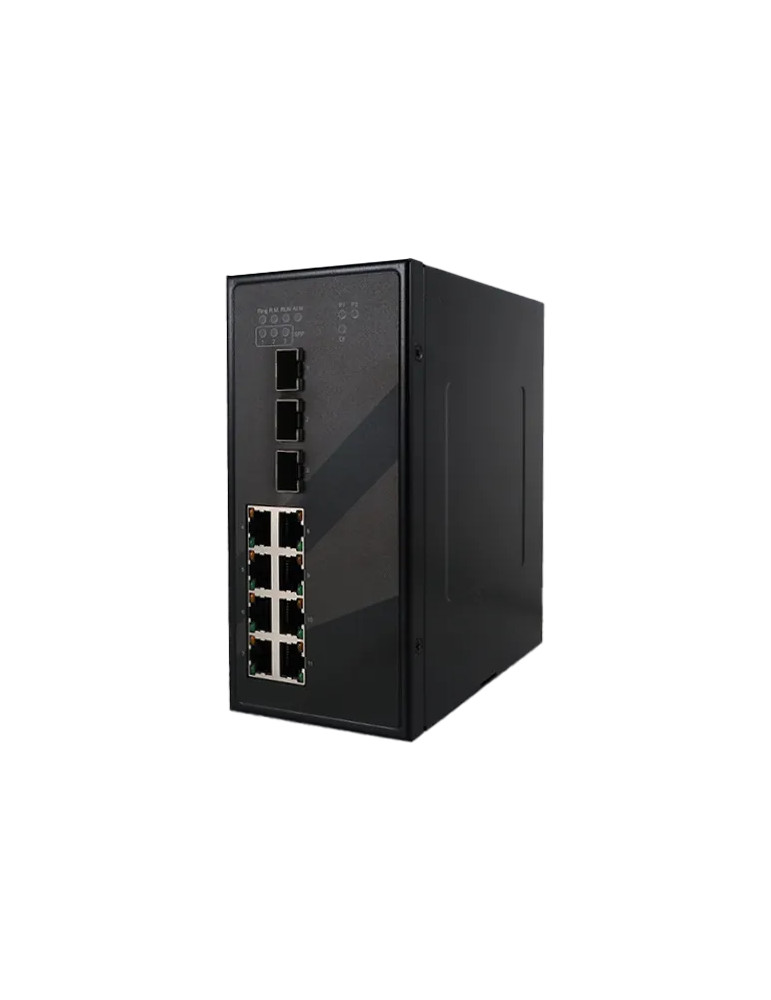

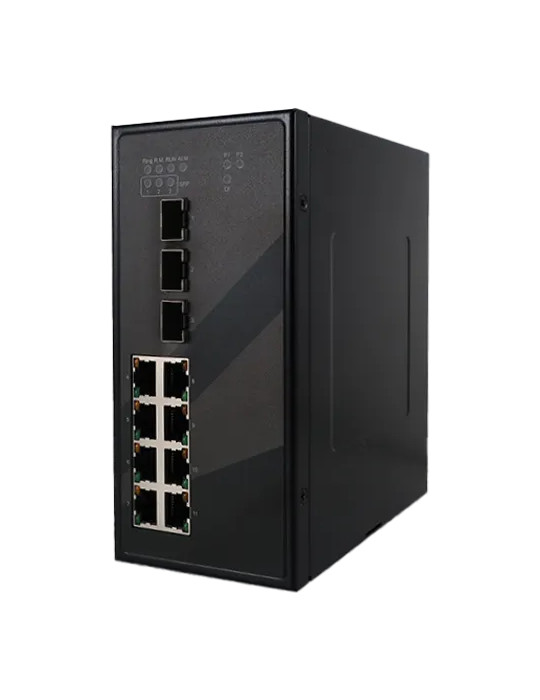

Atop EH9711s-3SFP-HV

Switch manageable IEC 61850-3 pour sous-stations électriques

L'Atop EH9711s-3SFP-HV est un switch manageable Layer 2 compact conçu pour les systèmes d'automatisation de sous-stations électriques. Conforme aux normes IEC 61850-3 et IEEE 1613, ce boîtier de connexion de 11 ports offre une connectivité polyvalente avec 8 ports 10/100BASE-T(X) et 3 emplacements SFP Gigabit pour liaison fibre optique. Sa triple alimentation (24-48 VDC, 110-300 VDC ou 110-240 VAC) et son boîtier métallique IP30 montable sur rail DIN garantissent une installation fiable dans des environnements industriels exigeants de -40°C à +75°C.

Synchronisation temporelle de précision nanométrique

Le switch EH9711s-3SFP-HV répond aux exigences strictes de synchronisation temporelle des applications temps réel grâce à la prise en charge d'IEEE 1588v2 PTP (horloge transparente P2P/E2E ou horloge de bordure matérielle) et de SyncE (Synchronous Ethernet). Les 11 ports sont compatibles SyncE pour assurer un transport de fréquence stable de bout en bout. Cette précision nanométrique est essentielle pour les Merging Units (MU) et les équipements de niveau processus dans les architectures IEC 61850.

Redondance réseau et autoréparation

Ce switch manageable propose plusieurs protocoles de redondance pour garantir la continuité de service. Le protocole ITU-T G.8032 ERPS Ring permet un rétablissement du réseau en moins de 25 ms en pleine charge (250 équipements). Les protocoles IEEE 802.1w RSTP et IEEE 802.1s MSTP sont également supportés. La topologie redondante s'accompagne d'une capacité de commutation de 7,6 Gbps et d'un fabric de 5,7 Mpps.

Sécurité et contrôle d'accès conformes IEC 62443

L'EH9711s-3SFP-HV respecte les exigences IEC 62443-4-2 et IEC 62443-4-1 pour la sécurité des produits et le cycle de développement sécurisé. Le switch intègre l'authentification 802.1x, le contrôle d'accès AAA (RADIUS, TACACS+), les ACL par MAC/IP, l'IP Source Guard, la prévention ARP Spoofing et le DHCP Snooping. Le RBAC (contrôle d'accès basé sur les rôles) permet de gérer plusieurs comptes administrateur avec accès lecture/écriture ou lecture seule.

Supervision et diagnostic avancés

La fonction sFlow permet l'échantillonnage de paquets pour la supervision du trafic réseau et la détection d'anomalies. Le switch supporte SNMP v1/v2c/v3 avec de nombreuses MIB (RMON groupes 1, 2, 3, 9), LLDP, port mirroring et syslog. Un port console RS-232 (connecteur RJ-45) facilite l'administration locale. Le switch dispose également d'une sortie relais (24V/1A) pour les alarmes, ainsi que de multiples indicateurs LED pour la supervision visuelle.

Caractéristiques techniques

• 8 ports 10/100BASE-T(X) RJ-45
• 3 ports 100/1000FX SFP Gigabit
• 1 port console RS-232 (RJ-45)
• 11 ports compatibles SyncE
• Alimentation triple : 24-48 VDC, 110-300 VDC ou 110-240 VAC
• Plage d'entrée : 18-52 VDC, 88-330 VDC ou 85-264 VAC
• Consommation : 13,25 W @ 48 VDC, 11,40 W @ 300 VDC, 10,48 W @ 264 VAC
• Protection contre l'inversion de polarité
• Température de fonctionnement : -40°C à +75°C
• Humidité relative : 5% à 95% (sans condensation)
• Boîtier SPCC IP30 noir
• Dimensions : 77 x 163 x 138 mm
• Poids : 1 500 g
• Montage rail DIN ou mural (kit optionnel)

Réseaux et protocoles

• IPv4 et IPv6
• VLAN : jusqu'à 4096 VLAN (ID 1-4094), port-based, 802.1q tag-based, MAC-based (512 max), protocol-based, GVRP
• QoS : 8 files de priorité, 802.1p CoS, DSCP, Strict Priority (SP), Weighted Round Robin (WRR), limitation de débit
• Multicast : IGMP Snooping v1/v2/v3, MLD Snooping v1, 128 groupes IGMP statiques
• Agrégation de liens : 4 groupes trunk maximum avec IEEE 802.3ad LACP
• Table MAC : 4096 adresses
• Trames jumbo : 9216 octets
• Buffer de paquets : 1,75 Mb

Application dans les bus de processus IEC 61850

Le EH9711s-3SFP-HV est idéal comme switch de bus de processus dans les réseaux de sous-stations IEC 61850. Il gère les communications entre le niveau processus (Merging Units, disjoncteurs, sectionneurs, capteurs) et le niveau baie (IED - Intelligent Electronic Devices). Ses ports 10/100BASE-T(X) traitent le flux important de petits paquets d'échantillonnage en liaison descendante, tandis que ses ports SFP Gigabit assurent la connexion au niveau baie supérieur sans interférence. La topologie redondante ERPS Ring garantit une haute disponibilité du bus de processus.

Certifications et conformité

• IEC 61850-3 et IEEE 1613 (automatisation de sous-stations électriques)
• IEC 62443-4-2 et IEC 62443-4-1 (sécurité cybernétique)
• UL/IEC 62368 (sécurité)
• FCC Part 15 Subpart B Class A
• CE : EN 55032:2015/AC:2016 Class A, EN 61000-6-4, EN 55035:2017+A11:2020, EN 61000-6-2
• Tests IEC 61000-4 (ESD, RS, EFT, Surge, CS, PFMF, Ripple, etc.)
• RoHS
