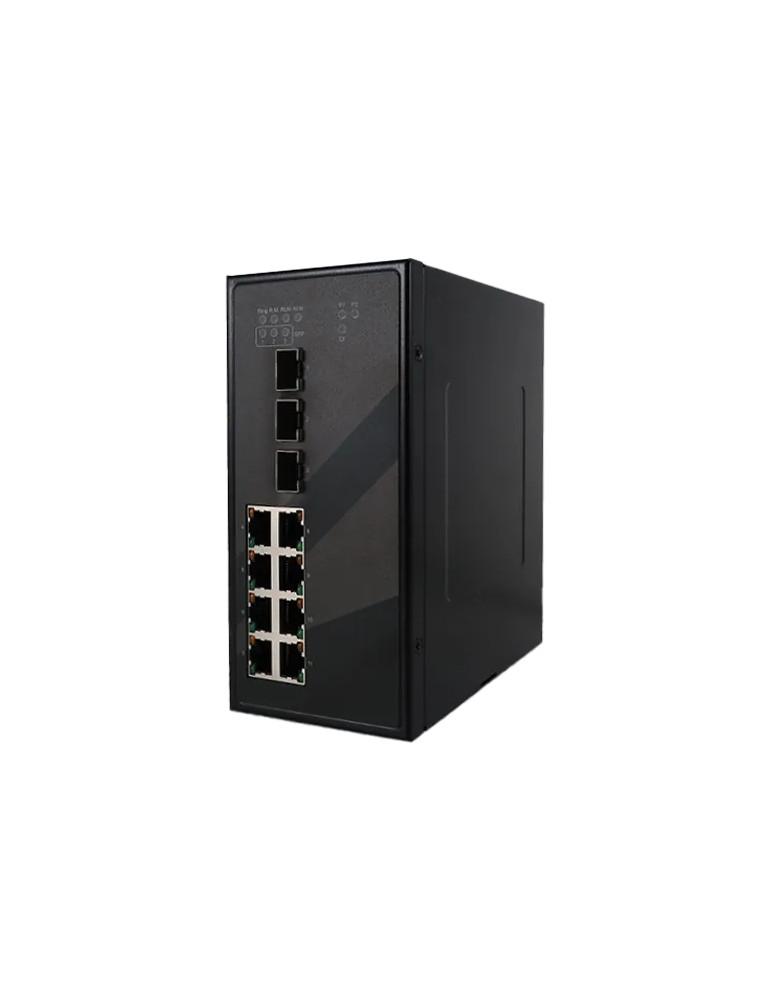

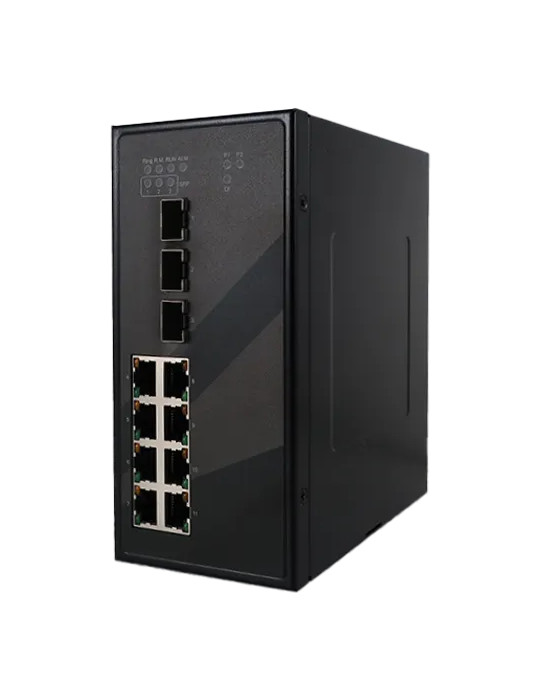

Atop EH9711s-3SFP-DC

Switch managé 11 ports Fast Ethernet pour automatisation de sous-stations électriques

Le switch Atop EH9711s-3SFP-DC est conçu pour les environnements industriels exigeants, notamment les systèmes d'automatisation de sous-stations électriques conformes aux normes IEC 61850-3 et IEEE 1613. Compact et robuste, il offre une connectivité complète avec 8 ports 10/100BASE-T(X) et 3 emplacements SFP Gigabit, permettant de gérer efficacement les communications entre le niveau process et le niveau baie dans les architectures de sous-stations.

Doté de fonctionnalités avancées de synchronisation temporelle (IEEE 1588v2 PTP et SyncE), ce switch garantit une précision de synchronisation nanométrique essentielle pour les applications temps réel. Sa capacité de redondance réseau avec le protocole ITU-T G.8032 ERPS assure une récupération du réseau en moins de 25 ms sur une charge complète de 250 équipements, garantissant ainsi une disponibilité maximale des infrastructures critiques.

Caractéristiques principales

• 8 ports 10/100BASE-T(X) RJ-45
• 3 emplacements SFP 100/1000FX pour liaison fibre optique Gigabit
• 11 ports SyncE pour synchronisation Ethernet synchrone
• Conformité IEC 61850-3 et IEEE 1613 pour automatisation de sous-stations
• Synchronisation temporelle IEEE 1588v2 PTP (horloge transparente P2P/E2E ou horloge de frontière matérielle)
• Support SyncE (Synchronous Ethernet) pour transport de fréquence stable
• Protocole ITU-T G.8032 ERPS Ring avec récupération réseau en 25 ms
• Redondance réseau MSTP/RSTP/STP
• 1 port console RS-232 (connecteur RJ-45)
• 4 interrupteurs DIP pour contrôle de l'anneau
• 1 sortie relais (24V/1A) pour signalisation d'alarme

Performances et capacités

• Capacité de commutation : 7,6 Gbps
• Fabric de commutation : 5,7 Mpps
• Mémoire tampon de paquets : 1,75 Mb
• Table d'adresses MAC : 4K entrées
• Trames Jumbo : jusqu'à 9216 octets
• Support IPv4 et IPv6

Fonctionnalités réseau avancées

• VLAN : jusqu'à 4096 VLAN (VLAN basé sur port, 802.1q, MAC, protocole)
• Qualité de service (QoS) : 8 files de priorité, 802.1p CoS, DSCP
• Sécurité : 802.1x, AAA (RADIUS, TACACS+), ACL MAC/IPv4/IPv6, IP Source Guard, ARP Spoof Prevention, DHCP Snooping
• Multicast : IGMP Snooping v1/v2/v3, MLD Snooping v1
• Agrégation de liens : jusqu'à 4 groupes de trunking
• Supervision : Port Mirroring, sFlow, RMON (groupes 1,2,3,9), LLDP
• Gestion : interface Web HTTP/HTTPS, CLI via Telnet/SSHv2, SNMP v1/v2c/v3

Alimentation et environnement

• Tension d'alimentation : 24-48 VDC (plage d'entrée : 18-52 VDC)
• Consommation électrique : 13,25 W @ 48 VDC (courant d'entrée : 0,276 A)
• Protection contre l'inversion de polarité
• Connecteur : bloc à bornes verrouillable 5 broches 5,08 mm
• Température de fonctionnement : -40°C à +75°C
• Température de stockage : -40°C à +85°C
• Humidité relative ambiante : 5 % à 95 % (sans condensation)

Construction et installation

• Boîtier : acier SPCC IP30, noir
• Dimensions (L x H x P) : 77 x 163 x 138 mm
• Poids : 1500 g
• Montage sur rail DIN ou mural (kit optionnel)
• Indicateurs LED : alimentation, alarme, firmware, anneau maître, état anneau, SFP1/2/3, entrée numérique, ports LAN
• Bouton de réinitialisation d'usine

Certifications et conformité

• Sécurité : UL/IEC(CB) 62368
• EMI : FCC Part 15 Class A, CE EN 55032 Class A
• EMS : CE EN 61000-6-2, tests IEC 61000-4-2/3/4/5/6/8/11
• Automatisation électrique : IEC 61850-3, IEEE 1613
• Sécurité industrielle : conforme IEC 62443-4-2 et IEC 62443-4-1
• RoHS

Applications typiques

Le switch EH9711s-3SFP-DC est idéal comme commutateur de bus de processus dans les réseaux de sous-stations IEC 61850. Il gère les communications entre le niveau process (composé d'unités de fusion, disjoncteurs, capteurs) et le niveau baie (équipements électroniques intelligents IED). Ses ports 10/100BASE-T(X) Fast Ethernet traitent le volume important de petits paquets d'échantillonnage provenant du niveau inférieur, tandis que ses ports SFP Gigabit assurent la connexion montante vers le niveau baie, transmettant les grandes quantités de données collectées sans interférence.

La prise en charge des protocoles IEEE 1588v2 PTP et SyncE permet d'atteindre les limites de précision temporelle et de dérive d'horloge requises par les unités de fusion. Le protocole ITU-T G.8032 ERPS Ring permet une topologie redondante dans le bus de processus, créant un réseau hautement fiable avec un temps d'arrêt minimal.
