Atop EH9711-3SFP-HV

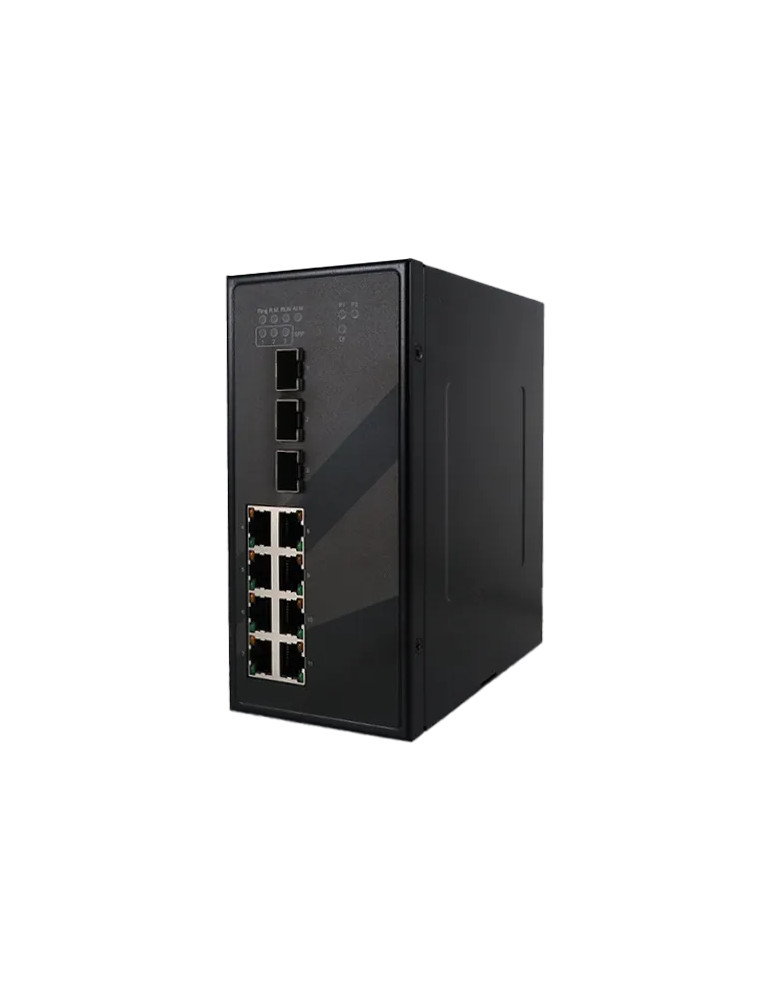

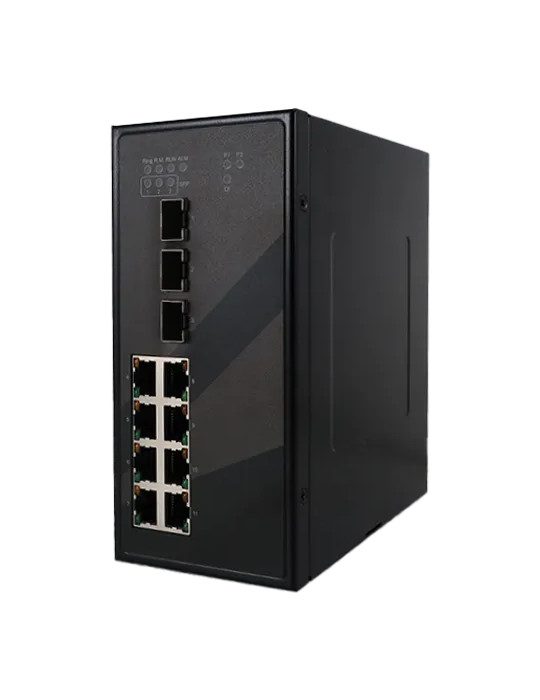

Le switch manageable Atop EH9711-3SFP-HV est un commutateur compact 11 ports conçu spécifiquement pour les réseaux d'automatisation de postes électriques. Avec ses 8 ports Fast Ethernet 10/100BASE-T(X) et ses 3 ports SFP Gigabit, il répond aux exigences strictes des normes IEC 61850-3 et IEEE 1613. Sa double alimentation accepte à la fois du 24-48 VDC et du 110-300 VDC / 110-240 VAC, offrant une flexibilité maximale pour les déploiements en environnements industriels contraignants.

Architecture réseau pour systèmes d'automatisation

Le EH9711-3SFP-HV s'intègre naturellement dans les architectures IEC 61850 comme switch de bus de processus, assurant la liaison entre le niveau processus (unités de fusion, disjoncteurs, capteurs) et le niveau baie (IED). Les 8 ports Fast Ethernet traitent efficacement les flux d'échantillonnage fréquents provenant des équipements aval, tandis que les 3 ports SFP Gigabit transportent sans congestion les données agrégées vers le niveau supérieur du réseau.

Synchronisation temporelle de précision

• IEEE 1588v2 PTP : horloge transparente matérielle P2P/E2E ou horloge frontière, précision nanoseconde
• SyncE (Synchronous Ethernet) : transport de fréquence stable au niveau MAC pour une continuité de service de bout en bout
• 7 ports compatibles SyncE sur 11 ports totaux
• Conformité aux profils C37.238 et IEC 61850-9-3 avec délai inférieur à 50 ns

Redondance réseau et auto-réparation

• ITU-T G.8032 ERPS Ring : rétablissement réseau en moins de 25 ms à pleine charge (250 équipements)
• MSTP/RSTP/STP pour topologies redondantes alternatives
• 4 commutateurs DIP pour configuration simplifiée du contrôle d'anneau
• Sortie relais pour signalisation d'alarme

Sécurité réseau conforme IEC 62443

• Conformité IEC 62443-4-2 (fonctions de sécurité produit) et IEC 62443-4-1 (cycle de développement sécurisé)
• Authentification 802.1x avec support RADIUS et TACACS+
• ACL par adresse MAC, IPv4 et IPv6
• IP Source Guard, ARP Spoof Prevention, Dynamic ARP Inspection
• DHCP Snooping et contrôle des tempêtes (unicast, multicast, broadcast)
• RBAC : comptes administrateurs multiples avec droits lecture-écriture ou lecture seule

Supervision réseau avancée

• sFlow : échantillonnage de paquets pour détection proactive d'anomalies réseau
• Port Mirroring pour analyse du trafic
• RMON groupes 1, 2, 3 et 9
• LLDP et LLDP-MED (TIA 1057)
• Registres d'état Modbus/TCP
• Alertes par relais, email (SMTP) et LED

Performances et capacités

• Capacité de commutation : 7,6 Gbps
• Fabric de commutation : 5,7 Mpps
• Mémoire tampon : 1,75 Mb
• Table d'adresses MAC : 4096 entrées
• Trames jumbo : jusqu'à 9216 octets
• VLAN : 4096 VLAN maximum (ID 1-4094), types port, 802.1q tag, MAC, protocole, gestion
• QoS : 8 files de priorité, sélection SP/WRR, classification 802.1p CoS et DSCP

Gestion complète du switch

• Interface web : HTTP, HTTPS
• CLI : Telnet, SSHv2
• SNMP : v1/v2c/v3 avec support SNMP Inform
• MIB : IF-MIB, Bridge-MIB, LLDP-MIB, 802.1q, 802.1x PAE, MSTP, LACP, RMON et nombreux RFC
• Console : 1 port RS-232 (connecteur RJ-45)
• Authentification : base locale, RADIUS, TACACS+
• Support DHCP : serveur, client, relais avec options 66, 67, 82
• Diagnostics : Ping/Ping6, traceroute IPv4/IPv6, diagnostics de câble

Robustesse industrielle extrême

• Température de fonctionnement : -40°C à +75°C
• Humidité relative : 5% à 95% (sans condensation)
• Boîtier IP30 en acier SPCC, montage rail DIN ou mural (kit optionnel)
• Dimensions (L×H×P) : 77 × 163 × 138 mm, poids 1500 g
• Alimentation redondante : 24-48 VDC (18-52 VDC) + 110-300 VDC (88-330 VDC) / 110-240 VAC (85-264 VAC)
• Protection polarité inverse
• Consommation : 13,25 W @ 48 VDC, 11,40 W @ 300 VDC

Conformité et certifications

• Normes de postes électriques : IEC 61850-3, IEEE 1613, IEC 60255-5
• Sécurité : UL/IEC(CB) 62368
• EMI : FCC Part 15 Class A, EN 55032 Class A
• EMS : EN 55035, EN 61000-6-2, tests IEC 61000-4-2/3/4/5/6/8/11/16/17/18/29
• RoHS conforme

Connectivité et interfaces

• 8 ports RJ-45 10/100BASE-T(X)
• 3 emplacements SFP 100/1000FX
• 1 port console RS-232 (RJ-45)
• 1 sortie relais (24V/1A)
• Indicateurs LED : alimentation P1/P2/P3, alarme, firmware, ring master, anneau, SFP1/2/3, entrée digitale, ports LAN
• 1 bouton de réinitialisation usine
• 4 commutateurs DIP pour contrôle d'anneau

Protocoles réseau supportés

• IP : IPv4, IPv6
• Ethernet : IEEE 802.3 (10BaseT), 802.3u (100BaseT(X)), 802.3z (1000BaseX)
• Contrôle de flux : IEEE 802.3x, contre-pression
• Redondance : ITU-T G.8032 ERPS, 802.1d STP, 802.1w RSTP, 802.1s MSTP
• VLAN : 802.1q, GVRP
• QoS : 802.1p
• Authentification : 802.1x
• Agrégation de liens : 802.3ad LACP (4 groupes trunk maximum)
• QinQ : 802.1ad
• Découverte : 802.1AB LLDP

Application typique : bus de processus IEC 61850

Dans une architecture de poste électrique, le EH9711-3SFP-HV s'insère comme switch de bus de processus entre les équipements de terrain (unités de fusion, disjoncteurs, capteurs) connectés sur les ports Fast Ethernet, et les IED du niveau baie reliés via les ports SFP Gigabit. La synchronisation PTP et SyncE garantit la précision temporelle exigée par les unités de fusion, tandis que l'anneau ERPS assure une disponibilité maximale du réseau avec un temps de rétablissement inférieur à 25 ms.
