Atop EH9711-3SFP-DC

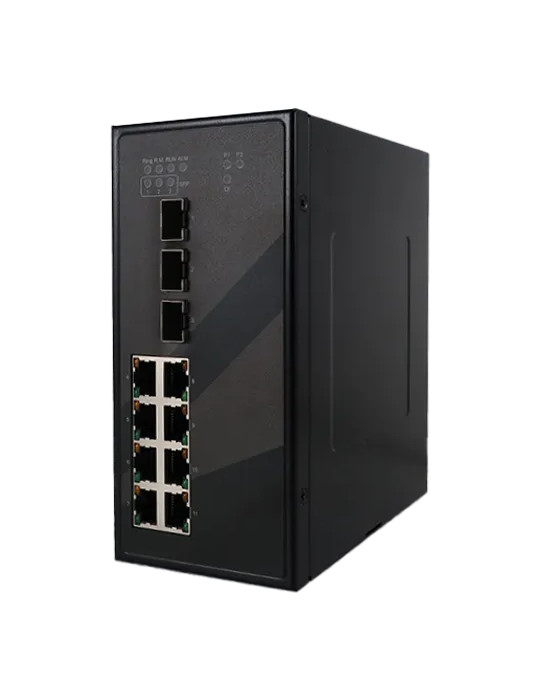

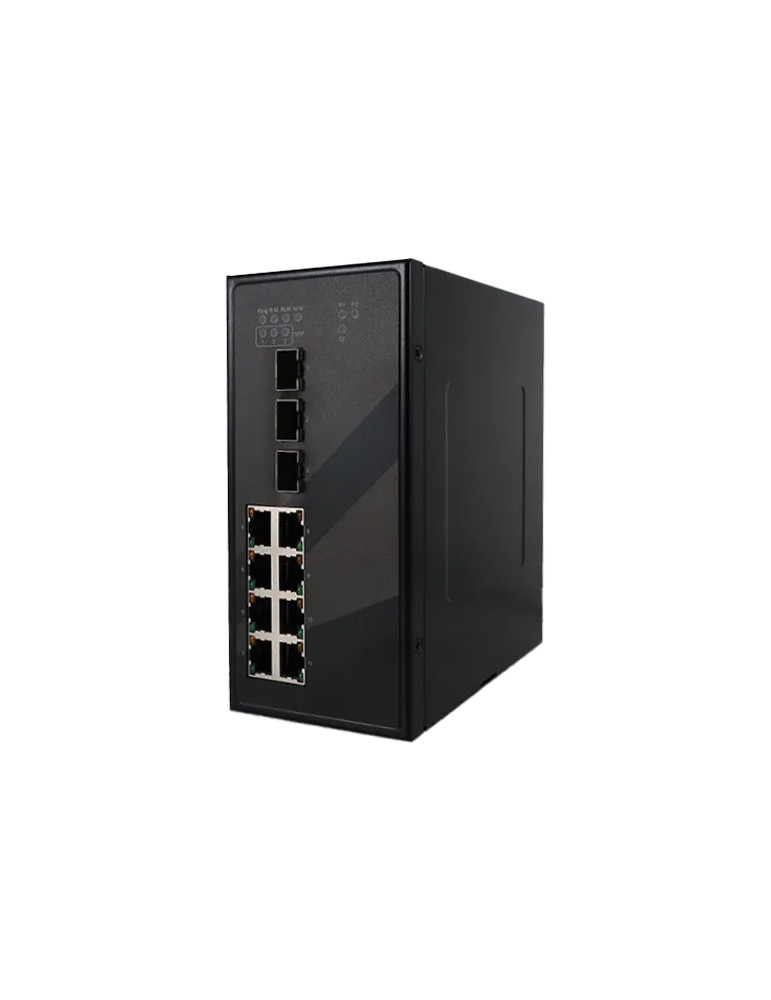

Switch managé Atop EH9711-3SFP-DC pour postes électriques IEC 61850-3

Le switch managé Atop EH9711-3SFP-DC est spécialement conçu pour les systèmes d'automatisation de postes électriques. Avec ses 8 ports Fast Ethernet et 3 ports SFP Gigabit, il offre une connectivité complète pour les architectures de type process bus conformes à la norme IEC 61850-3. Ce switch combine performance réseau et fiabilité pour les environnements électriques critiques, tout en assurant une synchronisation temporelle de précision grâce au support IEEE 1588v2 PTP et SyncE. Son alimentation 24-48 VDC et son boîtier compact facilitent l'intégration dans les armoires de contrôle des postes électriques.

Connectivité optimisée pour les postes électriques

• 8 ports 10/100BASE-T(X) pour la connexion des équipements du niveau processus (Merging Units, capteurs)
• 3 ports SFP 100/1000FX pour les liaisons montantes vers le niveau baie et les IED
• 1 port console RS-232 (RJ-45) pour la configuration locale
• Capacité de commutation de 7,6 Gbps avec fabric de 5,7 Mpps
• Table MAC de 4 000 entrées et support des trames jumbo jusqu'à 9 216 octets

Synchronisation temporelle de précision nanométrique

• Support IEEE 1588v2 PTP (Precision Time Protocol) avec horloge transparente P2P/E2E matérielle
• Délai de synchronisation inférieur à 50 nanosecondes
• Support SyncE (Synchronous Ethernet) pour le transport de fréquence stable au niveau MAC
• 7 ports SyncE pour une redondance temporelle
• Conformité aux profils C37.238 et IEC 61850-9-3 pour les applications électriques

Certifications pour environnements critiques

• Conforme IEC 61850-3 et IEEE 1613 pour l'automatisation des postes électriques
• Tests EMS selon IEC 61000-4-2/3/4/5/6/8/11 réussis
• Résistance ESD : ±8 kV en décharge contact, ±15 kV en décharge air
• Immunité aux surtensions : ±4 kV ligne-ligne, ±4 kV ligne-terre sur ports signaux
• Conformité IEC 62443-4-2 et IEC 62443-4-1 pour la sécurité cybernétique
• Certifications UL/IEC 62368, FCC Class A, CE

Redondance réseau et auto-réparation

• ITU-T G.8032 ERPS Ring avec récupération en moins de 25 ms à pleine charge (250 dispositifs)
• Support MSTP (IEEE 802.1s), RSTP (IEEE 802.1w) et STP (IEEE 802.1d)
• Sortie relais alarme (24V/1A) pour signalisation d'événements
• 4 commutateurs DIP pour le contrôle des anneaux
• Indicateurs LED pour l'état des ports, anneaux et alimentation

Gestion et sécurité avancées

• Interfaces de gestion : HTTPS, SSHv2, SNMP v1/v2c/v3, Modbus/TCP
• Authentification 802.1x avec support RADIUS et TACACS+
• Contrôle d'accès par ACL MAC/IPv4/IPv6
• IP Source Guard, ARP Spoof Prevention, DHCP Snooping
• Port mirroring et sFlow pour la supervision du trafic
• 8 files de priorité QoS avec support 802.1p CoS et DSCP

Support VLAN et multicast

• Jusqu'à 4 094 VLAN configurables
• VLAN basés sur port, tag 802.1q, MAC (512 max), protocole
• Support GVRP et 802.1ad QinQ
• IGMP Snooping v1/v2/v3 et MLD Snooping v1
• 128 groupes IGMP statiques maximum

Robustesse environnementale

• Température de fonctionnement : -40°C à +75°C
• Humidité relative : 5 % à 95 % sans condensation
• Boîtier métallique SPCC IP30 avec montage DIN-Rail ou mural (kit optionnel)
• Dimensions compactes : 77 × 163 × 138 mm
• Poids : 1 500 g

Alimentation fiable 24-48 VDC

• Tension d'alimentation nominale : 24-48 VDC
• Plage de tension d'entrée : 18-52 VDC
• Consommation : 13,25 W à 48 VDC (courant : 0,276 A)
• Connecteur : 1 bornier verrouillable 5 broches 5,08 mm
• Protection contre les inversions de polarité

Applications typiques

Le switch Atop EH9711-3SFP-DC est idéal pour les architectures de bus de processus IEC 61850, où il assure la communication entre le niveau processus (Merging Units, disjoncteurs, capteurs) et le niveau baie (IED). Ses ports Fast Ethernet traitent les flux d'échantillonnage rapides provenant des équipements de terrain, tandis que ses ports SFP Gigabit permettent de transmettre les données agrégées vers les niveaux supérieurs sans interférence. Le support IEEE 1588v2 PTP garantit la précision temporelle exigée par les Merging Units, tandis que le protocole G.8032 ERPS Ring assure une topologie redondante pour une disponibilité maximale du réseau.
