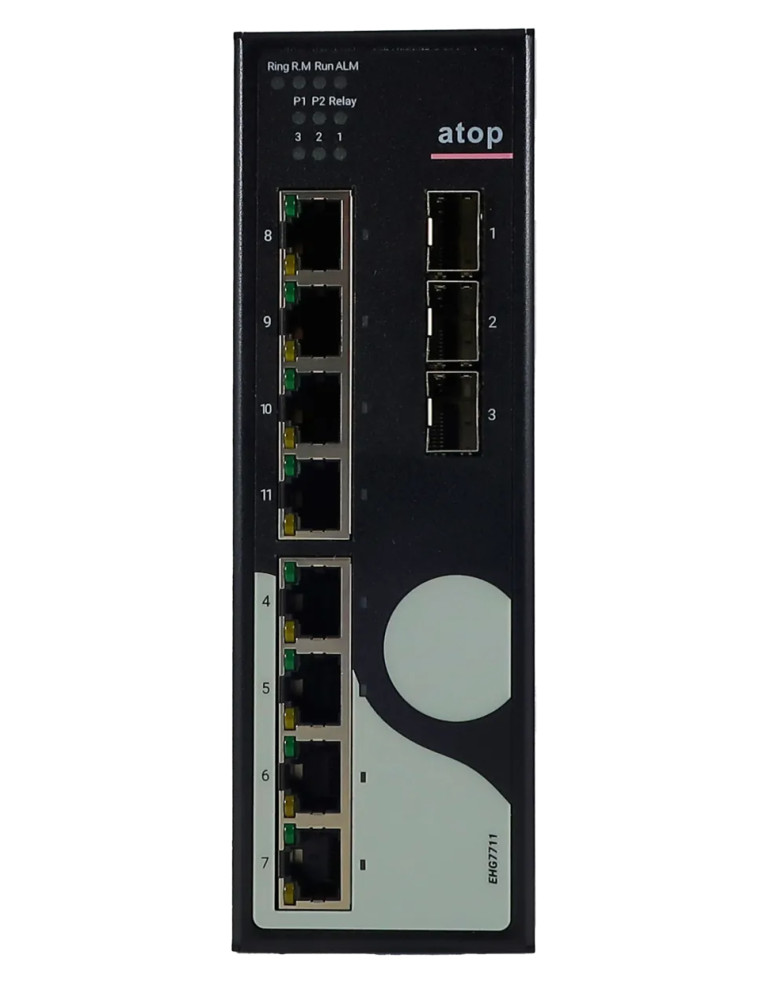

Atop EHG7711-8PoE-1SFP-225SFP

Switch Gigabit manageable industriel avec PoE++ 90W et SFP 2,5 Gbps pour infrastructures critiques

Le switch Atop EHG7711-8PoE-1SFP-225SFP combine performances réseau avancées et alimentation haute puissance pour les déploiements industriels exigeants. Avec ses 8 ports Gigabit dont 8 ports PoE++ IEEE 802.3bt délivrant jusqu'à 90W par port (budget total 180W), ce switch manageable supporte les équipements gourmands en énergie : caméras PTZ haute résolution, points d'accès Wi-Fi 6, écrans industriels ou dispositifs fonctionnant en conditions extrêmes. Sa connectivité optique intègre 1 slot SFP Gigabit et 2 slots SFP 2,5 Gbps, offrant une bande passante étendue pour les applications de vidéosurveillance haute définition et les réseaux publics performants.

Synchronisation temporelle IEEE 1588 PTP pour applications time-sensitive

Le EHG7711-8PoE-1SFP-225SFP intègre le protocole IEEE 1588v2 Precision Time Protocol en version matérielle (boundary clock et transparent clock), garantissant une synchronisation horaire de haute précision pour les processus industriels critiques. Les modes end-to-end et peer-to-peer, complétés par 802.1AS, assurent une coordination temporelle fiable dans les architectures distribuées nécessitant une horloge commune stricte.

Redondance réseau multi-protocoles et résilience maximale

Conçu pour maintenir la continuité de service, ce switch supporte les protocoles de redondance ITU-T G.8032 ERPS, RSTP, MSTP et MRP (Manager/Client). Les topologies en anneau compatible (Compatible Ring/Chain, U-Ring) permettent des temps de rétablissement rapides en cas de coupure, indispensables aux infrastructures ferroviaires, aux sous-stations électriques et aux systèmes SCADA. Les deux entrées d'alimentation redondantes (blocs à vis verrouillables 5 pôles) avec protection d'inversion de polarité garantissent une disponibilité permanente.

Gestion avancée et sécurité conformes IEC 62443

Le EHG7711 offre une gestion réseau complète via CLI (console RS-232 RJ45), interface web HTTPS, Telnet, SSH, SNMP v1/v2c/v3, avec prise en charge de RMON, syslog et sFlow. Les fonctions de sécurité incluent l'authentification 802.1x (RADIUS, TACACS+), DHCP snooping, IP source guard, dynamic ARP inspection et prévention d'usurpation ARP. Le développement conforme à la norme IEC 62443-4-1 répond aux exigences de cybersécurité des systèmes d'automatisation industrielle. La gestion QoS (8 files de priorité), VLAN (4096 entrées, basé sur MAC/IP/protocole), QinQ, trunk LACP et registres Modbus/TCP facilitent l'intégration dans les environnements OT.

Caractéristiques techniques

• Ports Ethernet : 8 x 10/100/1000BASE-T(X) RJ45 auto-négociation
• PoE : 8 ports IEEE 802.3af/at/bt (PoE++), 90W max. par port, budget total 180W
• Ports fibre optique : 1 x SFP 1000BASE-X, 2 x SFP 2500BASE-X
• Synchronisation : IEEE 1588v2 PTP matériel TC/BC, NTP client/serveur, SNTP, 802.1AS
• Redondance : ERPS (G.8032), STP, RSTP, MSTP, MRP (Manager/Client), Compatible Ring, U-Ring
• VLAN : 4096 VLANs, VLAN basé sur port/MAC/IP-subnet/protocole, QinQ
• QoS : 8 files de priorité, IEEE 802.1p
• Multicast : IGMPv1/v2/v3 snooping, 128 groupes statiques, 256 groupes dynamiques, MLD
• Sécurité : 802.1x, RADIUS, TACACS+, DHCP snooping, IP source guard, DAI, prévention ARP spoof, ACL
• Protocoles de gestion : SNMPv1/v2c/v3, RMON (groupes 1,2,3,9), Telnet, SSH, HTTP, HTTPS, syslog, LLDP, sFlow, TFTP, OAM
• Console : RS-232 (RJ45), câble RJ45 vers DB9 femelle crossover inclus en option
• Relais de sortie : 2 relais, capacité 1A @ 24 VDC
• Alimentation : 53 à 57 VDC pour 802.3at/bt, double entrée redondante, bloc à vis 5 pôles 5,08 mm verrouillable, protection polarité inverse
• Consommation système : 195W max. @ 57 VDC
• Température de fonctionnement : -40°C à +75°C
• Humidité relative : 5% à 95% (sans condensation, 55°C)
• Certifications : UL/EN/IEC 62368-1, FCC Part 15 Class A, CE (EN 55032:2015/A11:2020 Class A, EN 61000-6-4, EN 55035:2017/A11:2020, EN 61000-6-2), conformité IEC 62443-4-1
• Tests environnementaux : MIL-STD-810G Method 516.5 (choc), MIL-STD-810F Method 516.5 (chute), MIL-STD-810F Method 514.5 C-1 & C-2 (vibrations)
• MTBF : 20 ans
• Boîtier : Aluminium IP30, dimensions 168 x 135 x 55 mm, poids 800 g
• Montage : Rail DIN, fixation murale (kit optionnel WMK-450-Black)
• Indicateurs LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed RJ45, Link SFP, PoE
• Switch fabric : Table MAC 4K, mémoire tampon 1,75 Mb, jumbo frame 9216 octets

Applications types

Le EHG7711-8PoE-1SFP-225SFP s'adresse aux infrastructures nécessitant bande passante étendue et alimentation haute puissance : réseaux de vidéosurveillance avec caméras PTZ 4K/8K, Wi-Fi public dense (Wi-Fi 6/6E), automatisation ferroviaire, sous-stations électriques intelligentes, systèmes de contrôle industriels avec synchronisation temps réel. Son architecture compacte slim DIN-Rail optimise l'installation dans les armoires et espaces confinés, tandis que sa plage de température étendue (-40°C à +75°C) garantit un fonctionnement fiable en environnements sévères.
