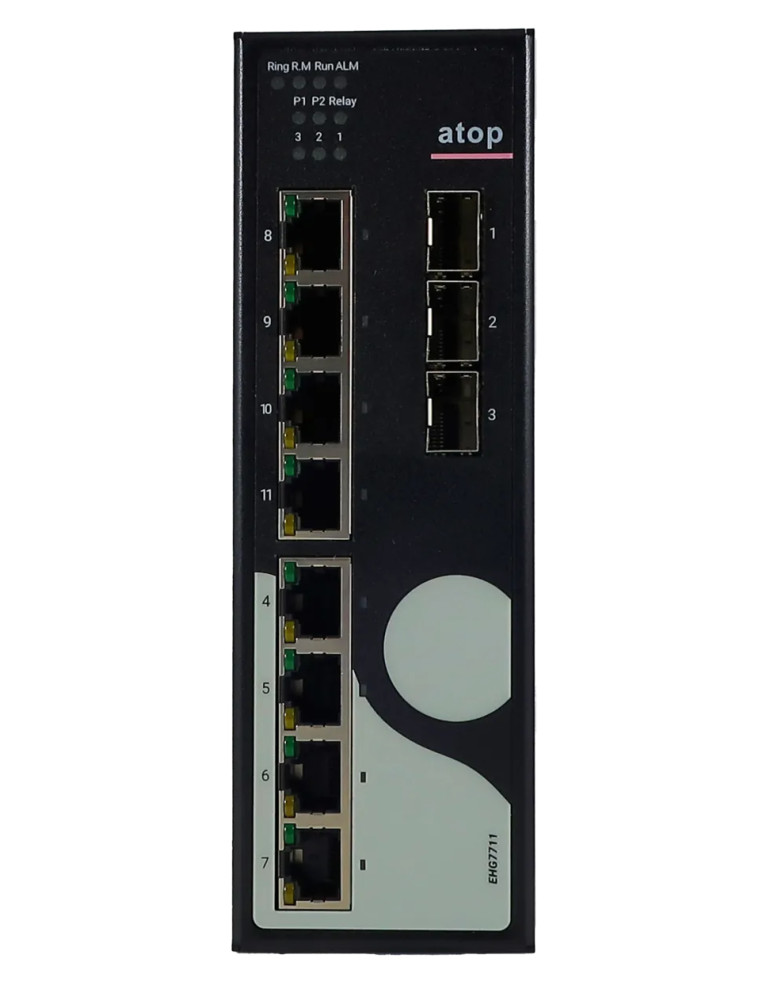

Atop EHG7711-4PoE-1SFP-225SFP

Switch Gigabit managé industriel haute performance avec PoE 802.3bt

Le switch Atop EHG7711-4PoE-1SFP-225SFP offre une connectivité Gigabit managée pour les environnements industriels exigeants. Avec ses 8 ports RJ45 10/100/1000BASE-T dont 4 ports PoE 802.3bt délivrant jusqu'à 90W par port, il alimente directement les équipements haute puissance comme les caméras PTZ et les bornes Wi-Fi 6. Le switch intègre également 1 port SFP 1000BASE-X et 2 emplacements SFP 2,5 Gbps pour répondre aux besoins de bande passante élevée des applications modernes.

Conçu pour les installations critiques, ce switch fonctionne dans une plage de température étendue de -40°C à +75°C et dispose d'un boîtier aluminium IP30 montable sur rail DIN. Il est certifié UL/CE/FCC et conforme aux exigences de développement IEC62443-4-1 pour la sécurité des systèmes industriels.

Performances réseau et alimentation PoE

• 8 ports 10/100/1000BASE-T(X) RJ45 auto-négociation
• 4 ports PoE 802.3af/at/bt avec alimentation jusqu'à 90W par port
• Budget PoE total de 180W
• 1 port SFP 1000BASE-X
• 2 emplacements SFP 2,5 Gbps pour montée en débit
• Table MAC de 4 096 entrées
• Taille de trame jumbo : 9 216 octets
• Mémoire tampon de 1,75 Mb

Protocoles et redondance réseau

• Protocoles de redondance : ITU-T G.8032 ERPS, RSTP, MSTP, MRP (Manager/Client)
• Synchronisation temporelle : IEEE 1588v2 PTP matériel BC/TC, NTP Server/Client
• Protocoles supportés : IPv4, IPv6, IGMPv1/v2/v3, SNMPv1/v2c/v3, SSH, HTTPS, LLDP
• VLAN : 802.1Q, VLAN basé sur port/MAC/sous-réseau IP/protocole, QinQ
• Sécurité : 802.1x, RADIUS, TACACS+, prévention ARP spoofing, DHCP snooping
• Qualité de service : 8 files de priorité, QoS
• Registres Modbus/TCP pour l'état des équipements

Alimentation et connectique

• Tension d'entrée : 53-57 VDC pour le mode 802.3at/bt
• Connecteur : bloc à bornes verrouillable 5 broches 5,08 mm
• Double entrée d'alimentation redondante avec protection contre l'inversion de polarité
• 2 sorties relais avec capacité de 1A @ 24 VDC
• Port console RS232 (connecteur RJ45)
• Interrupteurs DIP pour le contrôle de l'anneau
• Bouton de réinitialisation

Caractéristiques physiques et environnementales

• Boîtier aluminium IP30
• Dimensions : 168 x 135 x 55 mm (L x H x P)
• Poids : 800 g
• Montage rail DIN ou mural (kit optionnel)
• Température de fonctionnement : -40°C à +75°C
• Température de stockage : -40°C à +85°C
• Humidité relative : 5 % à 95 % sans condensation à 55°C
• MTBF : 20 ans

Certifications et conformité

• Sécurité : UL/EN/IEC 62368-1
• EMI : FCC Part 15 Class A, EN 55032:2015/A11:2020 Class A
• EMS : EN 55035:2017/A11:2020, EN 61000-6-2
• Conformité RoHS II
• Tests environnementaux : MIL-STD-810F/G
• Développement conforme IEC62443-4-1

Applications typiques

Le switch EHG7711-4PoE-1SFP-225SFP est particulièrement adapté aux infrastructures nécessitant des débits élevés et une forte puissance PoE : surveillance vidéo haute résolution avec caméras PTZ 4K, points d'accès Wi-Fi 6, réseaux ferroviaires, équipements au sol des installations critiques. Les ports SFP 2,5 Gbps permettent de moderniser les topologies existantes sans remplacement complet de l'infrastructure, tout en maintenant la compatibilité avec les équipements anciens et nouveaux.
