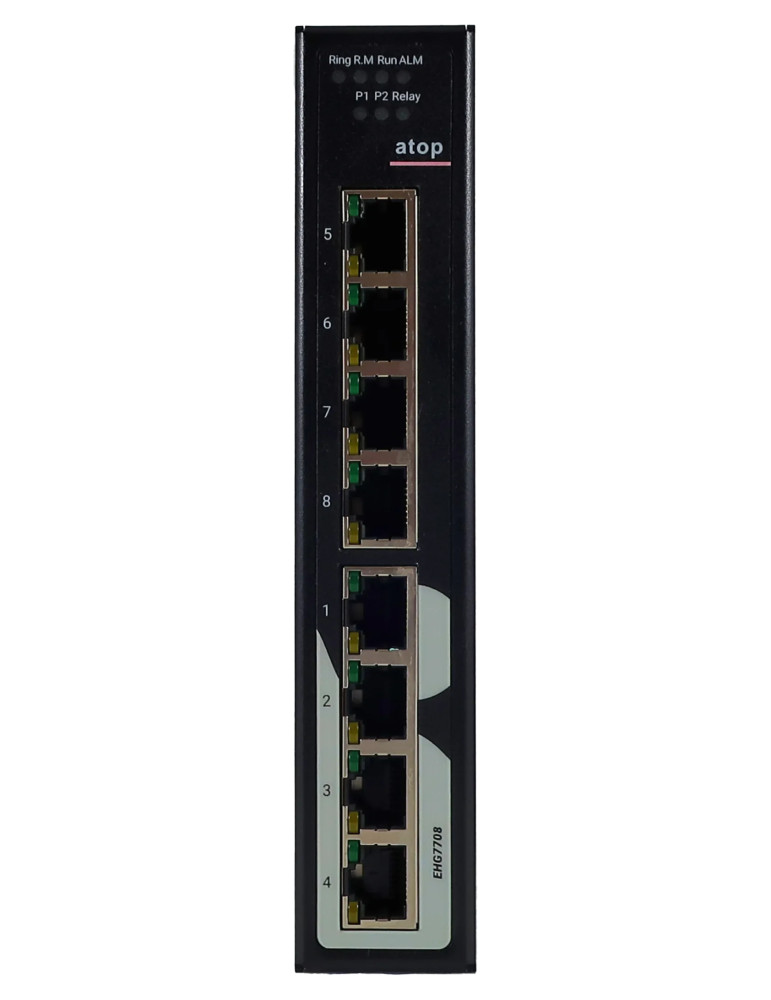

Atop EHG7708-8PoE

L'Atop EHG7708-8PoE est un switch Ethernet Gigabit managé pour applications industrielles exigeantes. Ce modèle compact au format DIN-Rail combine haute performance réseau, alimentation Power over Ethernet avancée et synchronisation temporelle de précision, adapté aux infrastructures critiques nécessitant fiabilité et puissance élevée.

Architecture réseau haute performance

Le switch EHG7708-8PoE intègre 8 ports RJ45 10/100/1000BASE-T(X) avec auto-négociation. La plateforme de commutation offre une table MAC de 4096 entrées, un buffer de 1,75 Mb et supporte les trames jumbo jusqu'à 9216 octets. Le switch gère 8 files de priorité QoS, 4096 VLAN (VID 1 à 4094) et 4 groupes de trunk pour optimiser les flux de données critiques.

Alimentation PoE 802.3bt haute puissance

Les 8 ports RJ45 délivrent une alimentation conforme aux normes IEEE 802.3af/at/bt, avec une puissance maximale de 90W par port et un budget total de 180W. Cette capacité permet d'alimenter des équipements industriels énergivores comme des caméras PTZ haute résolution, points d'accès Wi-Fi 6, ou dispositifs opérant en conditions climatiques extrêmes, sans nécessiter de câblage d'alimentation séparé sur site.

Synchronisation temporelle IEEE 1588 PTPv2

Le switch intègre une implémentation matérielle (hardware-based) du protocole IEEE 1588 PTPv2 en mode Transparent Clock (End-to-End et Peer-to-Peer) et Boundary Clock. Il supporte également 802.1AS et offre la synchronisation réseau via NTP Server/Client et SNTP, garantissant une transmission précise pour les processus sensibles au temps.

Redondance et haute disponibilité

• Protocoles de redondance : ITU-T G.8032 ERPS Ring, RSTP/STP/MSTP
• MRP (Manager/Client), Compatible Ring/Chain, U-Ring
• Double alimentation redondante 9-57 VDC via borniers verrouillables 5 broches 5,08 mm
• Protection contre les inversions de polarité
• 2 sorties relais (1A @ 24 VDC) pour alarmes autonomes

Fonctions de gestion avancées

Le switch EHG7708-8PoE propose un ensemble complet de protocoles de gestion : SNMP v1/v2c/v3, RMON, Syslog, LLDP, Telnet, SSH, HTTP/HTTPS. Il supporte les mécanismes de sécurité conformes IEC62443 : authentification 802.1x, RADIUS, TACACS+, gestion des comptes utilisateurs et politiques de mots de passe. Les fonctionnalités incluent également ACL, ARP spoof Prevention, DHCP snooping, IP Source Guard, Dynamic ARP Inspection, QinQ, et port mirroring.

Registres Modbus/TCP et supervision

Des registres de statut Modbus/TCP sont fournis pour l'intégration dans les systèmes d'automatisation industrielle. Le switch supporte également MQTT, sFlow, OAM, DHCP Relay Agent et UDLD pour une supervision complète.

Robustesse environnementale industrielle

• Plage de température : -40°C à +75°C
• Boîtier aluminium IP30, montage DIN-Rail (ou mural avec kit optionnel)
• Dimensions : 168 x 135 x 32 mm, poids 800 g
• Certifications : UL/EN/IEC 62368-1, FCC Part 15 Class A, CE (EN 55032/61000-6-4)
• Tests CEM : ESD (IEC 61000-4-2), EFT (IEC 61000-4-4), Surge (IEC 61000-4-5), immunité RF
• Conformité MIL-STD-810G (choc, chute, vibrations)
• MTBF : 20 ans

Indicateurs et interfaces

LEDs : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed RJ-45, PoE. Console RS232 (connecteur RJ45). Bouton de réinitialisation et commutateurs DIP pour contrôle Ring.

Alimentation

• Tension d'entrée : 45-57 VDC pour modes 802.3af ; 53-57 VDC pour modes 802.3at/bt
• Courant système : 3,8 A max. (802.3at/bt)
• Consommation système : 195 W max. @ 57 Vdc (802.3at/bt)

Applications typiques

Le switch EHG7708-8PoE convient aux infrastructures réseau industrielles : surveillance vidéo CCTV haute résolution, Wi-Fi public, applications ferroviaires EN 50155, équipements de terrain critiques nécessitant redondance et synchronisation temporelle de précision, environnements avec contraintes climatiques sévères.
