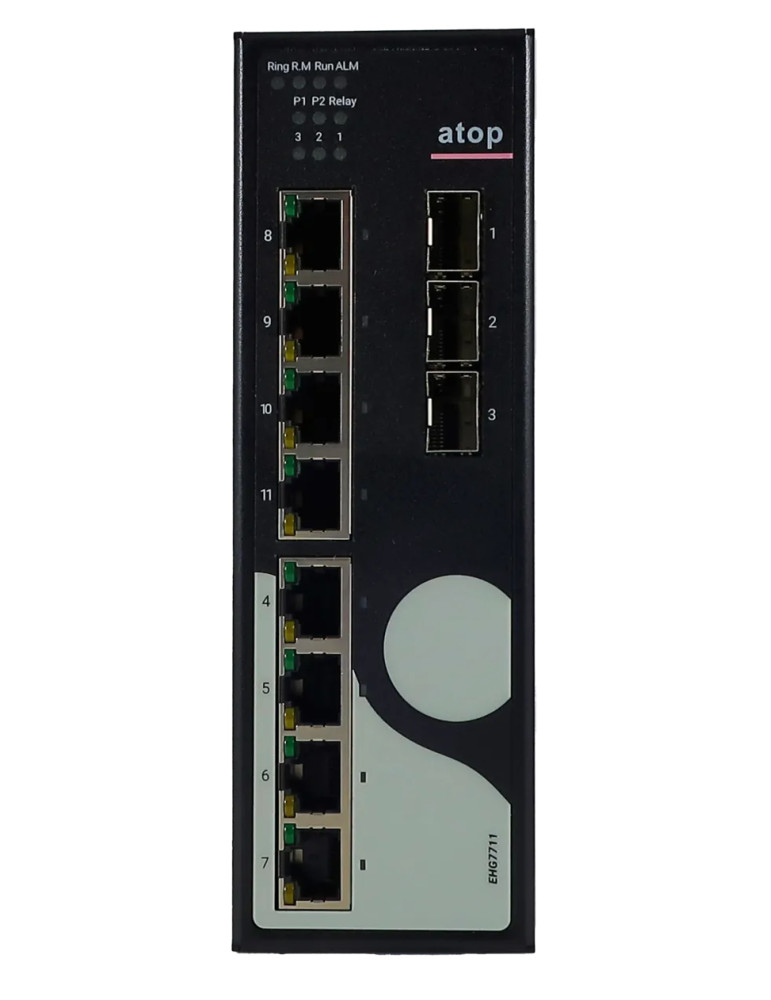

Atop EHG7711-1SFP-225SFP

Switch Gigabit Ethernet managé industriel avec connectivité haut débit 2.5G

L'Atop EHG7711-1SFP-225SFP est un switch Ethernet managé industriel conçu pour les environnements exigeants nécessitant fiabilité, performances réseau élevées et synchronisation de précision. Avec ses 8 ports 10/100/1000Base-T(X) RJ45, 1 port SFP Gigabit et 2 ports SFP 2.5 Gbps, ce modèle offre une flexibilité maximale pour connecter des équipements récents supportant des débits élevés (caméras haute résolution, points d'accès Wi-Fi 6) tout en assurant la compatibilité avec les infrastructures existantes. Son boîtier compact en aluminium IP30 montage DIN-Rail est certifié UL, CE et FCC, et fonctionne de -40°C à +75°C.

Redondance réseau et fiabilité maximale

Le switch EHG7711-1SFP-225SFP implémente les protocoles de redondance ITU-T G.8032 ERPS, RSTP/MSTP, MRP (Manager/Client) ainsi que les anneaux propriétaires compatibles (Compatible Ring/Chain, U-Ring). Ces mécanismes garantissent la continuité de service même en cas de défaillance temporaire du réseau. L'alimentation redondante par deux entrées 9-57 VDC (via bornier terminal 5 broches verrouillable) avec protection contre l'inversion de polarité renforce la robustesse de l'installation.

Synchronisation de précision IEEE 1588 PTP

Le modèle EHG7711-1SFP-225SFP intègre un support matériel IEEE 1588v2 Precision Time Protocol en mode Transparent Clock (TC) End-to-End, Peer-to-Peer et Boundary Clock (BC), ainsi que la norme 802.1AS. Cette fonctionnalité assure une synchronisation temporelle de très haute précision indispensable aux processus sensibles au temps (automation industrielle, mesures distribuées, télécommunications). La synchronisation réseau classique est également supportée via NTP Server/Client et SNTP.

Gestion avancée et sécurité conforme IEC 62443

Le switch managé offre un large éventail de protocoles de gestion et de sécurité :

• Protocoles supportés : IPv4, IPv6, SNMPv1/v2c/v3, SNMP Inform, Modbus/TCP, Telnet, SSH, HTTP, HTTPS, TFTP, Syslog, LLDP, RMON, SMTP (y compris Gmail)
• Sécurité : 802.1x (EAP, RADIUS, TACACS+), ARP Spoof Prevention, DHCP Snooping, IP Source Guard, Dynamic ARP Inspection, politiques de mots de passe conformes à IEC 62443-4-1
• Qualité de service (QoS) : 8 files d'attente prioritaires, VLAN (802.1Q, Port-Based, MAC-Based, IP-Subnet-Based, Protocol-Based, QinQ), ACL, sFlow
• Multicast : IGMPv1/v2/v3, IGMP Snooping (128 groupes statiques, 256 dynamiques), MLD

Performances et capacités de commutation

• Table MAC : 4096 entrées
• Table VLAN : 4096 VLAN (VID 1 à 4094), 512 VLAN basés MAC
• Groupes de trunking : 4 groupes (802.3ad LACP)
• Taille de trame Jumbo : 9216 octets
• Mémoire tampon de paquets : 1.75 Mb

Interfaces et connectivité

• 8 ports RJ45 10/100/1000Base-T(X) auto-négociation
• 1 port SFP 1000Base-X (optique Gigabit)
• 2 ports SFP 2500Base-X (optique 2.5 Gigabit)
• Port console RS232 (connecteur RJ45)
• 2 sorties relais (capacité 1A @ 24 VDC)
• Commutateurs DIP (Ring Control)
• Bouton de réinitialisation

Caractéristiques physiques et environnementales

• Boîtier : Aluminium IP30, dimensions 168 x 135 x 55 mm, poids 800 g
• Montage : DIN-Rail, fixation murale (kit en option, réf. WMK-450-Black)
• Température de fonctionnement : -40°C à +75°C
• Température de stockage : -40°C à +85°C
• Humidité relative : 5% à 95% (sans condensation, 55°C)
• MTBF : 20 ans

Conformité et certifications

• Sécurité : UL/EN/IEC 62368-1 (CB)
• Émissions : FCC Part 15 Subpart B Class A, EN 55032:2015/A11:2020 Class A
• Immunité : EN 55035:2017/A11:2020, EN 61000-6-2, IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8 (PFMF)
• Chocs et vibrations : MIL-STD-810G Method 516.5, MIL-STD-810F Method 514.5 C-1 & C-2
• RoHS II

Applications typiques

Le switch Atop EHG7711-1SFP-225SFP est idéal pour les infrastructures industrielles, les installations ferroviaires, la vidéosurveillance haute résolution (CCTV IP, caméras PTZ), les systèmes de contrôle-commande nécessitant synchronisation temporelle précise, les réseaux Wi-Fi publics (Wi-Fi 6), et toute application exigeant haute disponibilité et montée en débit sans refonte complète de l'infrastructure.
