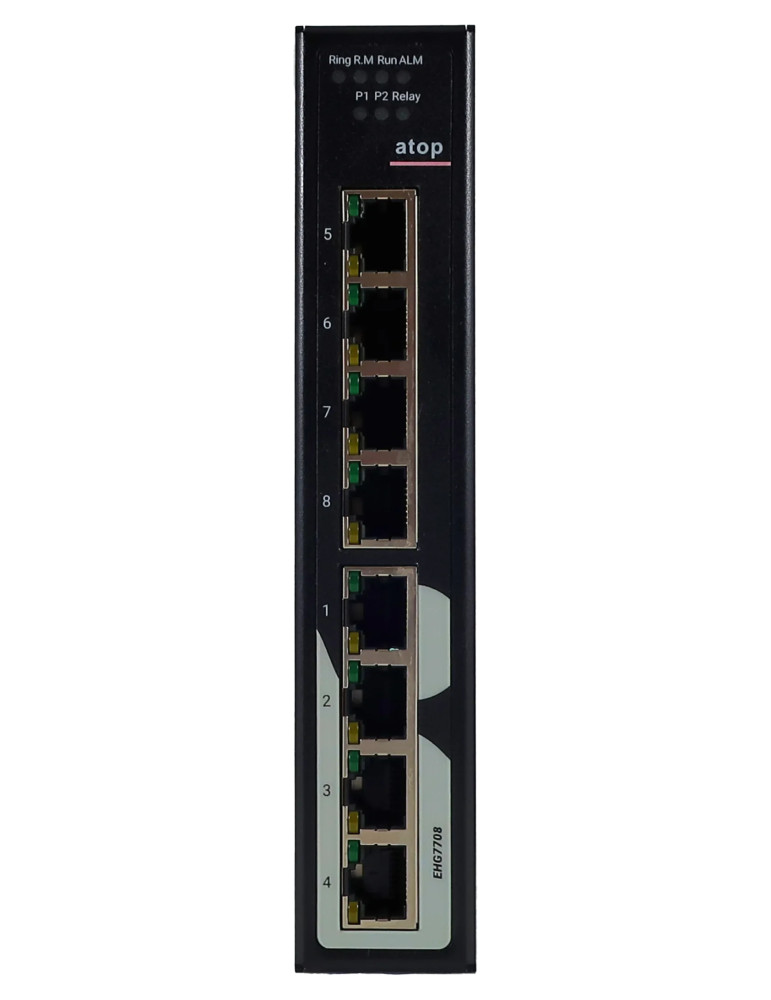

Atop EHG7708-2SFP-225SFP

Le switch managé Atop EHG7708-2SFP-225SFP associe connectivité cuivre et fibre optique haute performance pour les infrastructures industrielles exigeantes. Certifié UL, CE et FCC, il offre 4 ports Gigabit Ethernet 10/100/1000BASE-T RJ45 auto-négociés, 2 emplacements SFP 1000BASE-X et 2 emplacements SFP 2500BASE-X, permettant des architectures réseau évolutives avec montées en débit sans remplacement complet de l'infrastructure existante.

Performances et table de commutation

• 4 ports 10/100/1000BASE-T(X) RJ45 auto-négociés
• 2 emplacements SFP 1000BASE-X (Gigabit)
• 2 emplacements SFP 2500BASE-X
• Mémoire tampon : 1,75 Mb
• Table d'adresses MAC : 4096 entrées
• Trames jumbo : 9216 octets
• 8 files de priorité QoS

Protocoles et redondance réseau

• Redondance : ITU-T G.8032 ERPS, RSTP/STP/MSTP, MRP (Manager/Client), U-Ring, Compatible Ring/Chain
• VLAN : IEEE 802.1Q, port-based, MAC-based, IP-subnet-based, protocol-based, QinQ (4096 entrées)
• Gestion : SNMPv1/v2c/v3, HTTP, HTTPS, Telnet, SSH, TFTP, console RS232 (RJ45)
• Qualité de service : IEEE 802.1p, DiffServ, ACL
• Sécurité : IEEE 802.1x, authentification RADIUS/TACACS+, prévention usurpation ARP, DHCP snooping, IP source guard, inspection dynamique ARP
• IPv4/IPv6, IGMPv1/v2/v3, IGMP snooping, MLD, LLDP, RMON, sFlow, Modbus/TCP

Synchronisation temporelle IEEE 1588v2 PTP

• Horloge transparente (TC) hardware End-to-End et Peer-to-Peer
• Horloge limite (BC) hardware
• Support IEEE 802.1AS
• NTP/SNTP serveur/client
• Registres d'état Modbus/TCP pour intégration automatisation

Alimentation et sorties relais

• Alimentation : 9-57 VDC (modèles non-PoE)
• Double entrée alimentation redondante par bornier à vis verrouillable 5 broches 5,08 mm
• Protection contre les inversions de polarité
• Consommation système : 10 W max. @ 57 VDC
• 2 sorties relais avec capacité de commutation 1 A @ 24 VDC

Boîtier et installation

• Boîtier aluminium IP30, dimensions 168 x 135 x 32 mm
• Poids : 800 g
• Montage rail DIN ou mural (kit optionnel)
• Indicateurs LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed RJ-45, Link SFP
• Console RS232 (connecteur RJ45)
• Bouton reset
• Interrupteurs DIP de contrôle d'anneau

Caractéristiques environnementales et certifications

• Température de fonctionnement : -40°C à +75°C
• Température de stockage : -40°C à +85°C
• Humidité relative : 5 % à 95 % @ 55°C (sans condensation)
• Conformité : UL/EN/IEC 62368-1, FCC Part 15 Class A, CE (EN 55032 Class A, EN 61000-6-4, EN 55035, EN 61000-6-2)
• Immunité : ESD (±4 kV contact, ±8 kV air), EFT (±2 kV ligne DC, ±1 kV signal), Surge (±1 kV ligne-terre DC, ±1 kV signal), RS (10 V/m 80-1000 MHz), CS (10 V 0,15-80 MHz), PFMF (30 V/m)
• Résistance : chocs, chutes et vibrations selon MIL-STD-810
• RoHS II, MTBF 20 ans
• Conformité IEC 62443-4-1 (développement et exigences fonctionnelles)

Applications typiques

La prise en charge native des slots SFP 2,5 Gbps permet de moderniser progressivement les architectures existantes : connexion de caméras haute résolution, points d'accès Wi-Fi 6, infrastructures 5G, vidéosurveillance CCTV et applications temps réel nécessitant des montées en débit intermédiaires entre 1 et 10 Gbps, sans changement complet du câblage.
