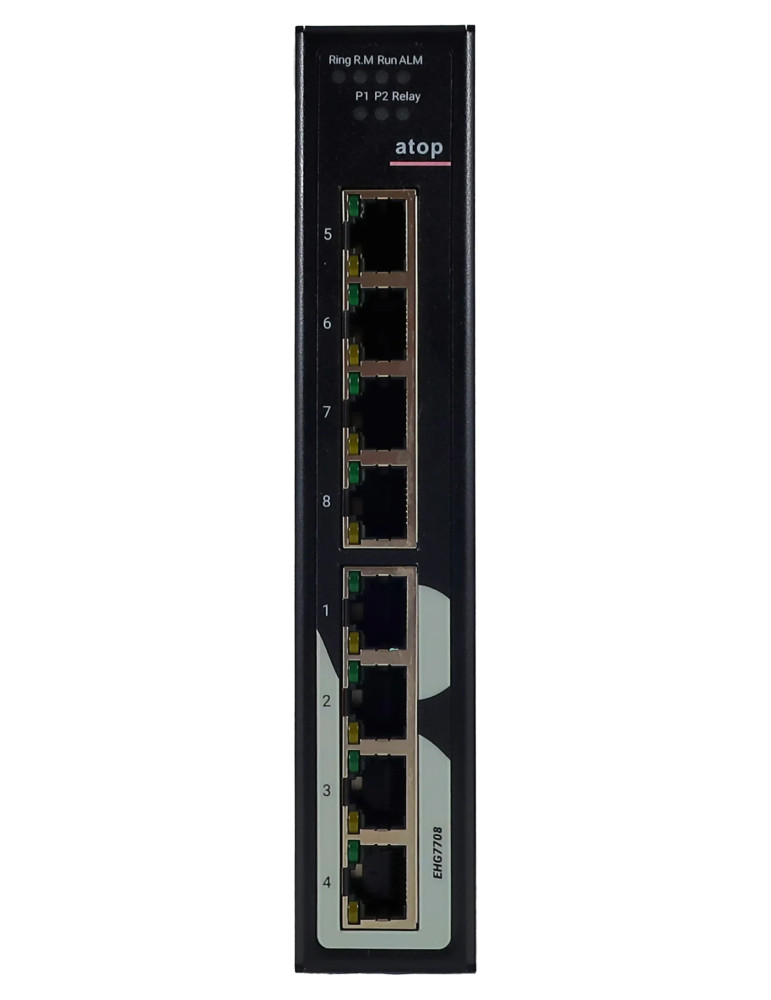

Switch Atop EHG7708 - 8 ports Gigabit Ethernet industriel managé

Atop EHG7708

Name: Atop EHG7708
Brand: Atop
SKU: 1P1EHG77080001G

Donnez votre avis

Switch industriel managé 8 ports Gigabit avec 2 slots SFP 2.5 Gbps, IEEE 1588v2 PTP, redondance ERPS/RSTP/MRP, température étendue -40 à +75 °C.

Catégories : Switchs Ethernet Industriels

Description

Le switch Atop EHG7708 combine performance réseau et compacité dans un boîtier aluminium IP30 à montage sur rail DIN. Conçu pour les infrastructures industrielles exigeantes, il répond aux besoins de synchronisation temporelle précise et de haute disponibilité dans les environnements sévères.

Connectivité et performance

Le switch dispose de 8 ports 10/100/1000BASE-T auto-négociés et de 2 slots SFP 2.5 Gbps, permettant d'intégrer des liaisons fibre optique jusqu'à 2500 Mbps. Cette combinaison offre la flexibilité nécessaire pour moderniser les réseaux existants sans refonte complète de l'infrastructure, notamment pour la connexion de caméras haute résolution ou de points d'accès Wi-Fi 6.

Synchronisation temporelle IEEE 1588v2

Le EHG7708 intègre un mécanisme IEEE 1588v2 Precision Time Protocol matériel fonctionnant en mode Transparent Clock (TC) End-to-End et Peer-to-Peer, ainsi qu'en mode Boundary Clock (BC). Cette fonction garantit une synchronisation temporelle précise indispensable aux processus sensibles au temps et aux applications industrielles distribuées.

Redondance et disponibilité réseau

Le switch supporte les protocoles de redondance ITU-T G.8032 ERPS, RSTP, MSTP et MRP (Manager/Client), ainsi que les topologies propriétaires U-Ring et Compatible Ring. Ces mécanismes assurent la continuité de service en cas de rupture temporaire du réseau, avec des temps de convergence optimisés.

Sécurité et conformité IEC 62443

Conforme aux exigences de développement et fonctionnelles de la norme IEC 62443-4-1, le EHG7708 intègre des fonctions de gestion d'authentification : comptes utilisateurs, politique de mots de passe, authentification 802.1x, RADIUS et TACACS+. Il offre également des protections avancées : ARP spoof Prevention, DHCP snooping, IP Source Guard et Dynamic ARP Inspection.

Gestion et supervision

Le switch propose une administration complète via console RS232, interface Web HTTPS, Telnet, SSH, SNMP v1/v2c/v3 avec SNMP Inform, et Syslog. Il intègre les protocoles LLDP, RMON, SMTP (compatible Gmail), NTP Server/Client, et Modbus/TCP avec registres d'état. Le support sFlow permet l'analyse du trafic réseau en temps réel.

Qualité de service et VLAN

Le switch gère 8 files de priorité et supporte 4096 entrées VLAN avec VLAN ID de 1 à 4094. Il prend en charge les VLAN Port-Based, MAC-Based (512 entrées), IP-Subnet-Based, Protocol-Based, et QinQ. La gestion multicast s'effectue via IGMPv1/v2/v3 snooping (128 groupes statiques, 256 dynamiques) et MLD.

Agrégation et résilience de liens

Le EHG7708 propose jusqu'à 4 groupes Trunk avec LACP (IEEE 802.3ad), optimisant la bande passante disponible et assurant une redondance au niveau liaison. Le protocole UDLD (Uni-Directional Link Detection) détecte les défaillances unidirectionnelles pour maintenir l'intégrité des connexions.

Table d'adresses et capacité de commutation

Avec une table MAC de 4K adresses, un buffer de paquets de 1,75 Mb et le support de trames Jumbo jusqu'à 9216 octets, le switch assure une commutation efficace même sous forte charge, adaptée aux applications à haut débit et faible latence.

Alimentation et fiabilité

Le switch accepte une alimentation 9 à 57 VDC via deux blocs de borniers lockables 5 broches (5,08 mm), offrant une double entrée redondante avec protection contre l'inversion de polarité. La consommation système atteint 10 W maximum à 57 VDC. Deux sorties relais (1A @ 24 VDC) permettent la gestion d'alarmes externes.

Environnement et certifications

Conçu pour fonctionner de -40 à +75 °C avec une humidité relative de 5 à 95% (sans condensation à 55 °C), le EHG7708 est certifié UL/EN/IEC 62368-1, FCC Part 15 Class A, CE (EN 55032/EN 61000-6-4/EN 61000-3-2/EN 61000-3-3 pour l'émission, EN 55035/EN 61000-6-2 pour l'immunité). Il résiste aux chocs, chutes et vibrations selon MIL-STD-810G/F et offre un MTBF de 20 ans.

Compacité et installation

Le boîtier aluminium IP30 mesure 168 × 135 × 32 mm pour un poids de 800 g. Il s'installe sur rail DIN ou en montage mural (kit optionnel WMK-450-Black). Les indicateurs LED (PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed par port RJ45, Link SFP) et les DIP switches Ring Control facilitent la mise en service et la supervision visuelle.

Console et accessoires

La console RS232 via connecteur RJ45 permet la configuration initiale et le dépannage (câble CBL-RJ45(8P)-DB9(F)-90-C disponible). Les alimentations rail DIN SDR-75-24 (75 W/24 VDC) et SDR-240-48 (240 W/48 VDC) assurent une intégration dans les armoires industrielles.
