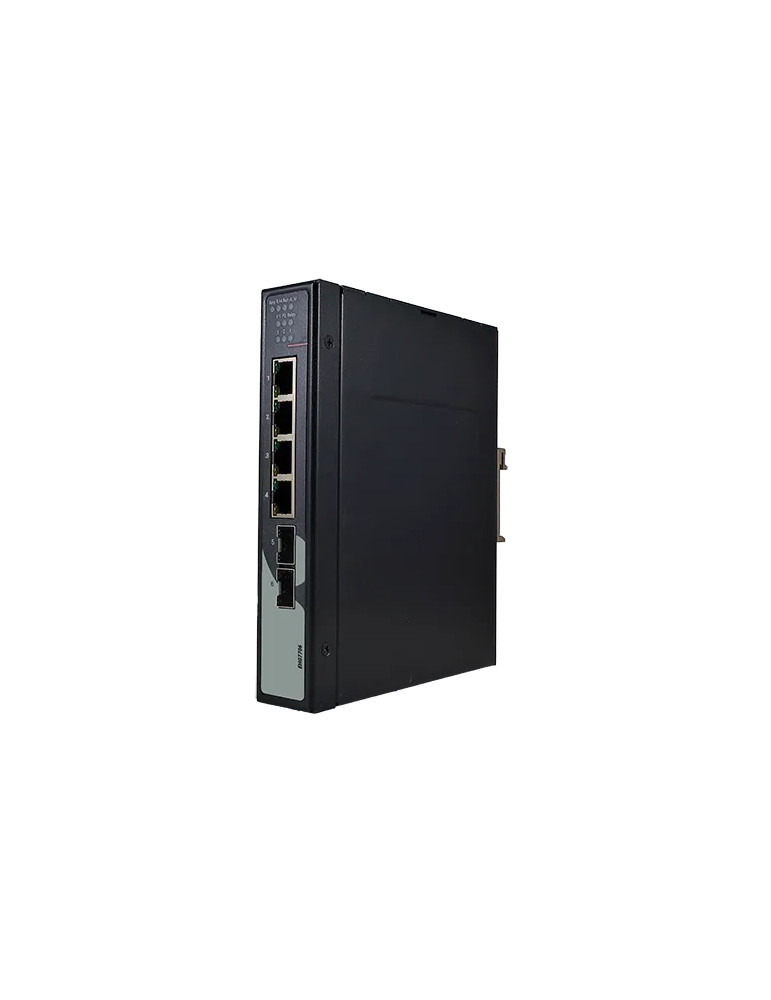

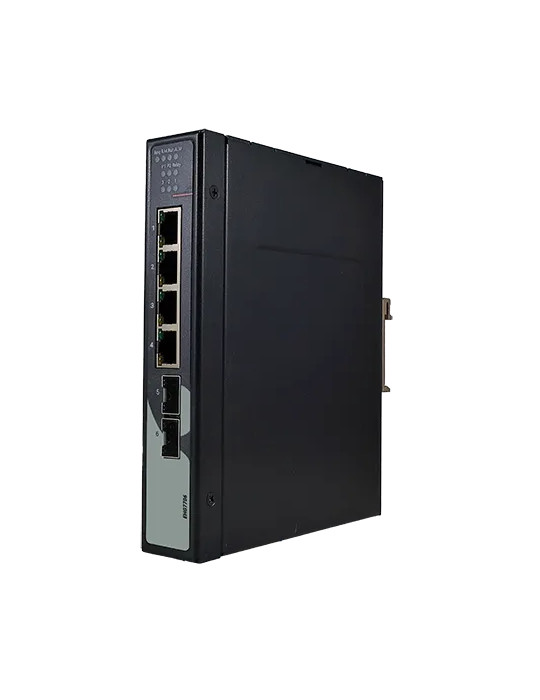

Atop EHG7706-225SFP

Le switch industriel Atop EHG7706-225SFP combine performances réseau élevées et compacité pour les applications industrielles exigeantes. Avec ses 4 ports Gigabit RJ45 et 2 emplacements SFP 2.5G, il offre la flexibilité nécessaire pour connecter équipements cuivre et fibre dans les environnements sévères.

Configuration réseau

• 4 ports 10/100/1000BASE-T auto-négociation
• 2 ports SFP 2.5 Gigabit (100/1000/2500 Mbps)
• Commutation store-and-forward avec table MAC 4K entrées
• Mémoire tampon 1,75 Mb
• Support jumbo frames jusqu'à 9216 octets

Protocoles et redondance réseau

• Redondance : ITU-T G.8032 ERPS, RSTP, MSTP, STP
• Support MRP (Manager/Client)
• Compatible Ring/Chain et U-Ring
• VLAN : IEEE 802.1Q, jusqu'à 4096 VLANs
• QoS : 8 files de priorité, IEEE 802.1p
• Protocoles : IPv4, IPv6, IGMPv1/v2/v3, SNMPv1/v2c/v3, LLDP, RMON
• Supervision : SNMP, Syslog, RMON MIB (groupes 1, 2, 3, 9)

Synchronisation temporelle IEEE 1588v2

• Boundary Clock (BC) hardware-based
• Transparent Clock (TC) hardware-based End-to-End et Peer-to-Peer
• Support IEEE 802.1AS
• Précision PTPv2 pour applications critiques
• Synchronisation NTP Server/Client, SNTP

Modbus/TCP et automatisation

• Profil Modbus/TCP avec registres d'état disponibles
• Conformité IEC 62443-4-1 (développement et fonctions)
• Console série RS232 (connecteur RJ45)

Alimentation et relais

• Entrée : 9-57 VDC (modèles non-PoE)
• 2 entrées alimentation redondantes via bornier verrouillable 5 broches (pas 5,08 mm)
• Protection polarité inversée
• Consommation système : 10 W max. @ 57 VDC
• 2 sorties relais (capacité 1A @ 24 VDC)
• Alarme autonome en cas de défaillance

Boîtier et environnement industriel

• Boîtier aluminium IP30, design slim DIN-Rail
• Dimensions : 168 x 135 x 32 mm
• Poids : 800 g
• Montage : DIN-Rail, mural (kit optionnel)
• Plage de température : -40°C à +75°C
• Humidité relative : 5 % à 95 % (sans condensation, 55°C)

Certifications et normes

• Sécurité : UL/EN/IEC 62368-1
• EMI : FCC Part 15 Class A, EN 55032 Class A
• EMS : EN 55035, EN 61000-6-2
• Tests : IEC 61000-4-2 (ESD ±8kV air), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge)
• Chocs et vibrations : MIL-STD-810G Method 516.5, MIL-STD-810F Method 514.5
• RoHS II
• MTBF : 20 ans

Interfaces et diagnostics

• Indicateurs LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed RJ45, Link SFP
• Commutateurs DIP : contrôle Ring
• Bouton Reset
• Port console RS232 (RJ45)

Applications

Le switch EHG7706-225SFP répond aux besoins des infrastructures critiques : vidéosurveillance haute définition, bornes Wi-Fi publiques, équipements ferroviaires, automation industrielle. Les ports SFP 2.5G permettent la montée en débit sans refonte complète du réseau existant, tout en conservant la compatibilité avec les équipements 1 Gbps.
