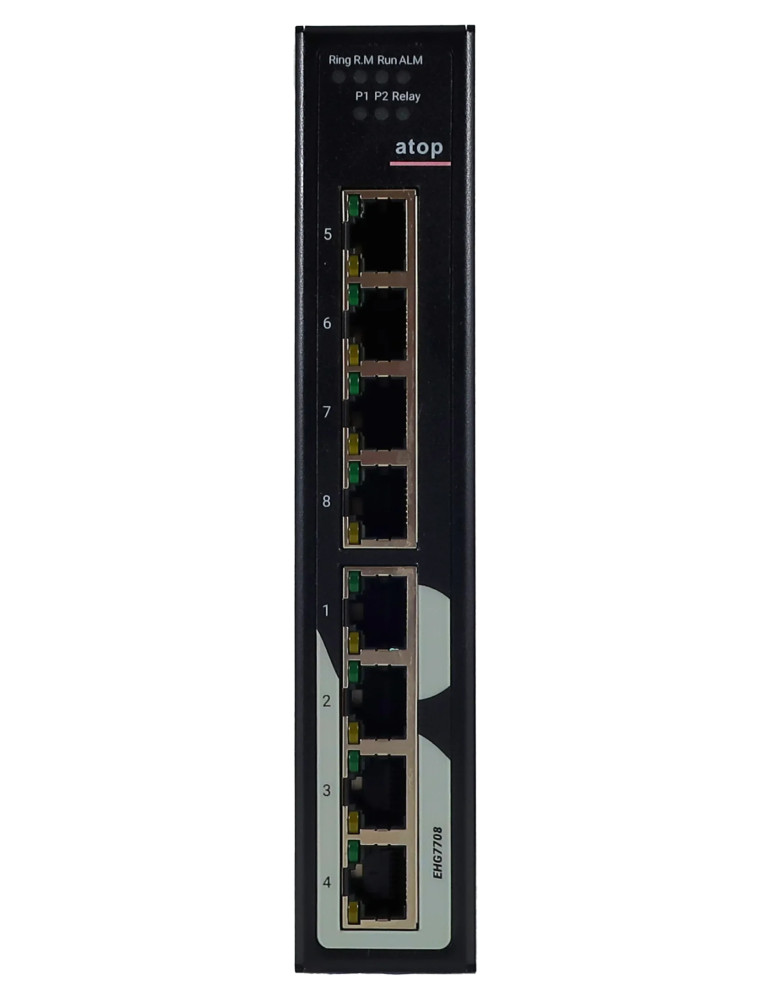

Atop EHG7708C-2SFP-225SFP

Switch managé industriel Gigabit avec SFP 2.5G et synchronisation précise IEEE 1588

Le switch managé industriel Atop EHG7708C-2SFP-225SFP offre une connectivité Gigabit polyvalente dans un boîtier compact à montage sur rail DIN. Avec ses 4 ports RJ45 10/100/1000BASE-T, 2 emplacements SFP Gigabit et 2 emplacements SFP 2.5 Gigabit, il permet d'intégrer des équipements haute performance tout en préservant l'infrastructure existante. Certifié UL/CE/FCC et conçu pour fonctionner de -40°C à +75°C, ce switch garantit une fiabilité maximale dans les environnements industriels exigeants.

Connectivité haute performance avec SFP 2.5 Gigabit

L'EHG7708C-2SFP-225SFP dispose de :

• 4 ports RJ45 10/100/1000BASE-T auto-négociés
• 2 emplacements SFP 1000BASE-X
• 2 emplacements SFP 2500BASE-X pour applications avancées (CCTV haute résolution, Wi-Fi 6)
• Commutation avec 8 files de priorité et table MAC de 4K entrées
• Prise en charge des trames Jumbo jusqu'à 9216 octets
• Mémoire tampon de 1,75 Mb

Synchronisation précise pour applications critiques

Le switch intègre une synchronisation temporelle avancée :

• IEEE 1588v2 Precision Time Protocol avec support matériel TC/BC (Transparent Clock et Boundary Clock)
• Prise en charge des modes End-to-End et Peer-to-Peer
• Compatibilité 802.1AS
• Serveur/client NTP et SNTP pour synchronisation réseau
• Idéal pour processus sensibles au temps et applications ferroviaires

Redondance réseau industrielle

L'EHG7708C-2SFP-225SFP assure la continuité de service grâce à :

• ITU-T G.8032 ERPS (Ethernet Ring Protection Switching)
• RSTP/MSTP/STP (IEEE 802.1w/s/d)
• MRP Manager/Client (Media Redundancy Protocol)
• Compatible Ring/Chain et U-Ring Atop
• Basculement ultra-rapide en cas de panne réseau

Protocoles et fonctions avancées

Le switch prend en charge un large éventail de protocoles industriels :

• 4096 VLAN (802.1Q, basés sur port/MAC/IP-Subnet/protocole, QinQ)
• IGMPv1/v2/v3 Snooping (128 groupes statiques, 256 dynamiques)
• SNMPv1/v2c/v3 avec authentification et chiffrement
• Modbus/TCP pour intégration dans systèmes d'automatisation
• Sécurité : authentification 802.1x, RADIUS, TACACS+, ACL, prévention ARP spoof, DHCP snooping
• QoS, agrégation de liens (LACP, 4 groupes trunk), port mirror, RMON
• Interface console RS232 (RJ45), gestion HTTP/HTTPS/Telnet/SSH

Alimentation industrielle redondante

L'alimentation électrique de l'EHG7708C-2SFP-225SFP garantit disponibilité et sécurité :

• Tension d'entrée : 9-57 VDC
• Double bloc à bornes verrouillable 5 broches (pas 5,08 mm)
• Protection contre les inversions de polarité
• Consommation système maximale : 10 W à 57 VDC
• 2 sorties relais (1A @ 24 VDC) pour alarmes externes

Conception robuste et compacte

Le boîtier métallique de l'EHG7708C-2SFP-225SFP est conçu pour les installations industrielles :

• Boîtier aluminium IP30 de type slim
• Dimensions : 168 x 135 x 32 mm
• Poids : 800 g
• Montage sur rail DIN ou mural (kit optionnel)
• Indicateurs LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed RJ45, Link SFP
• Interrupteurs DIP pour contrôle de l'anneau
• Bouton de réinitialisation

Certifications et fiabilité

L'EHG7708C-2SFP-225SFP répond aux normes industrielles les plus strictes :

• Sécurité : UL/EN/IEC 62368-1
• CEM émission : FCC Part 15 Class A, EN 55032 Class A
• CEM immunité : EN 55035, EN 61000-6-2 (ESD, EFT, surtensions, décharges radiofréquences)
• Chocs, chutes, vibrations : MIL-STD-810G/F
• Conformité IEC 62443-4-1 pour sécurité cybernétique
• RoHS II
• MTBF : 20 ans
• Plage de température : -40°C à +75°C
• Humidité relative : 5 à 95 % (sans condensation à 55°C)

Applications typiques

Le switch Atop EHG7708C-2SFP-225SFP est adapté aux environnements industriels exigeants :

• Infrastructures ferroviaires (conformité EN 50155)
• Réseaux de vidéosurveillance CCTV haute résolution et caméras PTZ
• Systèmes Wi-Fi publics et réseaux 5G/Wi-Fi 6
• Automatismes industriels nécessitant synchronisation temporelle précise
• Installations en environnements sévères (-40 à +75°C)
