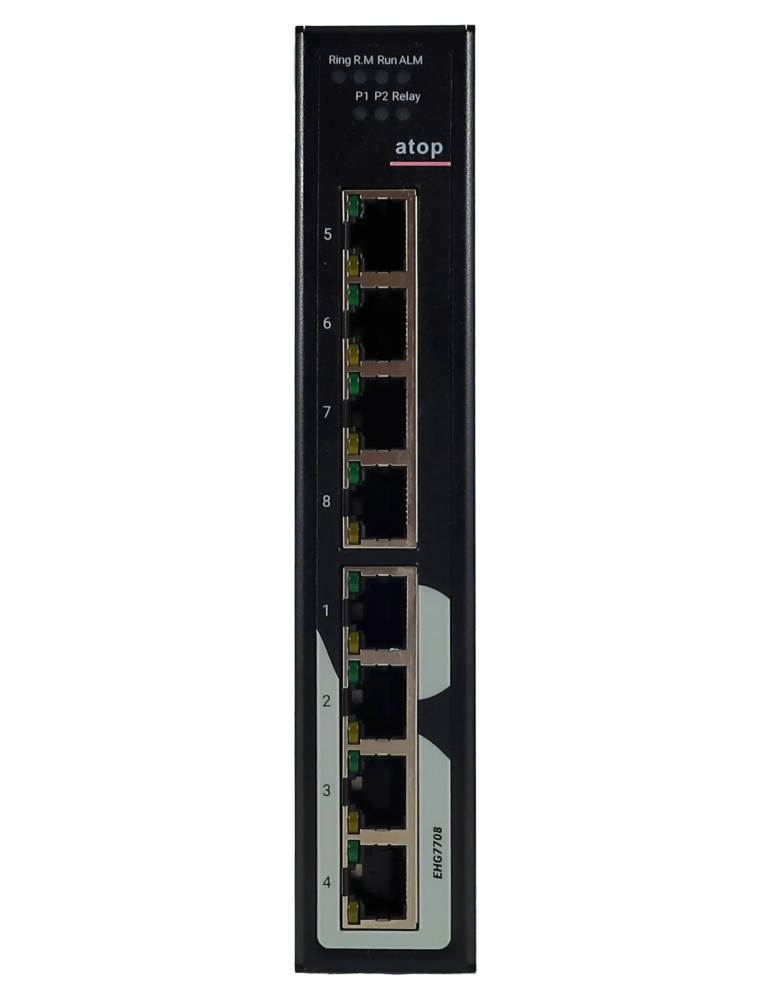

Atop EHG7708C-4PoE-2SFP-225SFP

Switch Gigabit managé industriel avec PoE 802.3bt et ports SFP 2.5G pour infrastructures exigeantes

Le switch Atop EHG7708C-4PoE-2SFP-225SFP offre une solution Gigabit managée pour les environnements industriels requérant alimentation PoE haute puissance et connectivité fibre optique avancée. Conçu pour les applications critiques telles que la vidéosurveillance haute résolution, les réseaux Wi-Fi publics et les installations industrielles en environnements difficiles, ce switch combine performances réseau élevées, alimentation PoE 802.3bt et connectivité SFP 2.5G dans un boîtier compact de type DIN-Rail.

Configuration des ports et connectivité

Le modèle EHG7708C-4PoE-2SFP-225SFP intègre :

• 4 ports 10/100/1000Base-T(X) RJ45 avec auto-négociation
• 4 ports PoE 802.3af/at/bt jusqu'à 90W par port
• 2 emplacements SFP 1000Base-X
• 2 emplacements SFP 2500Base-X pour connectivité fibre haute performance
• Budget PoE total de 120W

Alimentation PoE haute puissance

Les 4 ports PoE conformes IEEE 802.3bt délivrent jusqu'à 90W par port avec un budget total de 120W. Cette capacité d'alimentation élevée permet d'alimenter directement des équipements gourmands en énergie tels que caméras PTZ, points d'accès Wi-Fi 6 et dispositifs fonctionnant dans des conditions météorologiques extrêmes, sans nécessiter d'alimentation électrique supplémentaire sur site.

Connectivité SFP 2.5 Gigabit

Les 2 emplacements SFP 2.5G permettent des vitesses de transmission entre 1Gbps et 10Gbps, offrant une mise à niveau des performances réseau sans remplacement complet de l'infrastructure. Cette capacité est particulièrement adaptée aux applications avancées comme la vidéosurveillance haute résolution et les réseaux Wi-Fi publics nécessitant une bande passante élevée.

Protocoles de redondance et fiabilité réseau

Le switch supporte plusieurs protocoles de redondance pour garantir la continuité du réseau :

• ITU-T G.8032 ERPS (Ethernet Ring Protection Switching)
• RSTP (Rapid Spanning Tree Protocol)
• MSTP (Multiple Spanning Tree Protocol)
• MRP Manager/Client (Media Redundancy Protocol)
• Anneaux compatibles et U-Ring

Synchronisation temporelle IEEE 1588

Le support IEEE 1588v2 PTP (Precision Time Protocol) matériel en mode TC (Transparent Clock) et BC (Boundary Clock) assure une synchronisation temporelle précise pour les processus sensibles au temps, répondant aux exigences des applications industrielles critiques et des systèmes de transport ferroviaire.

Caractéristiques de gestion et sécurité

Le switch offre des fonctionnalités de gestion avancées :

• Support SNMPv1/v2c/v3 avec traps SNMP
• IGMPv1/v2/v3 et IGMP Snooping
• VLAN (IEEE 802.1q, port-based, MAC-based, IP-subnet-based, protocol-based)
• QoS avec 8 files de priorité
• ACL (Access Control Lists)
• Authentification 802.1x, RADIUS, TACACS+
• Conformité aux exigences de développement et fonctionnelles IEC 62443-4-1
• Gestion des comptes utilisateurs et politique de mots de passe conforme IEC 62443

Table de commutation et performances

• Table MAC : 4K entrées
• Table VLAN : 4096 entrées
• VLAN basées sur MAC : 512
• Groupes IGMP statiques : 128
• Groupes IGMP dynamiques : 256
• Mémoire tampon de paquets : 1,75 Mb
• Taille de trame jumbo : 9216 octets
• Groupes de trunk : 4

Alimentation et protection

L'alimentation s'effectue via deux blocs de connexion verrouillables 5 broches 5,08mm offrant une redondance complète :

• Tension d'entrée : 53-57 VCC pour mode 802.3at/bt
• Courant d'entrée système : 3,8A max
• Consommation système : 195W max @57Vdc
• Protection contre l'inversion de polarité
• Système d'alarme autonome en cas de défaillance

Interfaces et signalisation

• Console RS232 (connecteur RJ45)
• 2 sorties relais (capacité de courant 1A @ 24 VCC)
• Interrupteurs DIP pour contrôle d'anneau
• Bouton de réinitialisation
• Indicateurs LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed RJ-45, Link SFP, PoE

Construction et installation

• Boîtier aluminium IP30
• Dimensions : 168 x 135 x 32 mm
• Poids : 800g
• Montage sur rail DIN ou mural (kit optionnel)
• Conception compacte de type slim pour espaces restreints

Conditions environnementales

• Température de fonctionnement : -40°C à +75°C
• Température de stockage : -40°C à +85°C
• Humidité relative : 5% à 95% @55°C (sans condensation)

Conformité et certifications

• Sécurité : UL/EN/IEC 62368-1
• EMI : FCC Part 15 Class A, EN 55032:2015 Class A
• Immunité EMS : EN 55035:2017, EN 61000-6-2
• Tests : IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8 (PFMF)
• Choc, chute et vibrations : MIL-STD-810G/F
• RoHS II
• MTBF : 20 ans

Applications typiques

Le switch EHG7708C-4PoE-2SFP-225SFP est adapté aux environnements suivants :

• Systèmes de vidéosurveillance industrielle avec caméras PTZ haute résolution
• Réseaux Wi-Fi publics et infrastructures sans fil avancées
• Installations ferroviaires conformes aux normes EN 50155
• Automatisation industrielle et systèmes de contrôle
• Data centers et salles serveurs nécessitant haute disponibilité
• Infrastructures critiques requérant synchronisation temporelle précise
