Atop EHG2408-2SFP

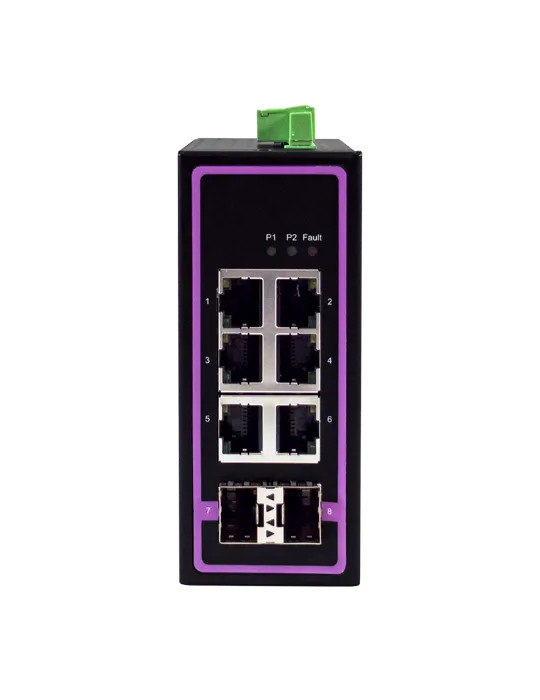

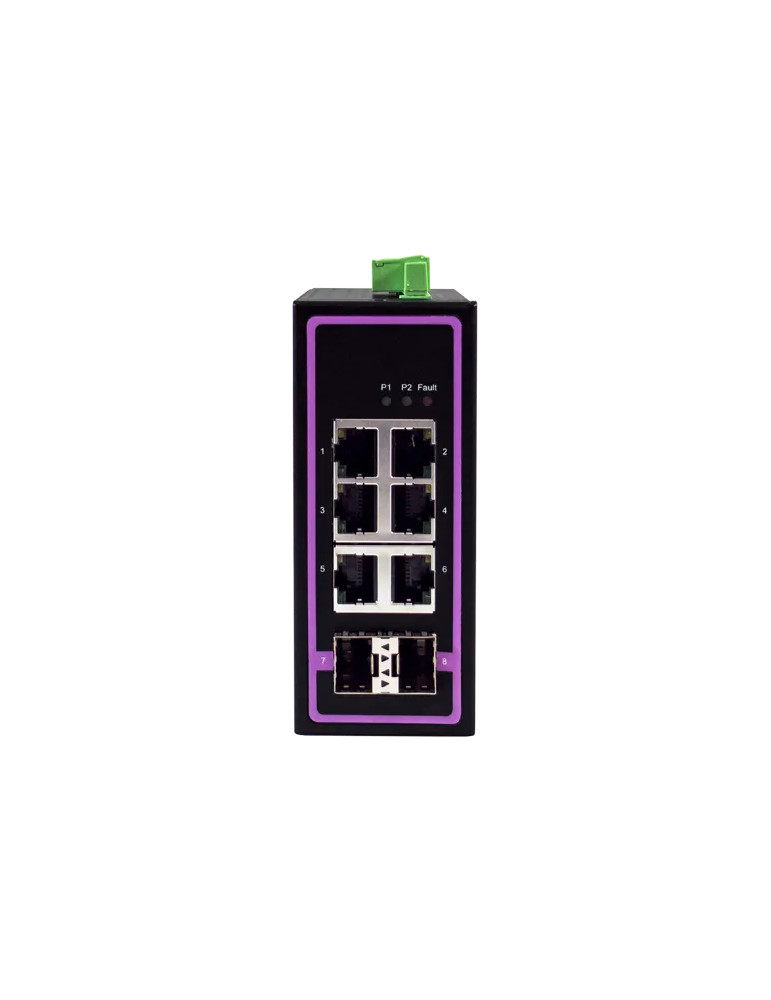

Le switch industriel Atop EHG2408-2SFP offre une solution de connectivité Gigabit sécurisée pour les environnements industriels exigeants. Équipé de 6 ports 10/100/1000Base-T RJ45 et de 2 emplacements SFP 100/1000Base-X, il combine performance réseau et sécurité avancée grâce au chiffrement MACsec (IEEE 802.1ae) intégré au matériel. Cette architecture garantit une protection point à point des liaisons Ethernet sans aucune latence supplémentaire, préservant 99% du débit nominal.

Sécurité réseau matérielle MACsec

Le protocole MACsec avec algorithme GCM-AES protège l'intégrité et la confidentialité de toutes les trames circulant sur les ports sécurisés (2 ports SFP). Le système MACsec Key Agreement embarqué assure une protection élevée sans configuration complexe, offrant une solution plug-and-play contre les intrusions, attaques man-in-the-middle, usurpation d'identité, écoute passive et attaques par rejeu. Le chiffrement étant réalisé au niveau matériel, aucune latence n'est introduite dans le flux réseau.

Connectivité et performance

• 6 ports 10/100/1000Base-T(X) RJ45 auto-négociation
• 2 emplacements SFP 100/1000Base-X avec support MACsec
• Auto MDI/MDI-X sur tous les ports RJ45
• Table d'adresses MAC : 16 000 entrées
• Mémoire tampon de paquets : 2 Mbit
• Trames Jumbo jusqu'à 10 kOctets
• Architecture Store and Forward

Fonctionnalités Smart Lite-Managed

Le switch intègre des fonctions de gestion avancées accessibles via interface web ou utilitaire de configuration :

• Protocoles supportés : IPv4, ICMP, Modbus, SNMP v1/v2/v3, RSTP, LLDP
• Qualité de service (QoS) avec priorisation IEEE 802.1p (CoS)
• Priorisation automatique des paquets Profinet selon IEEE 802.1p
• VLAN basé sur les ports (IEEE 802.1q)
• Isolation de ports et sécurité par port
• Authentification 802.1x
• Miroir de port pour diagnostic réseau
• Syslog, Telnet, CLI, NTP
• Contrôle de flux back pressure et pause frame
• Energy Efficient Ethernet (IEEE 802.3az)

Conception industrielle compacte

Le boîtier aluminium IP30 au design plat et compact (45,3 × 89,6 × 110 mm) minimise l'encombrement tout en assurant une dissipation thermique efficace. Montage sur rail DIN ou fixation murale (kit optionnel). Poids : 400 g.

Alimentation et protection

• Tension d'entrée : 9 à 48 VDC, double entrée d'alimentation
• Connecteur : bornier verrouillable 5 broches 5,08 mm
• Consommation maximale : 5,8 W
• Protection contre les inversions de polarité

Robustesse environnementale

• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -40°C à +85°C
• Humidité relative : 5 à 95% sans condensation à 55°C
• Conformité chocs/vibrations : MIL-STD-810G Method 514.7, IEC 60068-2-27, IEC 60068-2-32, IEC 60068-2-6
• MTBF : 25,83 ans (MIL-HDBK-217F)
• Garantie : 5 ans

Certifications et conformité

• Sécurité : EN60950-1, UL/IEC 60950-1, UL 62368-1/IEC 62368-1/EN62368-1
• CEM : FCC Part 15 Class A et B, EN 55032:2015+AC:2016 Class B, EN 55024, EN 61000-6-2, EN 61000-6-4
• Immunité ESD : ±8 kV contact / ±15 kV air (niveau 4)
• Immunité EFT : ±2 kV alimentation / ±1 kV signaux (niveau 3)
• Immunité surtensions : ±2 kV alimentation / ±2 kV signaux (niveau 3)
• RoHS II et REACH

Applications industrielles

Conçu pour les environnements industriels nécessitant sécurité renforcée et connectivité fiable : automatisation, systèmes de contrôle-commande Profinet, installations critiques, infrastructures IIoT exposées à Internet, réseaux industriels nécessitant une protection contre les cybermenaces.
