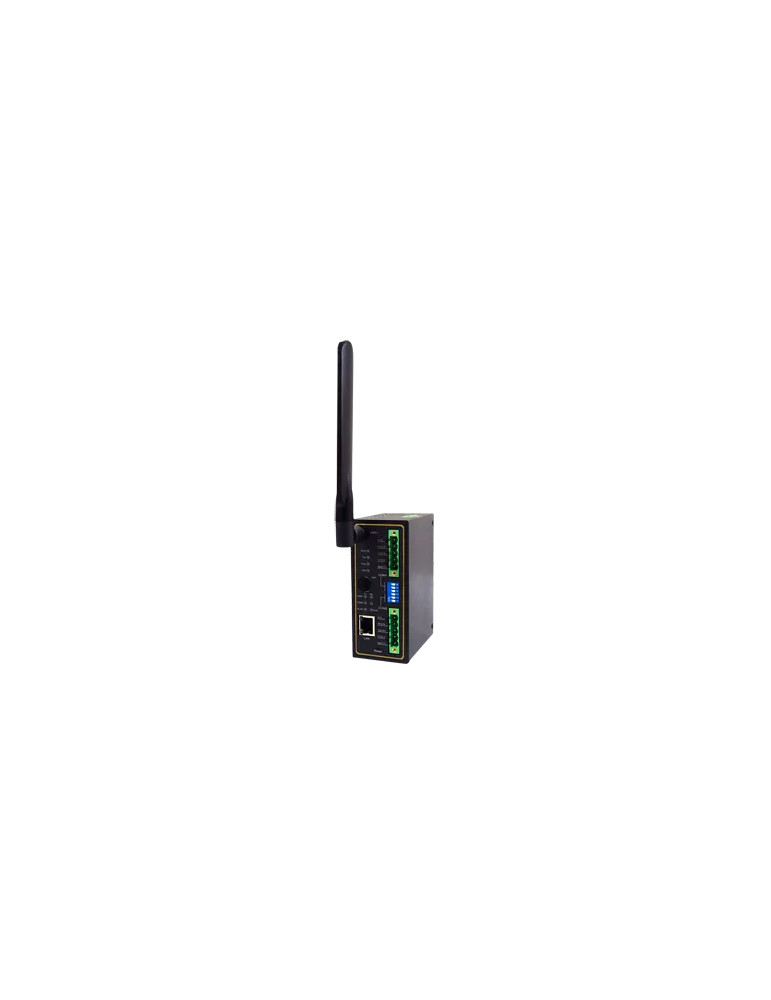

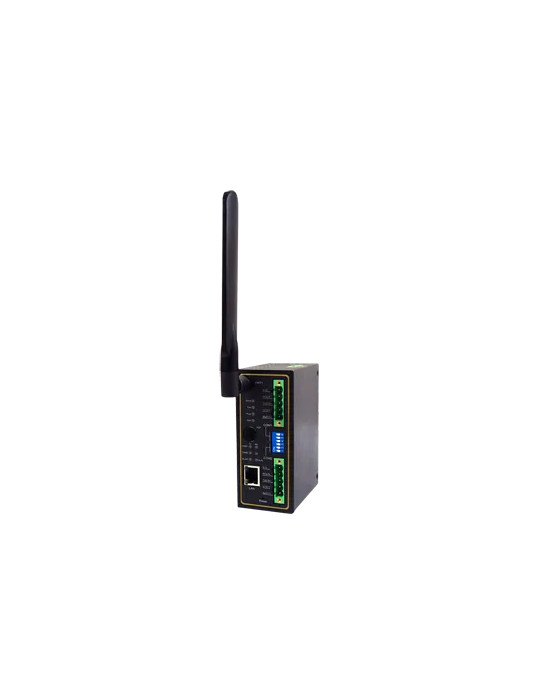

Atop SW5502C-TB

Le serveur série WiFi industriel Atop SW5502C-TB connecte des équipements série RS-232/422/485 à un réseau sans fil 802.11bgn. Conçu pour les environnements industriels difficiles, ce modèle intègre 2 ports série avec connecteurs à bornes à vis 5,08 mm (TB5), offrant une alternative robuste aux connecteurs D-Sub dans les installations nécessitant des raccordements vissés sécurisés.

L'architecture compacte du SW5502C-TB intègre un module WiFi Atheros AR9382 1T1R MIMO supportant les standards 802.11a/b/g/n avec débits jusqu'à 72,2 Mbps en 20 MHz et 150 Mbps en 40 MHz. Le boîtier métallique IP30 garantit une protection adaptée aux environnements industriels sur une plage de température de -10 à 60°C.

Interfaces série industrielles

Les 2 ports série du SW5502C-TB utilisent des bornes à vis 5,08 mm (TB5) et supportent les modes RS-232, RS-422 et RS-485 configurables par logiciel. Chaque port offre des débits de 110 à 921 600 bauds avec configuration complète de la parité (None, Odd, Even, Space, Mark), des bits de données (5, 6, 7, 8), des bits d'arrêt (1, 2) et du contrôle de flux (None, Xon/Xoff, RTS/CTS).

Connectivité WiFi 802.11bgn

Le module WiFi intégré fonctionne sur la bande 2,4 GHz avec support des canaux conformes FCC (2412-2462 MHz en 20 MHz) et ETSI (2412-2472 MHz en 20 MHz). La puissance d'émission atteint +17 dBm en 802.11g et +16 dBm en 802.11n HT20, avec antenne 3 dBi sur connecteur SMA femelle. La technologie WiFi Direct permet l'établissement de connexions peer-to-peer directes sans infrastructure réseau.

Sécurité et protocoles réseau

Le SW5502C-TB implémente les protocoles de sécurité WiFi WEP, WPA, WPA2 avec chiffrement TKIP et AES, ainsi que le support 802.1x pour l'authentification d'entreprise. Les protocoles réseau incluent IPv4, TCP, UDP, DHCP Client, SNMP, SMTP, HTTP, DNS, NTP, RADIUS, RFC2217, Syslog. Le serveur série supporte 4 connexions TCP simultanées en mode serveur, connexions TCP client vers deux destinations, et jusqu'à 4 plages IP en mode UDP.

Configuration et gestion

La configuration s'effectue via l'utilitaire Atop Device Management ou l'interface web intégrée. Le logiciel VirtualCOM pour Windows et Linux permet la redirection de ports série sur le réseau. Le boîtier intègre un bouton de réinitialisation et un bouton dédié WiFi Direct pour simplifier la configuration des connexions peer-to-peer.

Alimentation et installation

L'alimentation 9-48 VDC s'effectue via bornier à vis 3 broches 5,08 mm verrouillable avec protection contre l'inversion de polarité. La consommation maximale atteint 5,85 W (0,65 A à 9 VDC). Le boîtier métallique IP30 (47 × 110 × 90 mm, 500 g) se monte sur rail DIN ou en applique murale avec kit optionnel. Le MTBF calculé selon MIL-HDBK-217F atteint 22 ans.

Fiabilité industrielle

Le SW5502C-TB est certifié pour une utilisation dans des environnements industriels sévères : chocs IEC 60068-2-27, vibrations IEC 60068-2-64, ESD ±8 kV contact / ±15 kV air, surtensions ±2 kV sur alimentation et ports Ethernet. Les certifications incluent FCC 15B/C/E Class A, EN55032, EN55024, EN 301489, EN 300328, EN 301893. Le produit est garanti 5 ans.

• 2 ports série TB5 RS-232/422/485 configurables par logiciel
• WiFi 802.11a/b/g/n 2,4 GHz, module Atheros AR9382 1T1R MIMO
• Débits jusqu'à 72,2 Mbps (20 MHz) et 150 Mbps (40 MHz)
• Support WiFi Direct (peer-to-peer) avec bouton dédié
• Sécurité WEP, WPA, WPA2, TKIP, AES, 802.1x
• 4 connexions TCP Server, TCP Client dual, UDP 4 plages IP
• Débits série 110 à 921 600 bauds
• Alimentation 9-48 VDC, protection inversion polarité
• Température de fonctionnement -10 à 60°C
• Boîtier IP30 métallique, montage DIN-rail ou mural
• Interface Ethernet 100Base-T RJ-45
• Antenne 3 dBi SMA femelle
• Configuration web et utilitaire Windows/Linux
• Certifications FCC, CE, EN, IEC 60068
• MTBF 22 ans, garantie 5 ans
