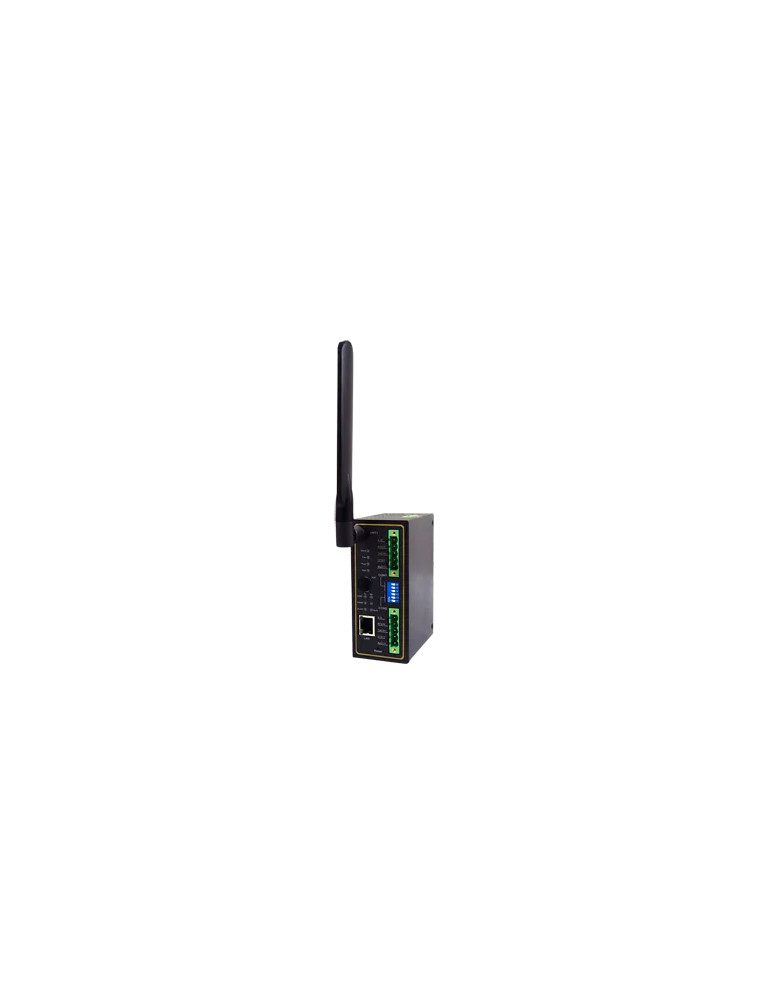

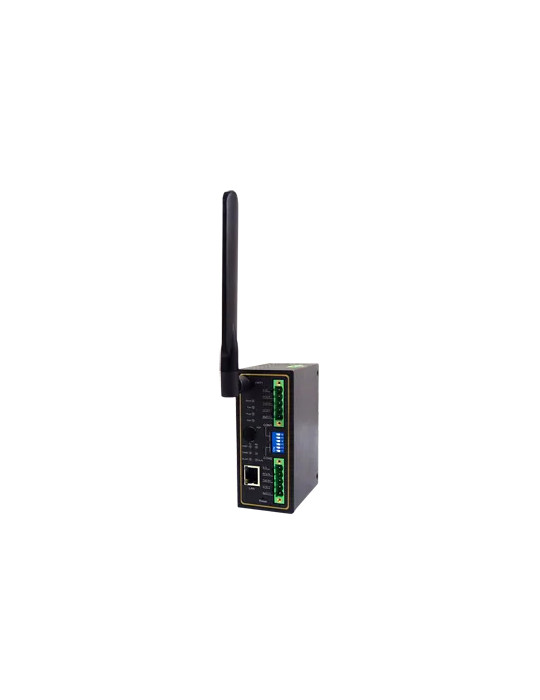

Atop SW5502C

Serveur série sans fil industriel 2 ports avec Wi-Fi 802.11n

Le SW5502C est un serveur série sans fil industriel au format compact qui intègre 2 ports série DB9 RS-232/422/485 sélectionnables par logiciel et une connectivité Wi-Fi 802.11 b/g/n dans la bande 2,4 GHz. Conçu pour les environnements industriels contraignants, ce serveur offre une solution fiable pour connecter des équipements série à un réseau sans fil avec une plage de température de fonctionnement de -10 à 60°C.

Connectivité série polyvalente

Le serveur dispose de 2 ports série sur connecteurs D-Sub 9 broches avec sélection logicielle du mode RS-232, RS-422 ou RS-485. Les débits supportés vont de 110 à 921 600 bauds avec paramètres configurables (bits de données, parité, bits de stop, contrôle de flux None/Xon/Xoff/RTS/CTS). L'interface Ethernet 100Base-T(X) sur connecteur RJ-45 assure la liaison avec le réseau filaire.

Wi-Fi industriel 802.11 b/g/n

Le module Wi-Fi intégré Atheros AR9382 supporte les standards 802.11a/b/g/n avec une configuration 1T1R MIMO (1 × 1 MCS 0-7). Les débits atteignent jusqu'à 72,2 Mbps en 802.11n HT20 et 150 Mbps en HT40 (400GI). Le serveur prend en charge la technologie Wi-Fi Direct (Peer-to-Peer) pour des connexions simplifiées sans infrastructure. L'antenne fournie offre un gain de 3 dBi sur connecteur SMA(R) femelle.

Sécurité et protocoles réseau

• Sécurité sans fil : WEP, WPA, WPA2, TKIP, AES, 802.1x
• Protocoles supportés : IPv4, ICMP, TCP, UDP, DHCP Client, SNMP, SMTP, HTTP, DNS, NTP, RADIUS, RFC2217, WPS, Syslog
• Modes de liaison : TCP Server (4 connexions, VirtualCOM ou reverse Telnet), TCP Client (double destination ou VirtualCOM), UDP (jusqu'à 4 plages IP)
• Logiciel VirtualCOM disponible pour Windows et Linux

Configuration et administration

La configuration s'effectue via l'utilitaire Atop Device Management ou l'interface Web intégrée. Les mises à jour du micrologiciel peuvent être réalisées via le Serial Manager ou le serveur Web embarqué. Le serveur intègre un bouton de réinitialisation et un bouton Wi-Fi Direct (P2P) pour faciliter les opérations de maintenance.

Construction robuste pour environnements industriels

Le boîtier métallique IP30 en SPCC assure une protection adaptée aux environnements industriels. Les dimensions compactes (47 × 110 × 90 mm, 500 g) permettent un montage sur rail DIN ou une fixation murale avec kit optionnel. L'alimentation universelle accepte une plage de 9 à 48 VDC sur bornier verrouillable 3 broches 5,08 mm avec protection contre les inversions de polarité (consommation maximale : 5,85 W).

Fiabilité et certifications

• Température de fonctionnement : -10 à 60°C
• Température de stockage : -40 à 85°C
• MTBF : 22 ans (MIL-HDBK-217F)
• Certifications radio : FCC 15C/15E, EN 300328, EN 301893
• Certifications CEM : EN55032, EN55024, EN 301489-1/-17, FCC 15B Classe A
• Tests d'immunité : ESD ±8 kV contact / ±15 kV air, EFT ±2 kV, Surge ±2 kV
• Certifications de sécurité : UL 60950-1
• Garantie : 5 ans
