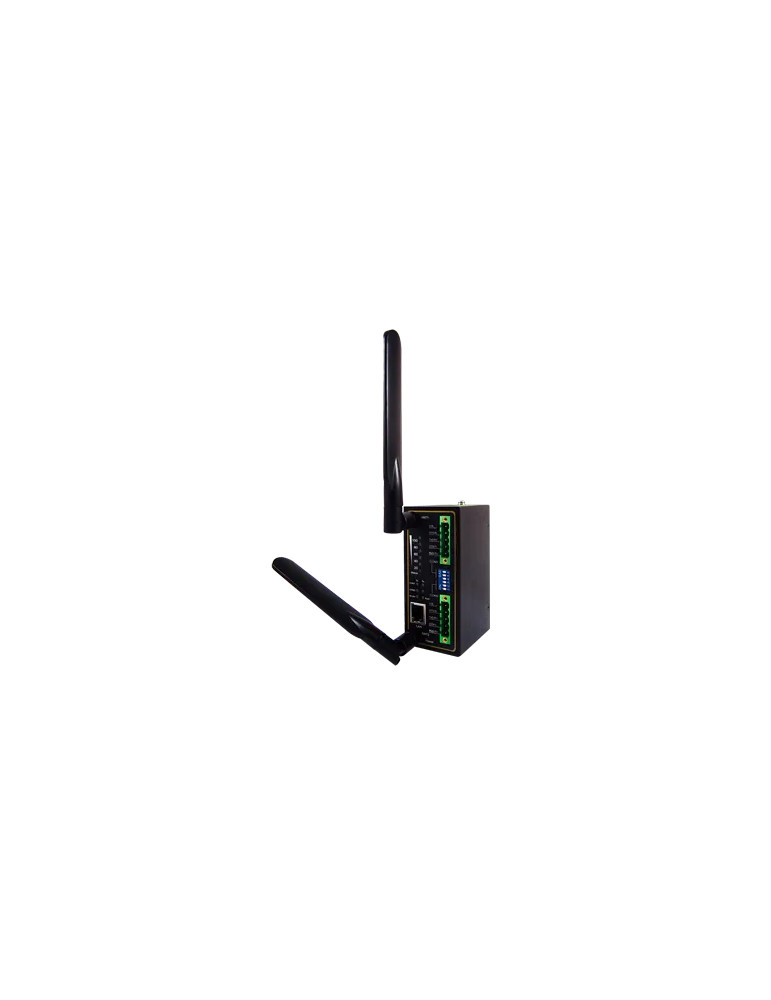

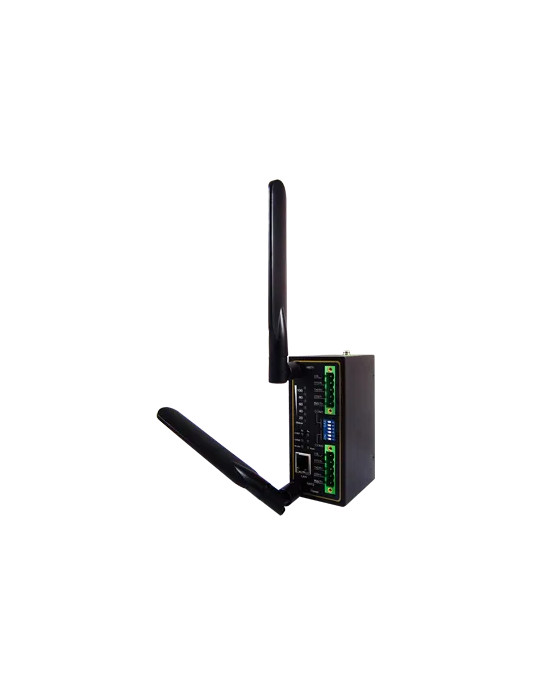

Atop SW5502

Serveur série sans fil industriel compact pour l'intégration de périphériques série dans les réseaux industriels

Le serveur série sans fil Atop SW5502 permet la connexion et la gestion de périphériques série via un réseau Wi-Fi industriel 802.11abgn. Son architecture compacte et sa technologie MIMO 2x2 haute performance en font une solution adaptée aux environnements industriels et de production où l'espace d'installation est limité et où la fiabilité de la connectivité sans fil est critique.

Connectivité Ethernet Gigabit et ports série configurables

• 1 port Ethernet 10/100/1000 Mbps RJ-45 conforme IEEE 802.3ab
• 2 ports série configurables logiciellement RS-232/422/485 sur connecteur D-Sub9
• Débits série de 110 à 921600 Kbps avec contrôle de flux matériel (RTS/CTS pour RS-232)
• Configuration flexible des paramètres de communication : parité, bits de données (5 à 8), bits d'arrêt

Performance sans fil industrielle double bande

• Conformité aux normes 802.11a/b/g/n avec support 2,4 GHz et 5 GHz
• Technologie MIMO 2x2 (2T2R) avec MCS 0-15 pour une connectivité optimale
• Module PCIe sans fil Atheros AR9382
• Double antenne : 3 dBi pour 2,4 GHz et 5 dBi pour 5 GHz, connecteurs SMA(R) femelle
• Débits maximum : jusqu'à 300 Mbps en 802.11n HT40 (2 flux spatiaux)
• Support 5 GHz pour réduire les interférences avec les autres périphériques sur 2,4 GHz
• Certifications FCC (États-Unis), ETSI (Europe) et NCC (Taïwan)

Sécurité sans fil et protocoles de communication

• Chiffrement WEP, WPA, WPA2 avec TKIP et AES
• Authentification 802.1x avec support RADIUS
• Protocoles réseau : IPv4, TCP, UDP, DHCP Client, SNMP, SMTP, HTTP, DNS, NTP
• Support RFC2217 pour émulation série sur IP
• WPS pour configuration simplifiée

Modes de liaison réseau

• Mode TCP Server : 4 connexions simultanées avec VirtualCOM ou Telnet inverse
• Mode TCP Client : deux destinations ou VirtualCOM
• Mode UDP : jusqu'à 4 plages IP
• Logiciel de redirection VirtualCOM pour Windows et Linux

Protection et robustesse industrielle

• Boîtier métallique SPCC IP30 avec protection PCB intégrée par revêtement
• Montage rail DIN ou mural (kit optionnel)
• Alimentation large plage 9-48 VDC avec protection contre l'inversion de polarité
• Connecteur d'alimentation à bornier verrouillable 3 broches (pas 5,08 mm)
• Consommation maximale : 5,85 W (0,65 A @ 9 VDC)
• Température de fonctionnement : -10°C à +60°C

Protection électromagnétique renforcée

• Décharge électrostatique (ESD) : ±8 kV contact, ±15 kV air (IEC 61000-4-2 niveau 4)
• Transitoires rapides (EFT) : ±2,0 kV sur port LAN (IEC 61000-4-4 niveau 4)
• Surtensions (Surge) : ±2,0 kV sur port LAN (IEC 61000-4-5)
• Susceptibilité rayonnée : 10 V/m (IEC 61000-4-3 niveau 3)

Configuration et gestion

• Configuration via interface Web ou utilitaire Serial Manager
• Mise à jour firmware via interface Web ou utilitaire de gestion
• Bouton de réinitialisation matériel

Certifications et fiabilité

• Certifications de sécurité : UL60950-1, CB IEC/EN60950-1, IEC/EN 62368-1
• Conformité CEM : EN55032, EN55024, FCC 15B Class A
• Conformité radio : FCC 15C, FCC 15E, EN 301893, EN 300328
• Conformité RoHS 2 et REACH
• MTBF : 22 ans (MIL-HDBK-217F)
• Garantie : 5 ans

Caractéristiques physiques

• Dimensions (L x H x P) : 47 mm × 110 mm × 90 mm
• Poids : 500 g
• Montage sur rail DIN ou fixation murale avec kit optionnel WMK-454-Black

Le serveur série sans fil industriel Atop SW5502 constitue une solution compacte et robuste pour l'intégration de périphériques série dans des architectures réseau sans fil industrielles, offrant une connectivité fiable en environnements contraints.
